Способ записи информации на магнитную пленку

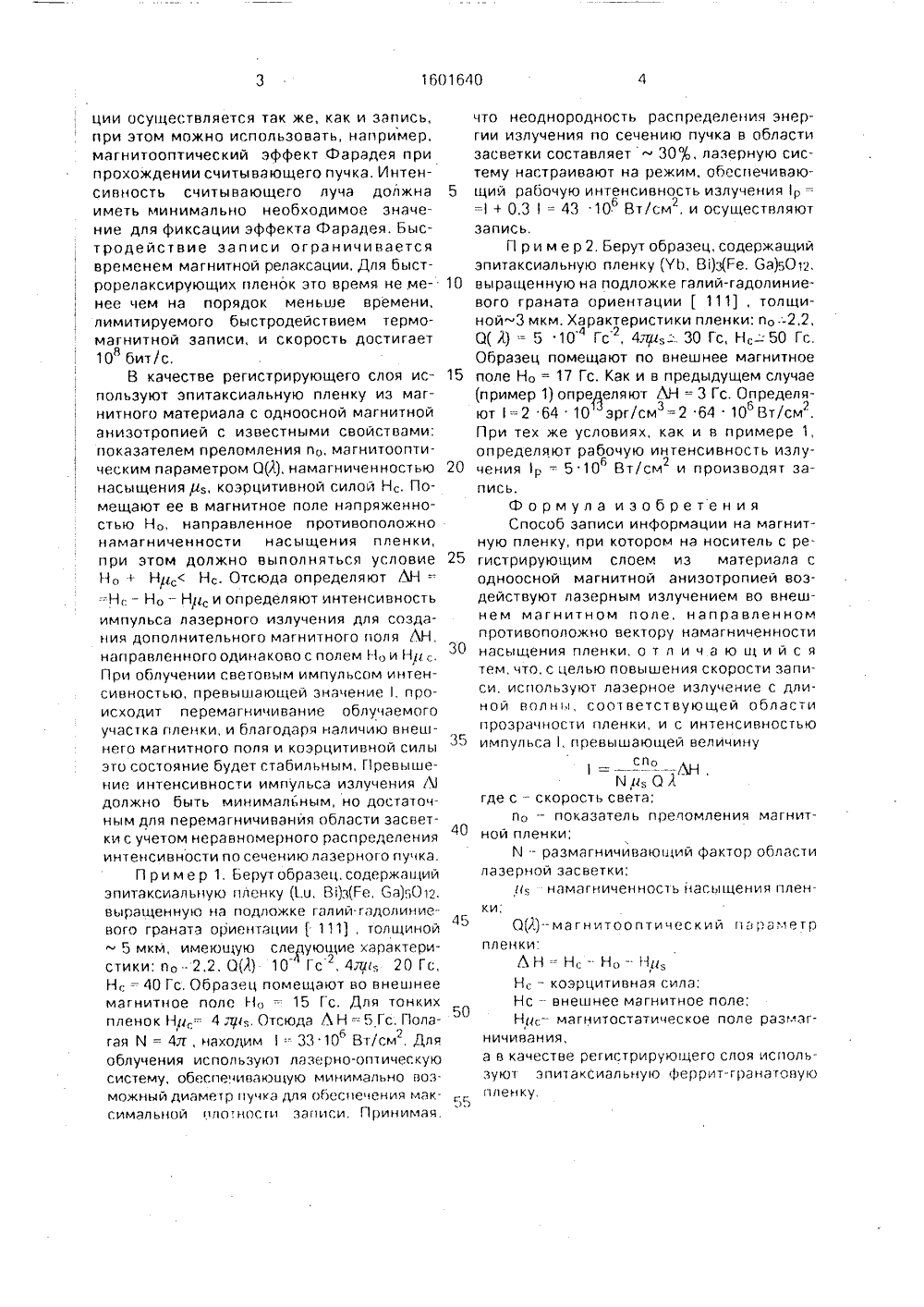

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1601640 6 11 В 7/00 ЕНИ РЕ ВИДЕТЕЛ ЬСТВ ТОРСКО юл,%39ий государственныиинского комсомола литехнический и нивериту числ ческ устр ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗО(57) Изобретенной технике изаписи за счетго намагничив Я. Купершмидт, М.Л. Ланцузмов, Т,Т. Уразбаев и А.Я, Чер 088,8)К., Котов В.А. Магнитооптика - М,: Наука, 1988, с. 132 - 150, АПИСИ ИНФОРМАЦИИ НА ПЛЕНКУие относится к измеритель- позволяет повысить скорость эффекта прямого оптическоания. Способ заключается в Изобретение относится к области выительной техники, а в частности к оптиим постоянным запоминающимойствам.Цель изобретения - повышение скорости записи,Дсйствие способа основано на обнаруженном эффекте, заключающемся в том, что лазерное излучение, воздействуя на феррит-гранатовые пленки, например (1.ц, Вз-е, ба)5 012, помещенные в магнитное поле, вызывает в облучаемом участке прямое оптическое намагничивание, т,е. действие, обратное известному эффекту Коттона-Мутона, приводящему к изменению поляризационных характеристик света при распространении его в кристалле, помещенном в перпендикулярное направлению том, что пленку из магнитного материэ с одноосной магнитной анизотропией на ниченную до насыщения, помещают во внешнее магнитное поле, направленное противоположно намагниченности насыщения пленки, облучают световым импульсом с длиной волны, соответствующей области прозрачности пленки, и с интенсивностью,сп 0 превышающей значение- ЛН,кр, О (Л) где с - скорость света, по - показатель преломления материала пленки; К - размагничивающий фактор области лазерной засветки;,и - намагниченность насыщения пленки; 0(Л) - магнитооптический параметр пленки; Л Н - дополнительное магнитное поле, необходимое для перемагничивания облучаемого участка пленки. светового излучения магнитное поле. Установлено, что для возникновения обратного эффекта Коттона-Мутона световое излучение не обязательно должно быть линейно поляризованным, Для осуществления записи необходимо, чтобы выполнялось условие; пленка должна быть прозрачна для данного излучения и интенсивность импульса должна и ревы шать оп ределен ное значение.При указанном условии и наличии внешнего магнитного поля Нс направленного противоположно намагниченности насыщения пленки, происходит перемагничивание облучаемого участка пленки, и это состояние сохраняется. т.е, происходит запись информации в виде "1" ("0" соответствует исходному состоянию намагниченности облучаемого участка). Считывание информа 1601640ции осуществляется так же, как и запись, при этом можно использовать, например, магнитооптический эффект Фарадея при прохождении считывающего пучка, Интенсивность считывающего луча должна иметь минимально необходимое значение для фиксации эффекта Фарадея. Быстродействие записи ограничивается временем магнитной релаксации, Для быстрорелаксирующих пленок это время не менее чем на порядок меньше времени, лимитируемого быстродействием термомагнитной записи, и скорость достигает 10 бит/с,В качестве регистрирующего слоя используют эпитаксиальную пленку иэ магнитного материала с одноосной магнитной анизотропией с известными свойствами; показателем преломления п, магнитооптическим параметром С(Л), намагниченностью насыщения,и, коэрцитивной силой Н, Помещают ее в магнитное поле напряженностью Н направленное противоположно намагниченности насыщения пленки, при этом должно выполняться условие Н 0 + НрНс. Отсюда определяют ЛН =:-=Н- Н - Нр, и определяют интенсивность импульса лазерного излучения для создания дополнительного магнитного поля ЛН, направленного одинаково с полем Н, и Нр -, При облучении световым импульсом интенсивностью, превышающей значение , происходит перемагничивание облучаемого участка пленки, и благодаря наличию внешнего магнитного поля и коэрцитивной силы это состояние будет стабильным, Г 1 ревышение интенсивности импульса излучения Л должно быть минимальным, но достаточным для перемагничивания области засветки с учетом неравномерного распределения интенсивности по сечению лазерного пучка.П р и м е р 1. Берут образец, содержащий эпитаксиальную пленку (ш В)з(Ге, ба)6012, выращенную на подложке галий-гадолиниевого граната ориентации1111, толщиной5 мкм, имеющую следующие характеристики: п 0 . 2,2, О(Я) 10 Гс, 4 щь 20 Гс, Н: =40 Гс, Образец помещают во внешнее магнитное поле 1- = 15 Гс, Для тонких пленок Нд, 4 лр Отсюда Л Н . 5 Гс. Полагая М = 4 л, находим33 10 Вт/см . Для62 облучения используют лазерно-оптическую систему, обеспечивающую минимально возможный диаметр пучка для обеспечения максимальной ологносги записи. Принилая что неоднородность распределения энергии излучения по сечению пучка в областизасветки составляет - 300, лазерную систему настраивают на режим, обеспечиваю 5 щий рабочую интенсивность излучения6 2я=1+ 0,3= 43 10 Вт/см, и осуществляютзапись,П р и м е р 2, Берут образец, содержащийэпитаксиальную пленку (УЬ, В)з(Ге, ба)602,10 выращенную на подложке галий-гадолиниевого граната ориентации111), толщиноймкм, Характеристики пленки: п 0:.2,2,0(Л):= 5 10 Гс, 47 и, . 30 Гс, Нс - 50 Гс.Образец помещают по внешнее магнитное15 поле Н = 17 Гс. Как и в предыдущем случае(пример 1) определяют ЛН = 3 Гс. Определяют .=2 64 10 эрг/см =2 64 10 Вт/см,При тех же условиях, как и в примере 1,определяют рабочую интенсивность излу 20 чения 1 = 5 10 Вт/см и производят за 6 2пись.Формула изобретенияСпособ записи информации на магнитную пленку, при котором на носитель с ре 25 гистрирующим слоем из материала содноосной магнитной анизотропией воздействуют лазерным излучением во внешнем магнитном поле, направленномпротивоположно вектору намагниченности30 насыщения пленки, отл ича ю щийс ятем, что, с целью повышения скорости записи, используют лазерное излучение с длиной волны, соответствующей областипрозрачности пленки, и с интенсивностью35 импульса , превышающей величинуспк/ 0 Лгде с - скорость света;п 0 - показатель преломления магнит 40 ной пленки;М - размагничивающий фактор областилазерной засветки;й; намагниченность насыщения пленки;4 г4 д О-магнитооптический царалетрпленки;Л Н = Нс - Но- Нй,Н- - коэрцитивная сила;Нс - внешнее магнитное поле;Ндс- магнитостатическое поле размагничивания,а в качестве регистрирующего слоя используют эпитаксиальную феррит-гранатовук)пленку,55
