Генератор импульсов напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

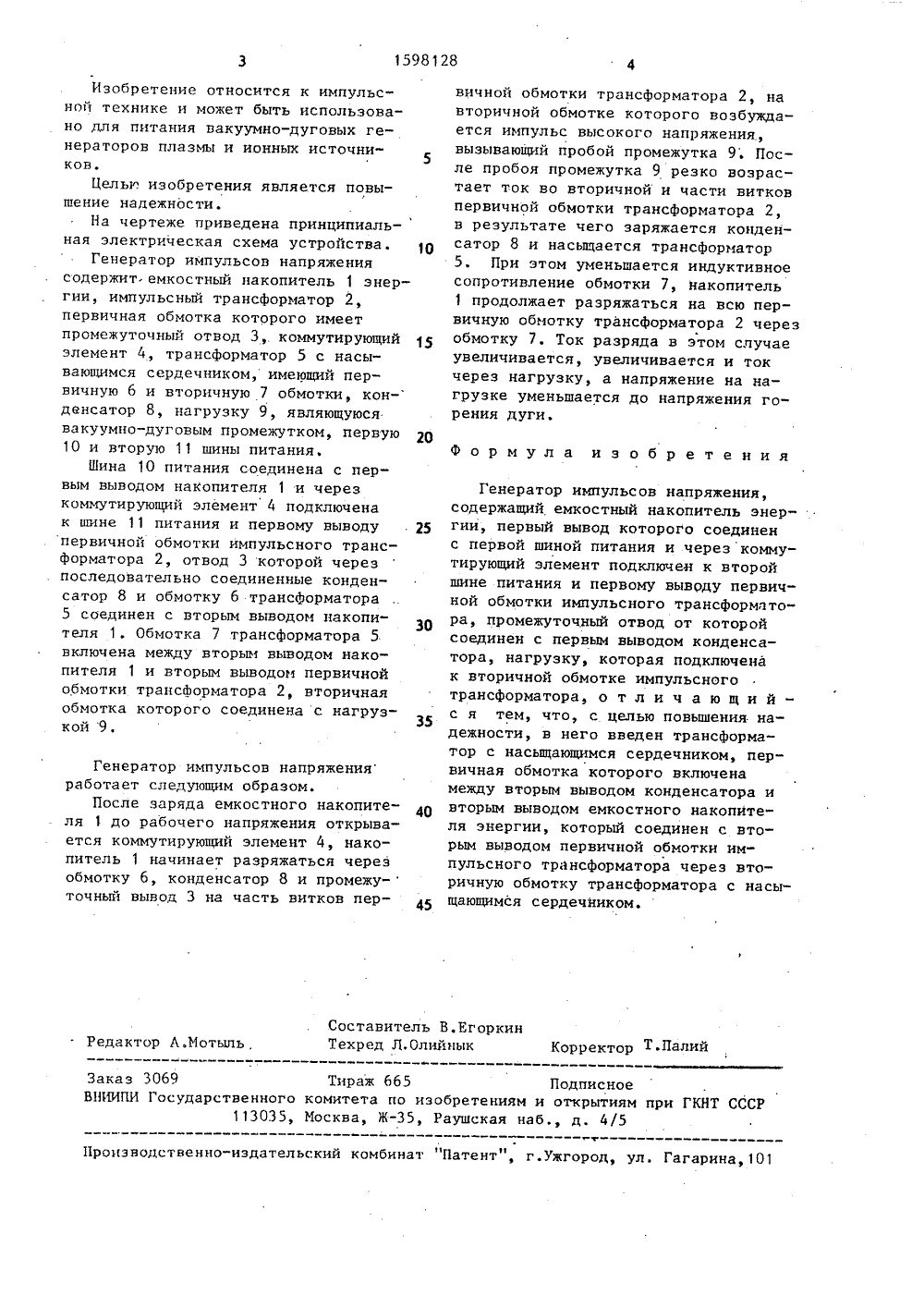

1598128 10 Генератор импульсов напряжения работает следующим образом.После заряда емкостного накопителя 1 до рабочего напряжения открывается коммутирующий элемент 4, накопитель 1 начинает разряжаться через обмотку 6, конденсатор 8 и промежу-точный вывод 3 на часть витков перСоставитель В.ЕгоркинТехред Л,Олийнык Корректор Т.Палий Редактор Л.Мотыль,Заказ 3069 Тираж 665 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к импульсной технике и может быть использовано для питания вакуумно-дуговых генераторов плазмы и ионных источников.Целью изобретения является повышение надежности.На чертеже приведена принципиальная электрическая схема устройства.Генератор импульсов напряжения содержит емкостный накопитель 1 энергии, импульсный трансформатор 2, первичная обмотка которого имеет промежуточный отвод 3, коммутирующий элемент 4, трансформатор 5 с насывающимся сердечником, имеющий первичную 6 и вторичную 7 обмотки, кон- денсатор 8, нагрузку 9, являющуюся вакуумно-дуговым промежутком, первую 10 и вторую 11 шины питания.Шина 10 питания соединена с первым выводом накопителя 1 и через коммутирующий элемент 4 подключена к шине 11 питания и первому выводу первичной обмотки импульсного транс" форматора 2, отвод 3 которой через последовательно соединенные конденсатор 8 и обмотку 6 трансформатора 5 соединен с вторым выводом накопителя 1. Обмотка 7 трансформатора 5 включена между вторым выводом накопителя 1 и вторым выводом первичной обмотки трансформатора 2, вторичная обмотка которого соединена с нагрузкой 9. вичной обмотки трансформатора 2, навторичной обмотке которого возбуждается импульс высокого напряжения,вызывающий пробой промежутка 9; После пробоя промежутка 9 резко возрастает ток во вторичной и части витковпервичной обмотки трансформатора 2,в результате чего заряжается конденсатор 8 и насыщается трансформатор5. При этом уменьшается индуктивноесопротивление обмотки 7, накопитель1 продолжает разряжаться на всю первичную обмотку трансформатора 2 черезобмотку 7. Ток разряда в этом случаеувеличивается, увеличивается и токчерез нагрузку, а напряжение на нагрузке уменьшается до напряжения горения дуги. 20 Формула изобретения Генератор импульсов напряжения,содержащий,емкостный накопитель энер гии, первый вывод которого соединенс первой шиной питания и через коммутирующий элемент подключен к второйшине питания и первому выврду первичной обмотки импульсного трансформатора, промежуточный отвод от которойсоединен с первым выводом конденсатора, нагрузку, которая подключенак вторичной обмотке импульсноготрансформатора, о т л и ч а ю щ и й -с я тем, что, с целью повышения надежности, в него введен трансформатор с насыщающимся сердечником, первичная обмотка которого включенамежду вторым выводом конденсатора и 4 О вторым выводом емкостного накопителя энергии, который соединен с вторым выводом первичной обмотки импульсного трансформатора через вторичную обмотку трансформатора с насы щающимся сердечником
СмотретьЗаявка
4454367, 05.07.1988
ТОМСКИЙ ИНСТИТУТ АВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ
КАЗЬМИН ГЕНАДИЙ СЕРГЕЕВИЧ, НОСКОВ ДМИТРИЙ АЛЕКСАНДРОВИЧ, ТОЛОПА АЛЕКСАНДР МИХАЙЛОВИЧ
МПК / Метки
МПК: H03K 3/53
Опубликовано: 07.10.1990
Код ссылки
<a href="https://patents.su/2-1598128-generator-impulsov-napryazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов напряжения</a>
