Плавающее уплотнение вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1573282
Автор: Мельник
Текст

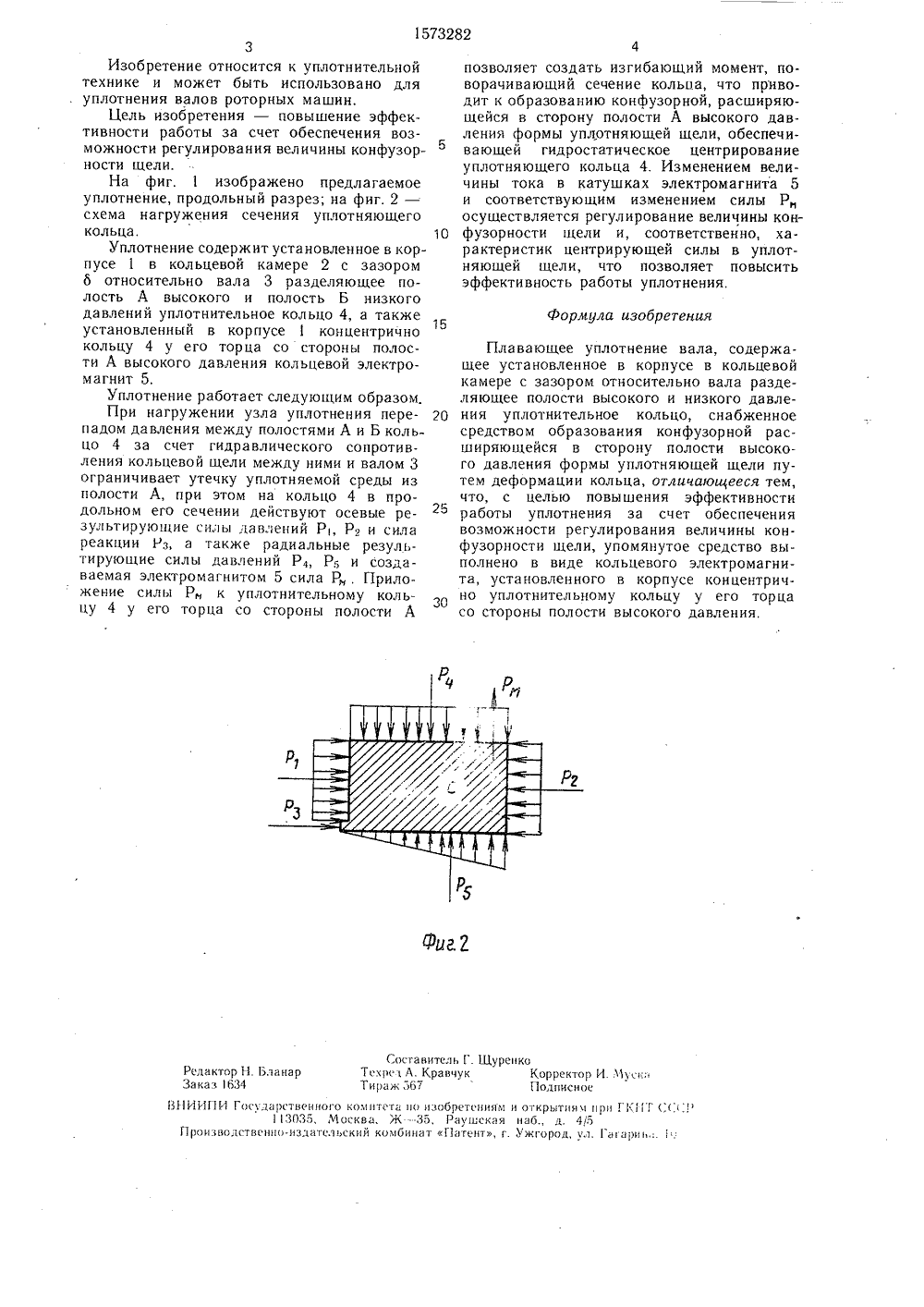

(51) 5 Г615/44 АНИЕ ИЗОБРЕТЕН СЭ К) 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТ(54) ПЛАВАЮЩЕЕ УПЛОТНЕНИЕ ВАЛА(57) Изобретение относится к уплотнительной технике и может быть использованодля уплотнения валов роторных машин.Цель изобретения - повышение эффективности работы уплотнения за счет обеспечения возможности регулирования величины конфузорностн уплотняющей щели. УплотЯО 1573282 А 1 нение содержит установленное в корпусе 1 в кольцевой камере 2 с зазором относительно вала 3 разделяющее полость А высокого и полость Б низкого давлений уплотнительное кольцо 4, а также установленный в корпусе 1 концентрично кольцу 4 у его торца со стороны полости А высокого давления кольцевой электромагнит 5. Создаваемая электромагнитом радиальная сила, приложенная к кольцу 4 у его торца со стороны полости А, деформирует кольцо 4, что приводит к образованию конфузорной, расширяющейся в сторону полости А формы уплотняющей щели между кольцом 4 и валом 1, обеспечивающей гидростатическое центрирование кольца. 4. 2 ил.15732824позволяет создать изгибающий момент, поворачивающий сечение кольца, что приводит к образованию конфузорной, расширяющейся в сторону полости А высокого давления формы уплотняющей щели, обеспечи 5 вающей гидростатическое центрированиеуплотняющего кольца 4. Изменением велие чины тока в катушках электромагнита 5и соответствующим изменением силы Р о осуществляется регулирование величины кон 10 фузорности щели и, соответственно, хар- рактеристик центрирующей силы в уплотняющей щели, что позволяет повысить эффективность работы уплотнения,Формула изобретения 3Изобретение относится к уплотнительнойтехнике и может быть использовано дляуплотнения валов роторных машин.Цель изобретения - повышение эффективности работы за счет обеспечения возможности регулирования величины конфузорности щели.На фиг. 1 изображено предлагаемоуплотнение, продольный разрез; на фиг. 2 -схема нагружения сечения уплотняющегкольца,Уплотнение содержит установленное в копусе 1 в кольцевой камере 2 с зазором6 относительно вала 3 разделяющее полость А высокого и полость Б низкогодавлений уплотнительное кольцо 4, а такжеустановленный в корпусе 1 концентричнокольцу 4 у его торца со стороны полости А высокого давления кольцевой электромагнит 5,Уплотнение работает следующим образом.При нагружении узла уплотнения перепадом давления между полостями А и Б кольцо 4 за счет гидравлического сопротивления кольцевой щели между ними и валом 3ограничивает утечку уплотняемой среды изполости А, при этом на кольцо 4 в продольном его сечении действуют осевые результирующие силы давлений Р, Р 9 и силареакции Рз, а также радиальные результирующие силы давлений Р 4, Рв и создаваемая электромагнитом 5 сила Р, Приложение силы Рк уплотнительному кольцу 4 у его торца со стороны полости А Плавающее уплотнение вала, содержащее установленное в корпусе в кольцевой камере с зазором относительно вала разделяющее полости высокого и низкого давле ния уплотнительное кольцо, снабженноесредством образования конфузорной расш иряющейся в сторону полости высокого давления формы уплотняющей щели путем деформации кольца, отличающееся тем, что, с целью повышения эффективности работы уплотнения за счет обеспечения возможности регулирования величины конфузорности щели, упомянутое средство выполнено в виде кольцевого электромагнита, установленного в корпусе концентрич но уплотнительному кольцу у его торцасо стороны полости высокого давления,)го комитета по изобретениям и открытиям и Москва, Ж -35, Раугвская наб., д. 4/5 ельский комбинат Гатент, г. Ужгород, ул. Составитель Г. ЩТекреА. Кравчук Тираж 567 енко Корректор И. Я 1 скн Подписное
СмотретьЗаявка
4473128, 11.08.1988
ПРЕДПРИЯТИЕ ПЯ Г-4461
МЕЛЬНИК ВИКТОР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F16J 15/44
Метки: вала, плавающее, уплотнение
Опубликовано: 23.06.1990
Код ссылки
