Номер патента: 156975
Текст

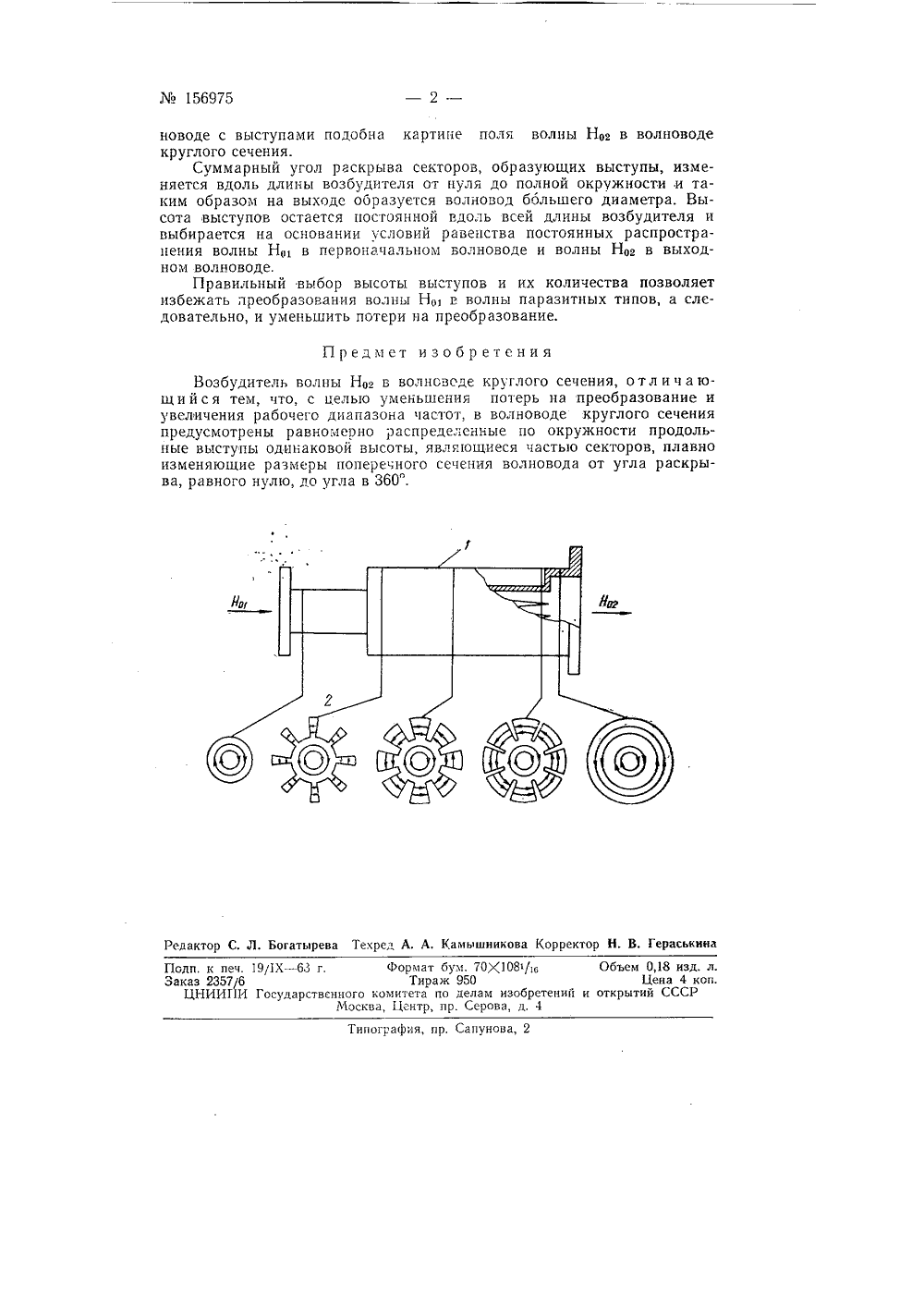

Класс Н 044; 21 а 4, 48156975 СССР ОПИСАНИЕ К АВТОРСКО СВИДЕТЕЛ У одгисна ппа М М. В. Персико БУДИТЕЛЬ ВОЛНЫ Н,в В ВОЛНОСЕЧЕНИЯ РУГЛОГО о 3 маи бретении 962 г. з открыт776725/26-9 1 й при Совете Минис оварных знаковЗаявле Комитет по делам изо публиковано в Б 1 оллетв ССС а 1963 не изобрсзенийИзвестно получение волны Но в волноводе круглого сечения, конструктиВно Выполненного так, что резко (скачком) изменяется его диаметр. Однако такой возбудиель имеет узкий рабочий диапазон, кроме того в нем значительны погори на преобразование, для уменьшения которых необходимо применять фильтры.Предлагаемый возбудитель Волны Нва в волноводе круглого сечения отличается от известных относительно малыми потерями на преобразование, низким уровнем паразитной волны на выходе и широ ким рабочим диа 1:азоно;. Это достигается конструкцией возбудителя, в волноводной части которого имеются продольные выступы одинаковых размеров, равноем 1 о расположеТные по Окружности ВолнОВОда, В который поступает волна типа Н, и плавно увеличивающие размеры поперечного сечения волновода от угла раскрыва, равного нулю, до угла в 360.На чертеже схематически изображен (общий вид) предлагаемый возбудитель.Возбуждение волнь. Н, ос ществляется пост епенным преобразованием поля волны Нв поле волны Нвв. Для эгого в волноводе 1 сделаны выступы 2, располагающиеся равномерно по окружности. Эти Выступы яВляОтся частью сектороВ, центр которых находится на Оси волновода. В высгупах, при достаточ о .алой их ширине, возбуждается электромагниг 1 ое поле в противофазе по отношению к электромагнитному полю в основнох волноводе (на фиг. 1 направление векторов этих полей показано стрелками). Таким образом, картина поля в вол156975 Предмет изобретения Возбудитель волны Нвз в волноводе круглого сечения, отличающийся тем, что, с целью уменьшения потерь на преобразование и увеличения рабочего диапазона частот, в волноводе круглого сечения предусмотрены равномерно распределенные по окружности продольные выступы одинаковой высоты, являющиеся частью секторов, плавно изменяющие размеры попере;ного сечения волновода от угла раскрыва, равного нулю, до угла в 360". Редактор С. Л. Богатырева Техред А. А, Камышникова Корректор Н. В, Гераськнна Формат бум. 70(1081/1 еТираж 950комитета по делам изобретений иа, Центр, пр. Серова, д. 4 Объем 0,18 изд. л. Цена 4 коп,открытий СССРГ 1 Од, к печ. 19/1 Х - 63 г.Заказ 2357/бЦНИИГ 1 И ГосударственногоМоск Типография, пр. Сапунова, 2 новоде с выступами подобна картине поля волны Нв 2 в волноводе круглого сечения.Суммарный угол раскрыва секторов, образующих выступы, изменяется вдоль длины возбудителя от нуля до полной окружности и таким образом на выходе образуется волновод ббльшего диаметра. Высота выступов остается постоянной вдоль всей длины возбудителя и выбирается на основании условий равенства постоянных распространения волны Нв первоначальном волноводе и волны Нвз в выходном волноводе,Правильный выбор высоты выступов и их количества позволяет избежать преобразования волны Нв, в волны паразитных типов, а следовательно, и уменьшить потери на преобразование,
СмотретьЗаявка
776725
МПК / Метки
МПК: H01P 3/00
Метки: 156975
Опубликовано: 01.01.1963
