Номер патента: 156922
Текст

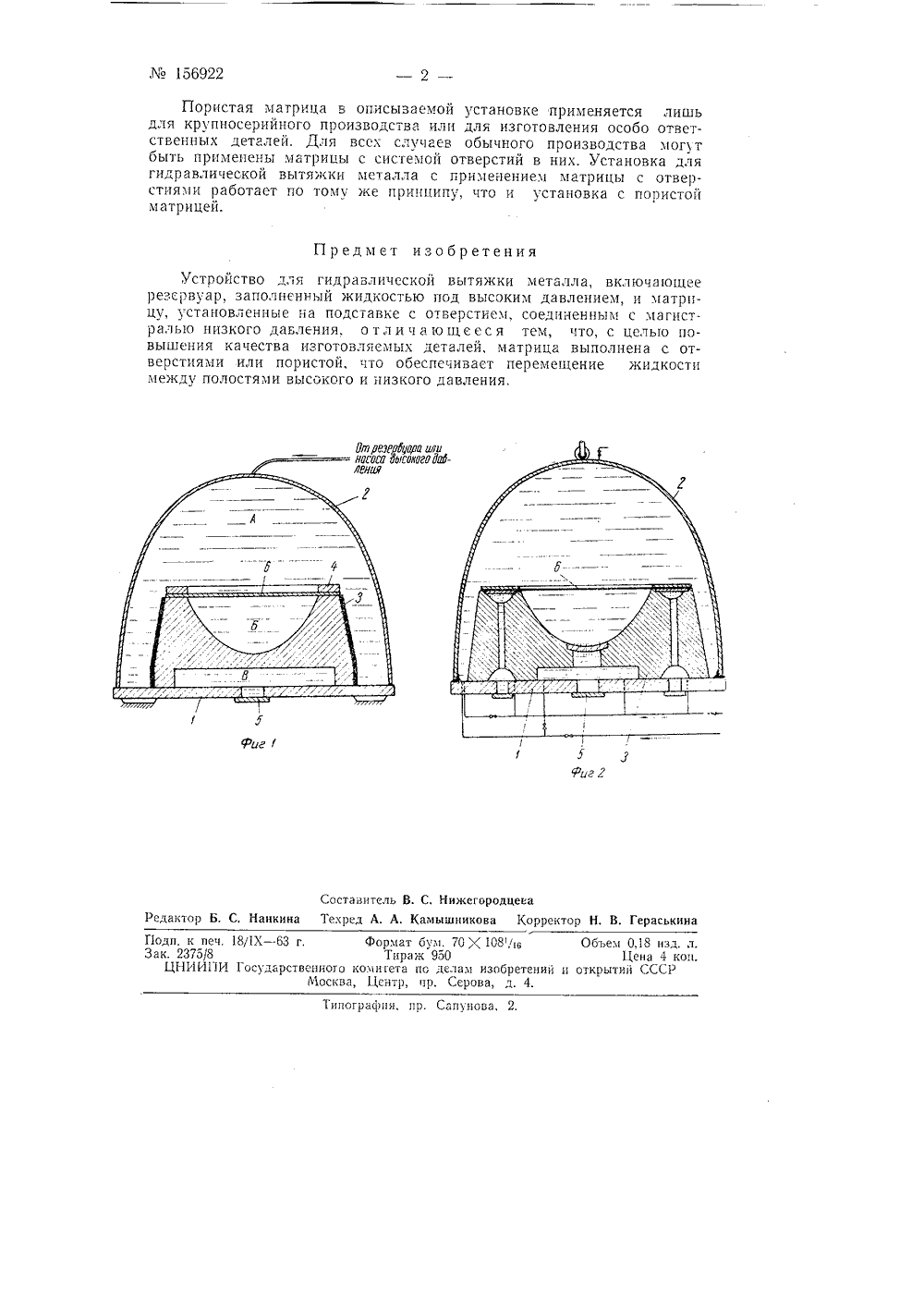

156922 Класс В 21 д; 7 с, 14ССС ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа ЛВ 22С. Д. Перязев УСТРОЙСТВО ДЛЯ ГИДРАВЛИЧЕСКОЙ ВЫТЯЖКИЗаявлено 30 октября 1961 г. за,6 749839, 25-8Комитет по делам изобретений и откргяти 11 ири С(пете й 1 нннетров СССР Опубликовано в Б 1 оллетсне изобрете 1 нш 1 и товарнеях знаков М 17 за 1963 г.Устройства для гидравлической гытяжки металла, включающие резервуар, заполненный жидкос 1 ью под высоким давлением, и матрицу, установленные нг подставке с отверстием, которое соединено с магистралью низкого давления, известны.Предлагаемое устройство для гидравлической вытяжки металла отличается тем, чтс матрица выполнена с отверстиями илн пористой, что обеспечивает перемещение жидкости между полостями высокого и низкого давления.Такое выполнение устройства для гидравлической вытяжки метал, а исключает смещение заготоьки в процессе вытяжки и повышает качество изготовляемых деталей.На фиг. 1 изображена схема устройстьа с пористой матрнцей; на фиг. 2 - то же, применена матрица с. Отверстиями.Основными частями устройства являются: плита 1 подставка) 1, съемный резервуар 2, вь 1 полненный в виде колокола, и матрица 3. Вытяжку листа металла осущес 1 вляют следующим образом. Зоны А, Б и В устройства заполняют водой под высоким давлением (фиг. 1). Дсполнитель 1 о по периферии лист прижимается прижимом 4. Открывают клапан 5, соединенный с магистралью низкого давления, при этом вода из зоны В уходит в эту магистраль. Из зоны Б через поры (или отверстия) матрицы вследствие разности давлений вода перейдет в зону В. Из зонь, А, соединенной с резервуаром высокого давления, во а перемешается в зону Б, при этом происходит Выяка листа б металла. Гидравли 1 еск 1111 удар, вознпка 1 огций при приближении листа к поверхности матрицы, завершает операцию формовки изделия.М 156922 Пористая матрица в описываемой установке применяется лишь для крупносерийного производства или для изготовления особо ответственных деталей, Для всех случаев обычного производства мог т быть применены матрицы с системой отверстий в них. Установка для гидравлической вытяжки металла с применением матрицы с отверстиями работает по тому же принципу, что и установка с пористой матрицей. Предмет изобретения нУстроиство для Гидравличсскои Вытяжки металла, Включающее резсрвуар, заполненный жидкостью под высоким давлением, и матрицу, установленные на подставке с отверстием, соединенным с магистралью низкого давления, отличающееся тем, что, с целью повышения качества изготовляемых деталей, матрица выполнена с отверстиями или пористой, что обеспечивает перемещение жидкости между полостями высокого и низкого давления. 0 щ резербупра ышнасоса йггоагИдбРиг Г Составитель В. С, Нижегородцева едактор Б. С, Нанкина Текред А. А. Камышникова Корректор Н. В. ГераськинПодл, к печ. 18/1 Х - 63 г.Зак. 2375/8ЦНИИПИ ГосударственногМоск 70 М 108/н Объем 0,18 нзд. гкЦена 4 коп.ам изобретении и открытий СССРерова, д. 4. Формат оум.Тираж 950 комигета по де а, Центр, пр. ипограсрня, пр. Сапунова, 2.
СмотретьЗаявка
749859
МПК / Метки
МПК: B21D 22/20, B21D 26/02
Метки: 156922
Опубликовано: 01.01.1963
Код ссылки
