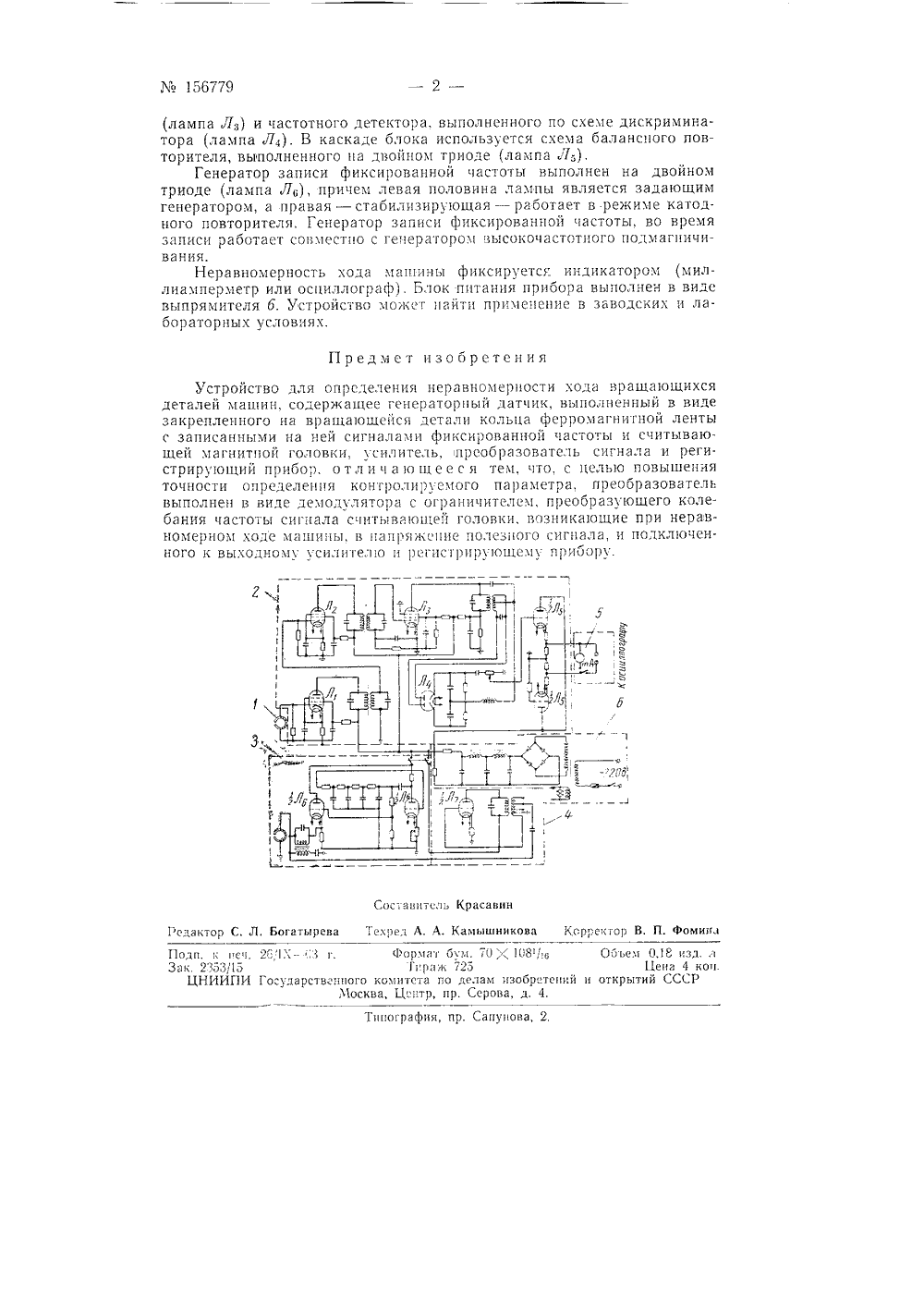

156779

Номер патента: 875292

Опубликовано: 23.10.1981

Автор: Малыкин

МПК: G01R 23/00

Метки: сигнала, цифровое, частоты

...моменты времени сМ (с = 0,1,2). Интервал дискретизации Д, выбираемый из условия дискретизации узкополосных Сигналов, равенн , где Д Р - полоса пропускания полосового фильтра 2, В моменты времени Мс в генераторах 4 и 5 формируются аргументы У = 27 С(Фо-ЬУ)1 М и Ч=: йЛо+М)М, где о2ожидаемое значение частоты сигнала, й- ширина частотного дискриминатора. В преобразователях 6 и 8 формируются дискретные значения функций соз Ч.4 и 51 п%, а во вторых преобразователях (созг) и (51 пт) 7 и 9 формируются дискретные значения функций созе 51 п 3, которые поступают на умно- жители 10, 11, 12 и 13 соответственно, где перемножаются с кодами выборок сигнала Й(М). Пройзведения поступают на накопители 14, 15, 16 и 17, на выходах которых соответственно...

Номер патента: 1010690

Опубликовано: 07.04.1983

Авторы: Вайнштейн, Колодяжный, Юдин

МПК: H02H 7/06

Метки: блока, генератор-трансформатор, замыкания, защиты, землю

...защиты и повышение ее надежности,Поставленная цель достигаетсятем, что в устройство для защиты блока генератор - трансформатор от замыкания на землю, содержащее пятистержневой трансформатор напряжения, источник контрольного тока непромышленной частоты, подключенный через токоограничивающий элемент к вторичнойобмотке измерительного трансформатора напряжения, соединенной в разомкну"тый треугольник, и реагирующий орган,введен амплитудно-фазовый согласующий блок, вход которого подключен ктокоограничивающему элементу, а еговыход и вход реагирующего органа,соединенные последовательно, подключены к той же вторичной обмотке измерительного трансформатора напряжения.Кроме того, амплитудно-фазовыйсогласующий блок может быть выполненв виде...

Номер патента: 1266005

Опубликовано: 23.10.1986

Авторы: Вандер, Долинский, Ирзак

МПК: H03M 1/50

Метки: код, сигнала, цифровой, частоты

...и накапливающий сумматор 3 устанавливаются в нулевое состояние, то по окончании временного интервала состояние накапливающего сумматора 3 соответствует произведению содержимого счетчика 1 на число импульсов, поступающих на третий вход сумматора 3 в течение промежутка времени меж.ду последним во временном интервале импульсом преобразуемой частоты и концомформула изобретения 3временного интервала, поделенное на коэффициент КПосле окончания временного интервала счетчик 8 разблокируется (снимается запрещающий сигнал с входа установки) и начинает считывать импульсы генератора 7. Выходы разрядов счетчика 8, начиная с второго, поступают на преобразватель 9 кода. Для того, чтобы на выходах дешифратора 24 образовались импульсы, на его...

Номер патента: 1451743

Опубликовано: 15.01.1989

Автор: Зенин

МПК: G06K 11/00

Метки: коррекции, сигнала, считывания, частоты

...акустоэлектрическогоприемника 5 и преобразованный последним в измерительный сигнал Б(С), навход усилителя приходит синфазно ссигналом П . В цепи, образованнойусилителем 3, электроакустическим излучателем 4 и акустоэлектрическимприемником 5 и замкнутой по акустическому тракту через эталонный отражатель, начинается автоколебательный процесс. Этот процесс обусловлентем, что цепь охвачена положительнойобратной связью с выхода на вход(обеспечено условие баланса фаз), атакже тем, что величина обратной связи с помощью усилителя 3 выбрана достаточной для поддержания в схеме изменений напряжений и токов по закону,свойственному этой схеме, сколь угодно длительное время (выполнено условие баланса амплитуд). После захватачастоты Ец, навязанной...

Номер патента: 389467

Опубликовано: 01.01.1973

Автор: Касумов

МПК: G01R 23/12

Метки: сигнала, флуктуации, частоты

...флуктуация фазы сигнала на его выходе является рсзультатом флуктуации частоты, а флуктуация амплитуды сигнала подавлена.С выхода блаансного дискриминатора мо дулированный по фазе сигнал подается на модулятор 9, где модулируется синусоидальным колебанием низкой частоты, Отсюда он поступает на фазовый детектор, состоящий из СВЧ-моста 10 и двух СВЧ детекторов 11 и 15 12 Фазовый детектор совместно с усилителями низкой частоты 13 и 14 и вычитающимустройством 15 преобразует сигнал модулированный по фазе непосредственно в видео 0 сигнал,С выхода вычитающего устройства 15 сигнал поступает на анализатор спектра 1 б, гдеусиливается в полосе Л 1 и подается на селективный усилитель, состоящий из квадратич 5 ного детектора 17 и усилителя...
