156766
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 156766
Текст

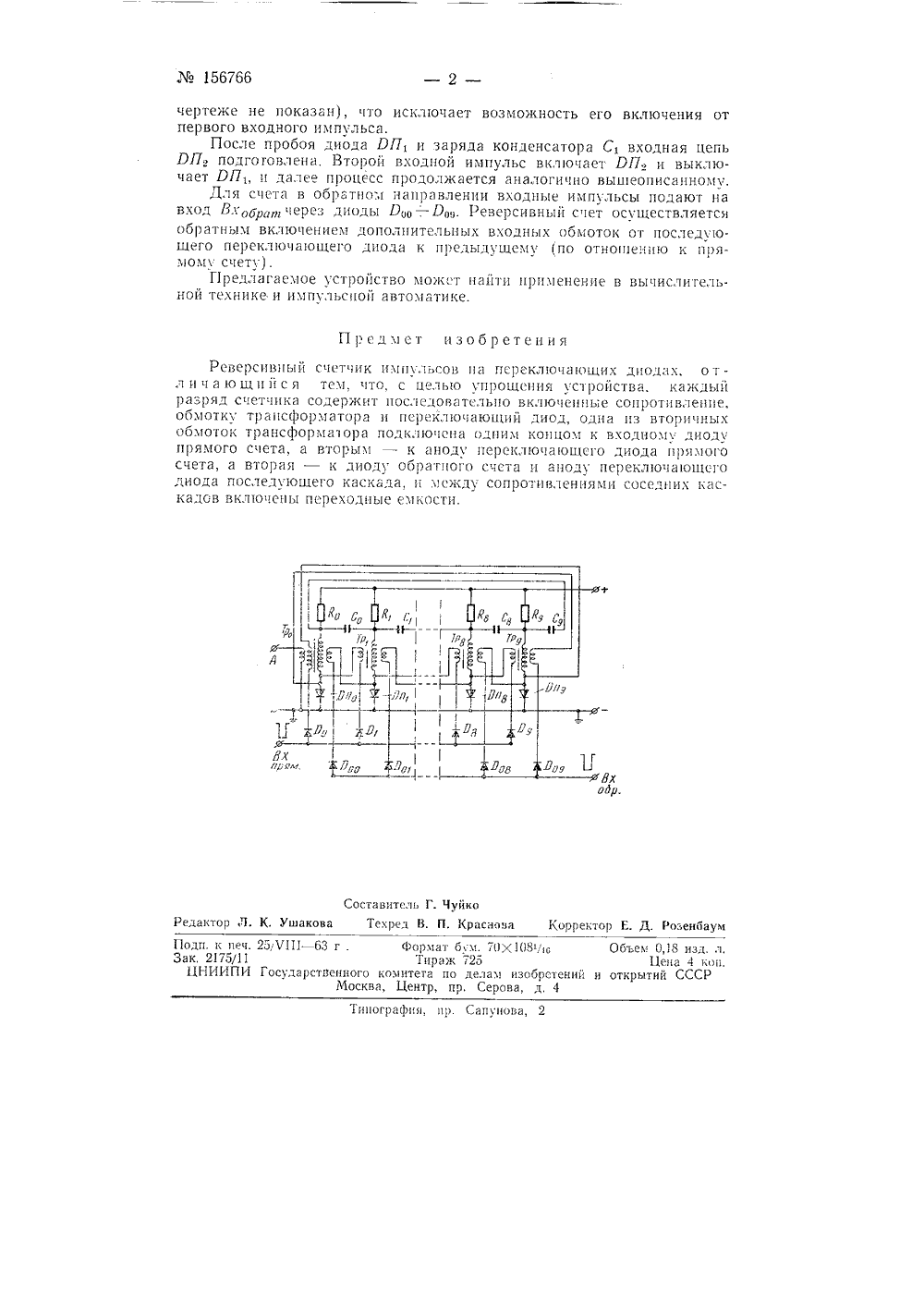

Класс б ОЫ; 42 т, 14,3 У 156766 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,Подписная группа Лв 174 В, Д. Мочалов РЕВЕРСИВНЫЙ СЧЕТЧИК ИМПУЛЬСОВЗаявлено 6 октября 1962 г. за Ло 797423 у 26-24в Комитет по делам изобрстений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений и товарных знаков Хе 16 за 1963 г. Известны реверсивные счетчики импульсов на переключающих диодах.В предложенном реверсивном счетчике импульсов каждый разряд содержит последовательно включенные сопротивления, оомотку трансформатора и переключаощий диол, одна цз вторичных обмоток трансформатора подключена одним концом к входному диоду прямого отсчета, а вторым - к аноду переключающего диода послелующего каскада, и между сопротивлениями соседних каскадов включены переходные емкости. Это значительно упрощает устроцство.На чертеже приведена электрическая схема предложенного счетчика.Счетчик работает следующим образом.При подаче импульса напряжения на вход А перекл 1 очающцй лцол ВПв пробивается и остается в проволяшем состояниц, подготавливая тем самым счетчик к работе (установка нуля). Остальные диоды ВП - ВПв не проводят.Подаваемый на вход Вхпр , входной импульс для счета в прямом направлении через открытый диод В, поступает на первичную обмотку трансформатора Тр,. Остальные диоды Вв - :В, закрыты напряженнем с непробитых переключающих диодов ВП, - ВПв.Трансформируясь во вторичную обмотку Трпервый вхолной импульс пробивает ВП 1, При этом конденсатор Св подключается к ВПа и своим напряжением выключает ВПа, а конденсатор С полкспочается и источнику питания и начинает заряжаться через сопротивление Яа (на чертеже не показано), снимая напряжение питания с ВП (на156766 чертеже не показан), что исключает возможность его включения от первого входного импульса.После пробоя диода ЙП и заряда кондснсатора С входная цепь ВПа подгоговлена. Второй входной импульс включает ВПа и выключает ВП, н далее процесс продолжается аналогично вышеописанному.Для С 1 етя в Обратом направлении входные импульсы подаю ня вход В.:обрчерез диоды Ов- - Ввв. Реверсивный счет осуществляется Обрятньх Вклю 1 еием дополнительных входных Оомоток От последующего переключающего диода кредыдущему по отношению к прямому счету).Предлагаемое устройство может найти применение в вычислительной технике и импульсной автоматике.П рсдм ст изобретенияРеверсивный счетчик нмпу. ьсов на переключающих днодах, отл и ч а ю щ н й с я тем, что, с целью упрощения устройства, каждый разряд счетчика соде 1 зя(ит пос,1 с.овятель 0 вклО 1 енные сонротивлепе, обмотку трансформатора и переключающий диод, одна нз вторичных обмоток трансформа 1 ора подключена одним концом к входному диоду прямого счета, а вторым - к аноду псреключающсго диода прямого счета, а вторая - к диоду ооратного счета и аноду переключающсго ДИОДЯ ПОСЛЕДУ ЮЦЕГО КЯСКЯДЯ, Н мсжДУ сопРОтив.СнияМИ соСЕдпиХ к 1 С- кадсв включеы переходные емкости.Нходр.Составитель Г. Чуйко Редактор Л. К, Ушакова Техред В. П. Краснова Корректор Е. Д. Розенбаум Поди. к печ. 251711 - 63 г . Формат бгм, 70 Х 1081,ы Объем 0,18 изд. л, Зак, 2175/11 Тираж 725 Цена 4 коп, ЦИИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
797423
МПК / Метки
МПК: G06M 3/00, H03K 23/80
Метки: 156766
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/2-156766-156766.html" target="_blank" rel="follow" title="База патентов СССР">156766</a>
