Способ разрыхления сыпучего материала в виброкипящем слое
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

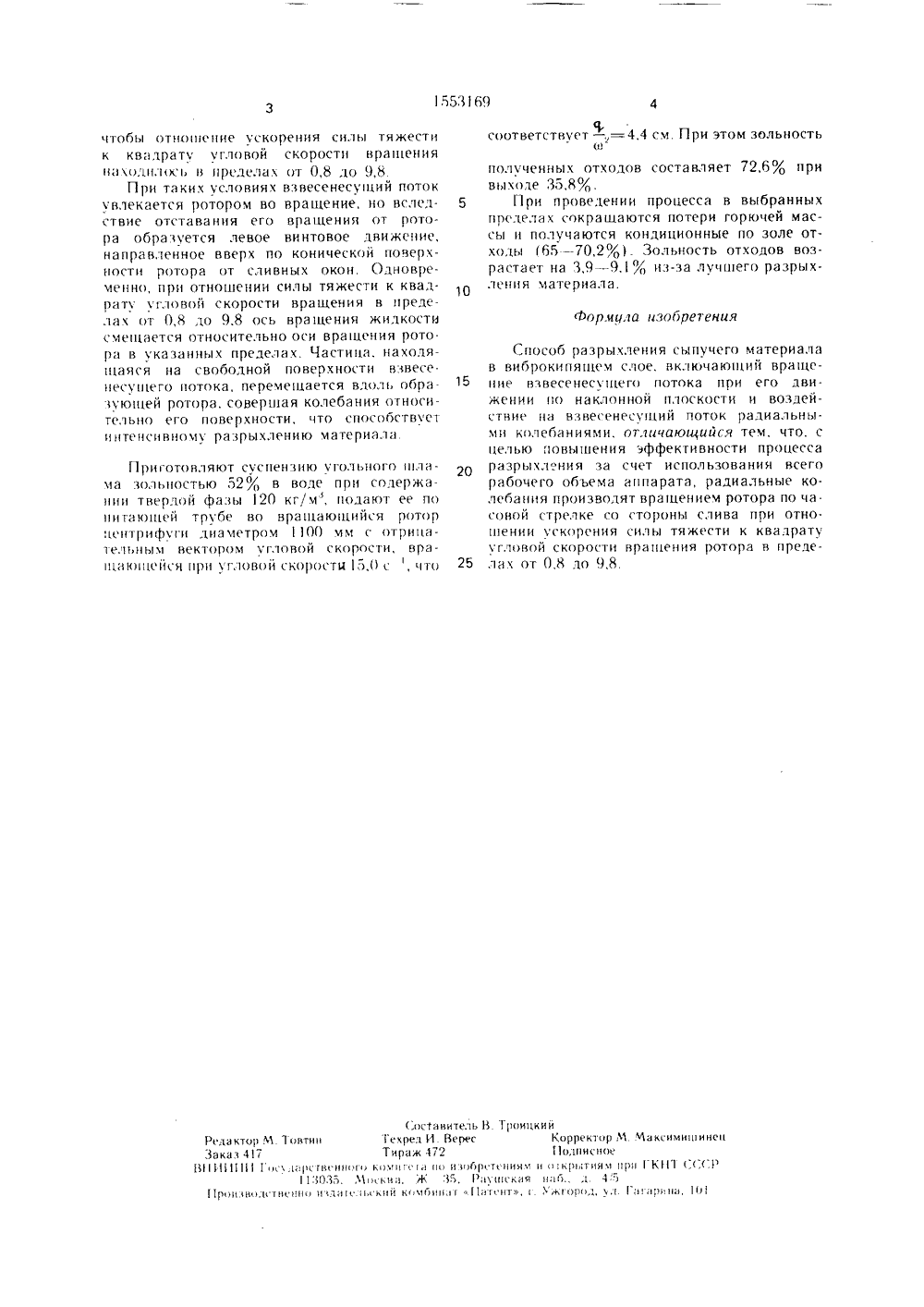

СОЮЗ СОВЕТСКИХСОЦИАЛИСТ ИЧЕСКРЕСПУБЛИК А 1ИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Институт горючих ископаемых и Комплексный научно-исследовательский и проектно-конструкторский институт обогащения твердых горюцих ископаемых(54) СГ 1 ОСОБ РАЗРЪХЛЕНИЯ СЫГ 1 УЧЕГО МАТЕРИАЛА В ВИБРОКИПЯШЕМ СЛОЕ Изобретение относится к переработке полезных ископаемы, конкретно к способу разрыхления сыпучих материалов в виброкипишем слое, и может быть использовано в процессах обогащения полезных ископаемых, сушки, смешения и др. преимущественно в угольной, химической, металлургической промышленностии.Цель изобретения - повышение эффективности процесса разделения за счет использования всего рабочего объема аппаратаВ способс разрыхления сыпучего материала в виброкипягцем слое, включающем вращение нзвесенесущего потока при его пвнжении по наклонной плоскости и воздействие на взвесенесущий поток ралиальными колебаниями, радиальные колебания производят вращением ротора по часовой стрелке со стороны слива при отношении ускорения силы тяжести к квадрату угловой скорости вращения в пределах от 0,8 до 9,8. 2 (57) Изобретение относится к обогащению полезных ископаемых и м. б. использовано в угольной, химической, металлургической отраслях пром-сти. Цель изобретения - повышение эффективности процесса разрыхления за сцст использования всего рабочего объема аппарата. Взвесенесущий поток направляют по наклонной плоскости и придают ему вращательное лвижение. Кроме того, ему сообгцают радиальные колебания своболной поверхности. Радиальные колебания производят вращением ротора по часовой стрелке со стороны слива. Отношение ускорения сн. лы тяжести к квадрату угловой скорости вращения поддерживают в пределах 0,8 9,8. В результате этого создается турбулизация взвесенесущего потока, способствующая более интенсивному разрыхлению сыпу чего материала. Радиальные колебания создают путем вращения взвесенесущего потока по часовой стрелке, если смотреть со стороны сли- р ва. Гри этом вектор силы Кориолиса направлен противоположно вектору центробежной силы, в результате чего создается Сфф) турбулизация взвесенесущего потока, спо.собствующая более интенсивному разрыхлению сыпучего материала. ЖИнтервал отношений ускорения силы тяжести к квадрату угловой скорости вращения в прелелах от 0,8 ло 9,8 обеспечивает необходимое смещение оси вращения свободной поверхности взвесенесу 1 цего потока относительно оси врагцения аппарата. )Пример. Приготовленную суспензию сыпучего материала в воде подают по наклонной плоскости (например, в конический ротор или барабан), установленный наклонно к горизонту, и вращают его по часовой стрелке со стороны слива, причем величину угловой скорости подбирают таким образом,1558169 Фор,чила изобретения С,осТавитель В Тиицкий Рслактор М. Товтин Техрел И Верее Корректор М Максимининес Закал 417 Тираж 472 1 о нис ное ВИ 1111 Г слирственнн лнс и но и.ипргт нин и олртии нрн ГК 111 (:СХР 11:5035, Мослиа, Ж:5 ь Р нскан и;Вл 4 Ч 1 рнавлсгненно илае,илий комвини1 нт,Ужз 5 ол, а. Гагарина, 11чтобы отсиение ускорения силы тяжести к квадрату угловой скорости вращения нхсдилснь в пределах от 0,8 до с),8.При таких условиях взвесенесущий поток увлекается ротором во вращение, но вследствие отставания его вращения от ротора образуется левое винтовое движение, направленное вверх по конической поверхности ротора от сливных окон. Одновременно, при отношении си.чы тяжести к квадрату угловой скорости врацения в пределах ст 0,8 до 9,8 ось вращения жидкости смешается относительно оси врацеция ротора в указанных пределах. Частица, цахочяц 1 аяся на свободной поверхности взвесецесушего потока, перемецается вдоль обрдзуюцей ротора, совершая колебания относительно его поверхности, что способствует и тесвот разрыхлению материала Приготовляют суспензию угольного илама зольцостью 52% в воде при содерждции твердой фазы 120 кг/м, подают ее по питающей трх бе во вращающийся ротор центрифуги диаметром 1100 мм с отрицательным вектором угловой скорости, врацдкцейся цри угловой сксрсстд 5,0 с , что соответствует - =4,4 см. При этом зольностьЧо полученных отходов составляет 72,6% при выходе 35,8%.5 Г 1 ри проведении процесса в выбранныхпрсделах сокращаются потери горючей массы ц получаются кондиционные по золе отходы 65 - 70,2 о). Зольность отходов возрастает на 3,9- - 9.1% из-за лучшего разрых- О пения материала Гпособ разрыхления сыпучего матерна.пав виброкипящем слое, включаюниц враще- ) 5 цие взвесенесушего потока при его движении по наклонной плоскости и воздействие ца взвесенесущий поток радиальными колебаниями, отличающийся тем, что. с целью повышения эффективности процесса разрыхл.ния за счет использования всего рабочего объема аппарата, радиальные колебания производят вращением ротора по часовой стрелке со стороны слива при отно.шенин ускорения силы тяжести к квадрату угловой скорости вращения ротора в преде лдх от 0 8 до 9 8
СмотретьЗаявка
4361957, 11.01.1988
ИНСТИТУТ ГОРЮЧИХ ИСКОПАЕМЫХ, КОМПЛЕКСНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ОБОГАЩЕНИЯ ТВЕРДЫХ ГОРЮЧИХ ИСКОПАЕМЫХ
АЮПОВА АЛМАГУЛЬ МАНСУРОВНА, ДРОБЫШЕВА ЮЛИЯ ФЕДОРОВНА, КОРСАК ЛИЛИЯ ЛЕОНИДОВНА, ШУЛЬГИН ВЛАДИМИР АНДРЕЕВИЧ
МПК / Метки
МПК: B03B 5/02
Метки: виброкипящем, разрыхления, слое, сыпучего
Опубликовано: 30.03.1990
