Устройство для измерения геометрических размеров тела и его положения в пространстве
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

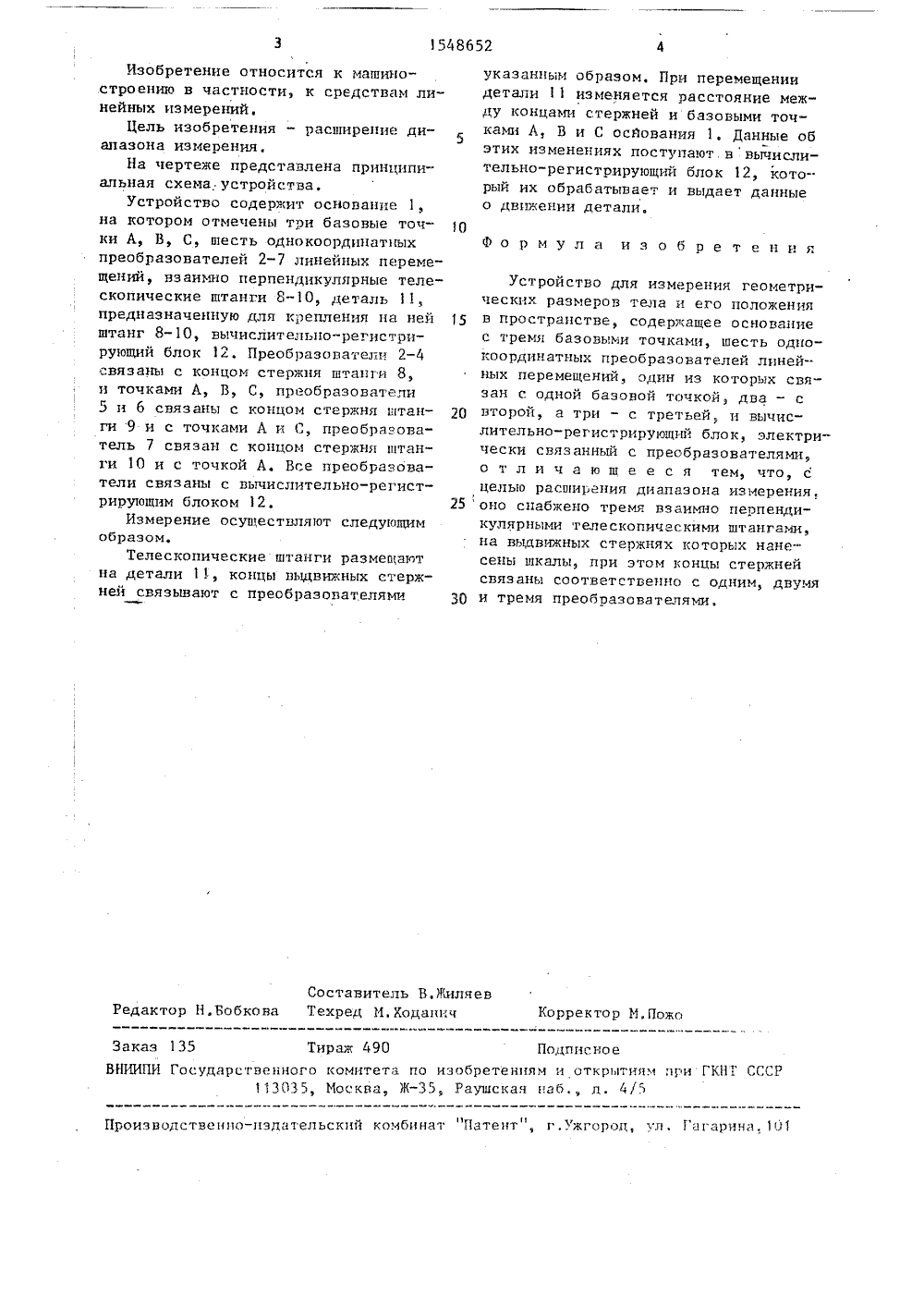

/О ОСУДАРСТВЕННЫЙ НОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯРИ ПНТ СССР Р 9В,Новых идетельство СССР 1 В 5/00, 1983.ДЛЯ ИЗМЕРЕНИЯ ГЕОРГЕ ТЕЛА И ЕГО ПОЛОЖЕ сится к машино(57) Изобретение остроению, в частнолинейных измеренийрасширение диапазо сти к средствамЦель изобретенияа измерений. Цель достигается, тем, что на основании1 намечают три базовые точки А, В иС. Устройство имеет шесть однокоординатных преобразователей 2-7, взаимно перпендикулярные телескопическиештанги 8 и 9, О, на выдвижных стержнях которых нанесены шкалы. Причемпреобразователи 2, 3 и 4 связаны сконцом стержня штанги 8 и с точкамиА, В, С, преобразователи 5 и б связаны с концом стержня штанги 9 и с точками А и С, преобразователь 7 связанс концом стержня штанги 1 О и с точкойА. 1 ил.Тираж 490 Заказ 135 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Иосква, Ж, Раушская наб. д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул, Гагарина,101 Изобретение относится к машиностроению в частности, к средствам линейных измерений.Цель изобретения - рассцнрение диапазона измерения.Е 3 а чертеже представлена принципи" альная схема устройства.Устройство содержит основание 1, на котором отмечены три базовые точки А, В, С, шесть однокоординатиых преобразователей 2-7 линейных перемещений, взаимно перпендикулярные телескопические штанги 8-10, деталь 11, предназначенную для крепления на ней штанг 8-10, вычислительно-регистрирующий блок 12, Преобразователи 2-4 связаньс с концом стержня штанги 8, и точками А, В, С, преобразователи 5 и б связаны с концом стержня штанги 9 и с точками А и С, преобразователь 7 связан с концом стержня штанги 10 и с точкой А. Все преобразователи связаны с вычислительно-регистрирующим блоком 12.Измерение осуществляют следукщим образом.Телескопические штанги размещают на детали 11, концы выдвижных стержней связывают с преобразователями указанным образом, При перемещении детали 11 изменяется расстояние между концами стержней и базовыми точками А, В и С осйования 1, Данные об этих изменениях поступают ввычисли- тельно-регистрирующий блок 12, который их обрабатывает и выдает данные о двссжении детали.10Формула изобретения Устройство для измерения геометрических размеров тела и его положения в пространстве, содержащее основание с тремя базовыми точками, шесть одно- координатных преобразователей линейных перемещений, один иэ которьсх связан с одной базовой точкой, два - с 20 второй, а три - с третьей, и вычислительно-регистрирующий блок, электрически связанный с преобразователями, о т л и ч а ю ш е е с я тем, что, с целью расширения диапазона измерения, 25оно снабжено тремя взаимно перпендикулярными телескопическими штангами, на выдвижных стержнях которых нанесены шкалы, при этом концы стержней связаны соответственно с одним, двумя 30 и тремя преобразователями.
СмотретьЗаявка
4362390, 11.01.1988
ПРЕДПРИЯТИЕ ПЯ А-7880
ДОЛГИЙ АНАТОЛИЙ ТИМОФЕЕВИЧ, НОВЫХ АЛЕКСАНДР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G01B 5/00
Метки: геометрических, положения, пространстве, размеров, тела
Опубликовано: 07.03.1990
