Номер патента: 154769
Текст

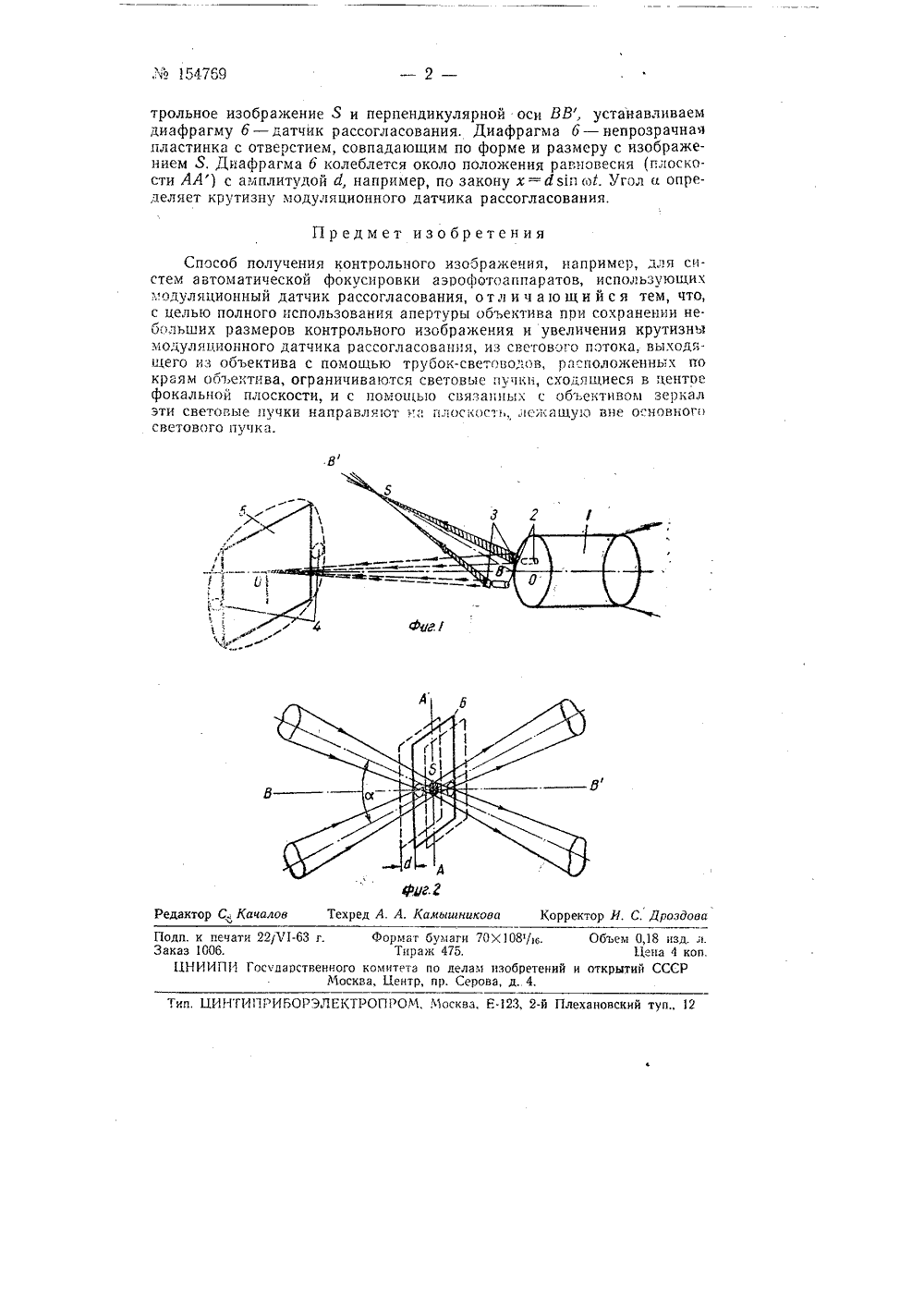

НИ ПИСАНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Подписная группа М 1 В, В, Вацура, В. С. Летохов и Ю, А, Пухлик СПОСОБ ПОЛУЧЕНИЯ КОНТРОЛЬНОГО ИЗОБРАЖЕНИЯЗаявлено 23 июня 1962 г. за783822/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР Снублнковано в Бюллетене изобретений и товарных знаков10 за 1963 г, Известные способы получения контрольного изображения не позволяют использовать полностью апертуру объектива и, что особенно важно, ограничивают крутизну модуляционного датчика рассогласования, например, в системах автоматической фокусировки аэрофотоаппаратов непосредственно по изображению.Предлагаемый способ устраняет эти недостатки путем установки трубок-световодов по краям объектива. С помощью этих световодов ограничивают выходящие из объектива световые пучки, сходящиеся в центре фокальной плоскости, и затем эти световые пучки направляют в плоскость, лежащую вне основного пучка. Угол между световыми пучками определяет крутизну модуляционного датчика рассогласования, устанавливаемого в плоскости контрольного изображения. Установка тоубок-световодов по краям объектива позволяет увеличить угол между световымп пучками и тем самым увеличить крутизну модуляционного датчика рассогласования.На фиг. 1 изображена оптическая схема для осуществления предлагаемого способа; на фиг. 2 - вариант установки датчика рассогласования.Из светового потока, выходящего из объектива 1, с помощью трубок-световодов 2 ограничива 1 отся два узких световых пучка, которые должны сходиться в центре О изображения (на чертеже эти световые пучки показа пунктиром). С помощьо определенным образом повернутых и жестко связанных с объективом зеркалец 3 указанные световые пучки направляются так, что дают изображение в точке 5, лежащей вне основного светового пучка. Апертуры световодов настолько малы, что изображение 5 представляет собой небольшое светлое пятно. Расстояния 5 В и ОВ одинаковы, Световоды устанавливаются в световом пучке так, что при этом виньетируются лишь участки 4 вне формата . в плоскости изображения. В плоскости, проходящей через контрольное изображение 5 и перпендикулярной оси ВВ, устанавливаем днафраГМу о - датЧИК раССОГЛаСОВаНИя. ДИафраГМа 6 в НЕПроараЧНая пластинка с отверстием, совпадающим по форме и размеру с изображением Я. Диафрагма б колеблется около положения равновесия (плоскости АА) с амплитудой И, например, по закону х=Из 1 п пг 1. Угол и определяет крутизну модуляционного датчика рассогласования. Предмет изобретения Способ получения контрольного изображения, например, для систем автоматической фокусировки аэрофотоаппаратов, использующих , одуляционный датчик рассогласования, о т л и ч а ю щ и й с я тем, что, с целью полного использования апертуры объектива при сохранении небольших размеров контрольного изображения и увеличения крутизны модуляционного датчика рассогласования, из светового потока, выходящего из объектива с помощью трубок-световодов, расположенных по краям ооъектива, ограничиваются световые пучки, сходящиеся в центое фокальной плоскости, и с помощью связанных с объективом зеркал эти световые пучки направляот и Глосксть, легкящую вне Основного светового пучка. в Техред А, А. Камышниковп Корректор И. С. Дроздова еда ачалов одп. к печати 22 уУ 1-636каз 1006.ЦНИИПИ Госчдарсттени г. Формат бумаги 70 Х 108/ Тираж 475,венного комитета по делам нзобре Москва, Центр, пр. Серова, д, 4
СмотретьЗаявка
783822
МПК / Метки
МПК: G02B 26/10, G03B 3/00
Метки: 154769
Опубликовано: 01.01.1963
