153767

Номер патента: 297725

Опубликовано: 01.01.1971

Авторы: Патент, Степанов

МПК: D04B 3/00

Метки: вязания, ручного, трикотажных

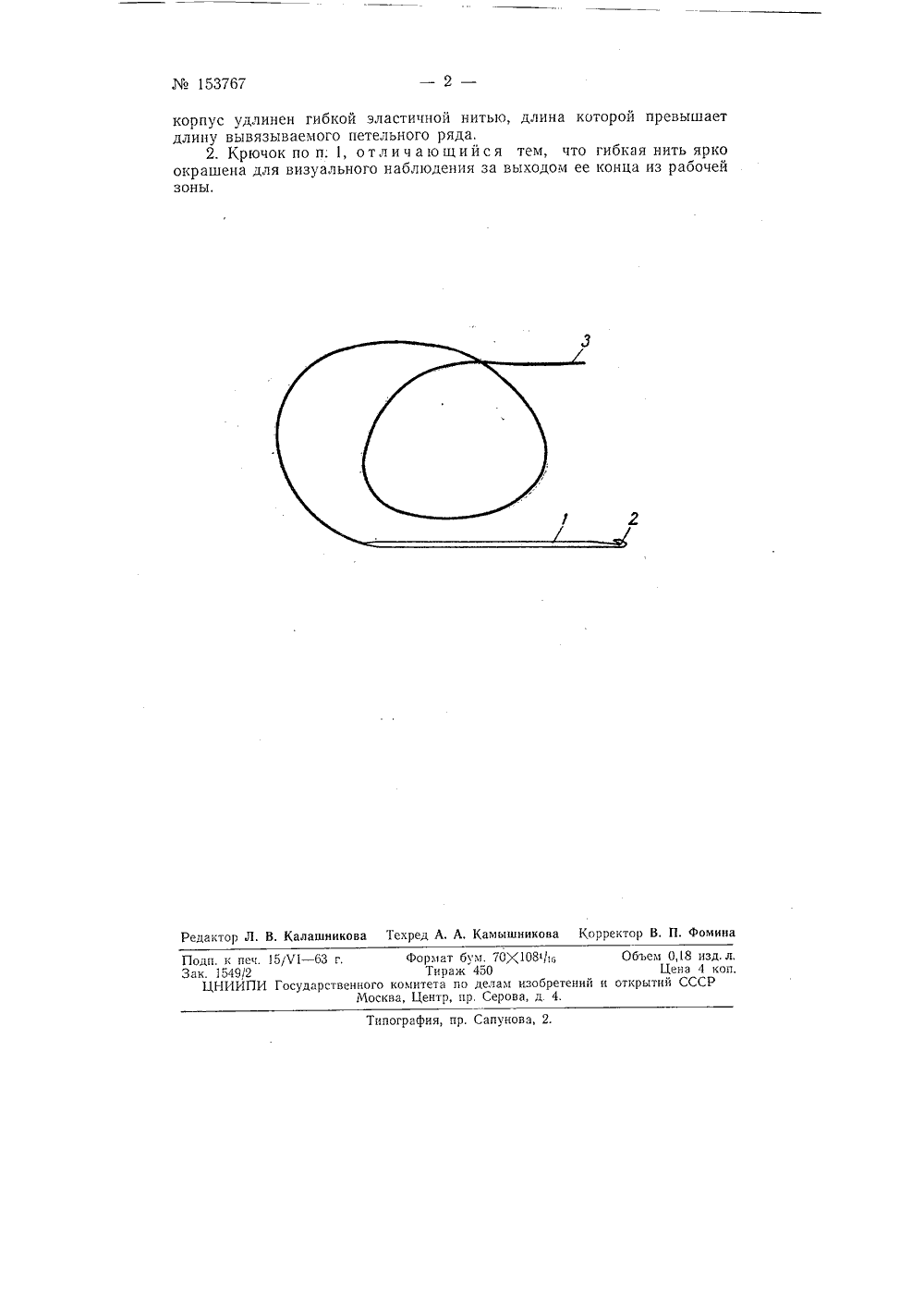

...в сквозном поперечном отверстии меньшего диамет ра, сообщающемся с продольным, расположенным по отношению к нему под углом 20 - 25 и расширенным с одного конца,На чертеже изображен описываемый крючок для ручного вязания трикотажных изде лий (место соединения гибкой нити с корпусом).Крючок содержит корпус 1 и присоединенную к нему гибкую эластичную нить 2, Нить 2 соединена с корпусом при помощи двух от верстий д, 4, просверленных в нерабочей части корпуса. Продольное отверстие 3 направлено вдоль оси корпуса, а сквозное поперечное от. верстие 4, сообщающееся с продольным, рас. положено по отношению к нему под углом а = 20 - 25 и имеет с одного конца расширенную часть а, величина которой определяется отношением 2,5: 2.Для скрепления с...

Номер патента: 1207561

Опубликовано: 30.01.1986

Авторы: Кулабушев, Туренок, Шарапов

МПК: B21D 7/02, B21D 9/00

Метки: гибки, инструмент, ручной, трубопроводов

...пооси полумуфты 1 с коническими фланцами 2, которые обращены друг к другу коническими поверхностями 3 соскругленными рабочими кромками 4,закрепленными по разъему болтами 5.Силовой механизм 6 состоит из корпуса 7 с силовым винтом 8 и входящейв корпус втулки 9 с внутренней резьбой 10 и наружным продольным шпоночным пазом 11, сопряженным со шпонкой 12. Корпус и втулка силовогомеханизма имеет опорные выступы 13и кронштейны 14 с упорными винта -.ми 15, которые входят в кольцевыеканавки 16 на периферии фланцев гибочных муфт, Силовой винт снабженсъемной рукояткой 17, а корпус -съемной поддерживающей рукояткой 18Ручной инструмент для гибки работает следующим образом.На конец не состыкованного трубопровода 19 надевают по очередности полумуфты...

Номер патента: 1699351

Опубликовано: 15.12.1991

Автор: Кафеев

МПК: D04B 3/02

Метки: вязания, крючок, ручного

...с язычком 5 и касательной 16 к этой образующей 15. При этом величина угла определена эмпирическим путем, а его выбирают в пределах 20 - 25.На фиг. 2 условно показаны сечения эллипсовидной формы.Предлагаемый крючок может быть изготовлен путем штамповки или другими известными способами, После штамповки крючок подвергают механической обработке (например, путем шлифовки) до получейия шероховатости рабочих поверхностей Ва = 0,32 - 0,16 (8 - 9 кл. чистоты).Вязание трикотажных изделий с помощью предлагаемого крючка осуществляют следующим образом.Из нити выполняют "восьмерку", через одну иэ петель "восьмерки" продевают головку 3 крючка и, поддерживая ее на указанном пальце правой руки, подводят под нить, затем выполняют легкий поворот...

Номер патента: 1520163

Опубликовано: 07.11.1989

Автор: Сентерюхин

МПК: D04B 5/00

Метки: вязания, держатель, нитеводителей, приспособлению, ручному, сентерюхина

...постоянство площади поперечного сечения выемки при перемещении от верхнего основания к нижнему. Зацепы при этом могут быть как плоские, так и выполненные с изгибом по дугам с радиусом, равном радиусу нитеводителя. В известном устройстве поперечное сечение нитеводителя имеет овальную форму, сам нитенодитель представляет сплющенный конус, а 35 захваты выполнены по коническим.Держателем нитеводителей пользу" ются следующим образом.Сначала заряжают нитеводители нитями с отобранными цветами, Их мо жет быть больше, чем выемок н нитеводителе. Если из нитеводителя выходит начало нити, то нитенодитель вставляется со стороны большого основания 2 в соответствующую выемку 45 до упора захватами, последние, за исключением цилиндрических...

Номер патента: 1532615

Опубликовано: 30.12.1989

Автор: Сентерюхин

МПК: D04B 5/00

Метки: вязания, приспособлению, приставка, ручному, сентерюхина

...и 8) Фиксатор 24, выполненный в виде уступа,В набор к присцособлецию для вязания должны входить ссескопько приставок с различными расстояниями междурядом 4 элементов 5 и фиксатором 24или полкой 3,Приставкой к ручному приспособлению пользуются следующим образом,При необходимости измессения длины петель при вязании более,чем в одном ряду,и если это расстояние це соответствует расстоянию между крючкамипротивоположных пласнок приспособления для вязания (предпочтительно меньше), то выбирасот соответствующеебудущему рисунку вязки приспособление из числа изображенных на Фиг.1,4, 6 и 7 в зависимости от числа рядов с различной длиной петель. Предположим, выбирают приспособление сдвумя дополнительными рядами элементов 5 с регулируемым...
