Номер патента: 152769
Текст

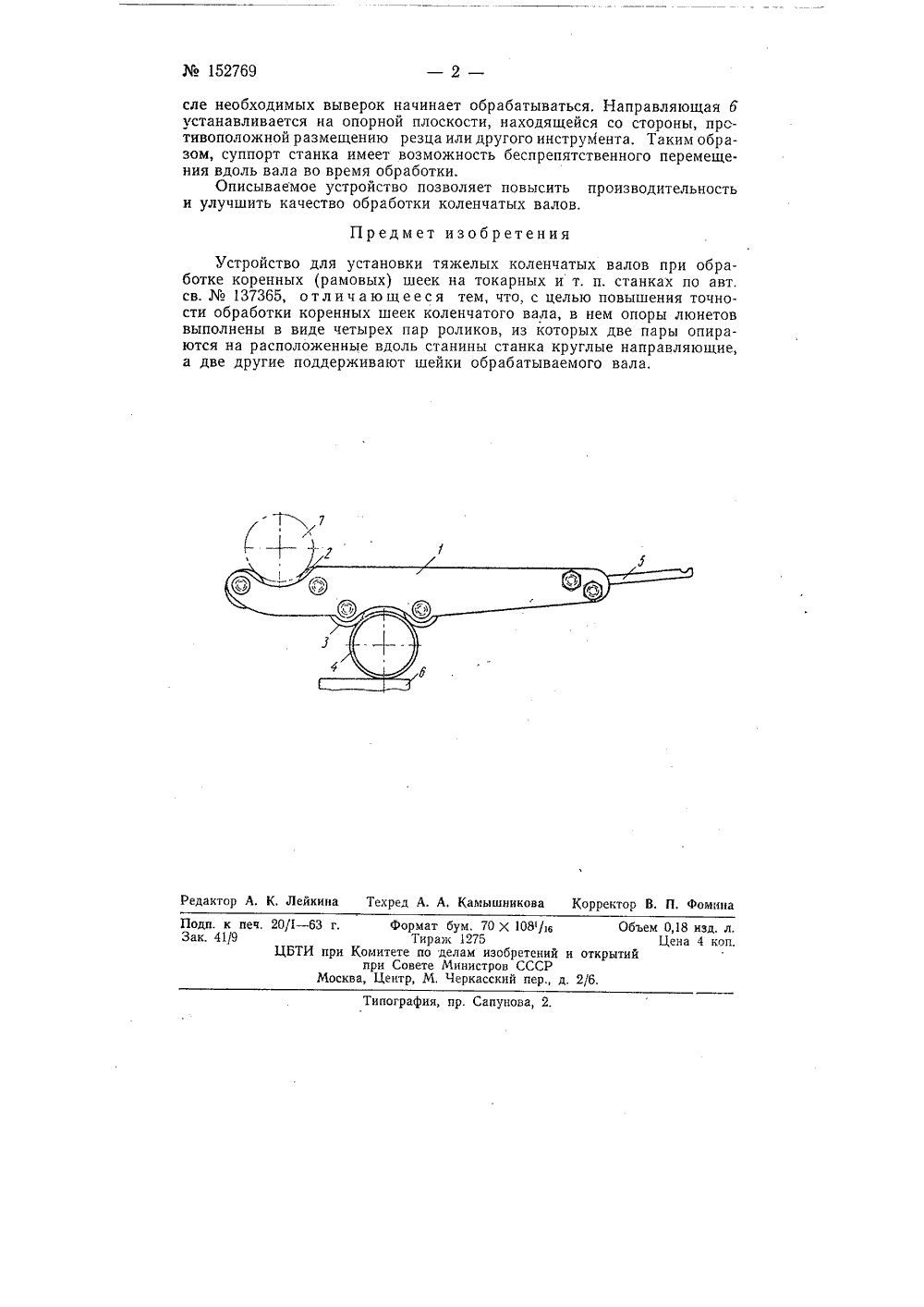

152769 СССР БЩ.н 1 ЩТГ;гй ОПИСАНИЕ ИК ЗАВИСИМОМУ АВТОР ОБРЕТЕНИЯОМУ СВИДЕТЕЛЬСТЮ,/Я Я 2 одписная Е. Жемчужников УСТРОЙСТВО ДЛЯ УСТАНОВКИ ТЯЖЕЛЫХ КО ВАЛОВ ПРИ ОБРАБОТКЕ КОРЕННЫХ (РАМОВНА ТОКАРНЫХ. И т. п. СТАНКАХ НЧАТЫХ ) ШЕЕК а735828/25й при Совете Минитений2 за 19631960 г. на имя того 61 г. крыт изобр июля Заявлено 26 июня ет по делам изобретений и Опубликовано в Бюллетен ное авт. св.137365 от 18тров СССРг.же лица в ом сн Известны различные конструкции устройств для установки тяжелых коленчатых валов при обработке коренных (рамных) шеек на токарных и т. и. станках, Одно из таких устройств, основанное на способе, описанном в авт. св.1373 б 5, содержит подвесные поддерживающие люнеты, снабженные наборными противовесами для компенсации прогибов вала под действием его собственного веса.В описываемом устройстве для повышения точности обработки коренных шеек вала опоры люнетов выполнены в виде четырех пар роликов, из которых две пары опираются на расположенные вдоль станины станка круглые направляющие, а две другие поддерживают шейки обрабатываемого вала.На чертеже схематически изображено описываемое устройство.Устройство для установки тяжелых коленчатых валов при обработке коренных шеек на токарных и других станках состоит из щек 1, проставочных колец 2, расположенных между щеками, опорных роликов 3, поддерживающих роликов 4, рычага 5 для подвешивания противовесов и направляющей 6 круглого сечения.После подъема коленчатого вала на станок под коленчатые шейки 7 вала подводят ролики 4 таким образом, чтобы они все вошли в соприкосновение с шейками. Подбор противовесов производится до тех пор, пока вал не будет вывешен и установлен с необходимой точностью, после чего он фиксируется с помощью зажимных приспособлений и по152769 Предмет изобретения Устройство для установки тяжелых коленчатых валов при обработке коренных (рамовых) шеек на токарных и т, п. станках по авт. св.137365, о тл и ч а ю щ ее с я тем, что, с целью повышения точности обработки коренных шеек коленчатого вала, в нем опоры люнетов выполнены в виде четырех пар роликов, из которых две пары опираются на расположенные вдоль станины станка круглые направляющие, а две другие поддерживают шейки обрабатываемого вала.формат бум. Тираж 127 р К те по делам при Совете Мини осква, Центр, М, ЧеркХ 108/16 Подп. кЗак. 41/9 изобретений тров СССР сский пер отк пография, пр. Сапунова, 2. сле необходимых выверок начинает обрабатываться. Направляющая б устанавливается на опорной плоскости, находящейся со стороны, противоположной размещению резца или другого инструмента. Таким образом, суппорт станка имеет возможность беспрепятственного перемещения вдоль вала во время обработки.Описываемое устройство позволяет повысить производительность и улучшить качество обработки коленчатых валов.
СмотретьЗаявка
735828
МПК / Метки
МПК: B23B 5/22
Метки: 152769
Опубликовано: 01.01.1963
