Способ защиты плотины от разрушения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

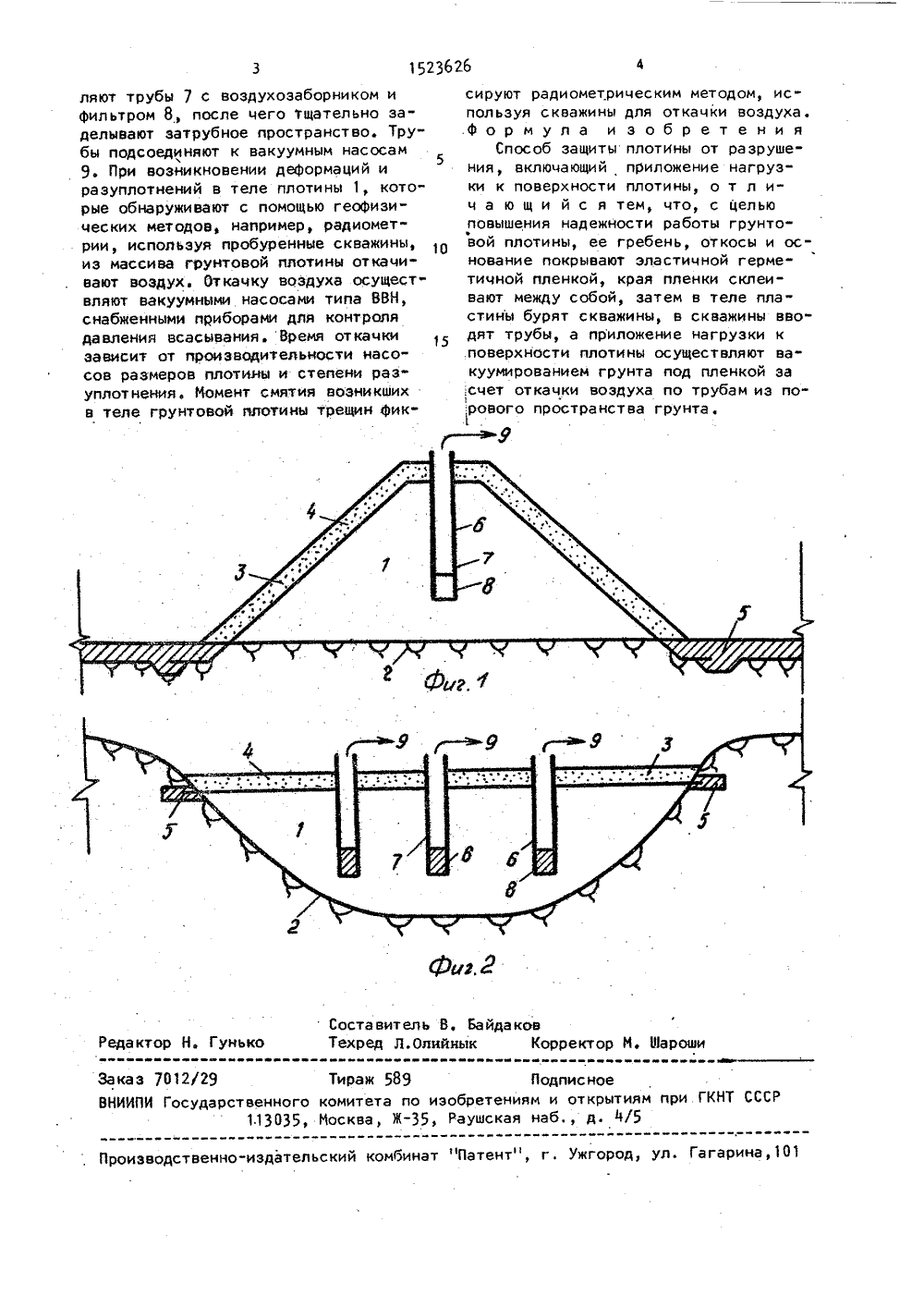

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119)1523626 1)4 Е 02 В 3/16 7/ ПИСАНИЕ ИЗОБРЕТЕН юзного роектн иоти ов,о СССР981.ССР .1982. воз(даммь не эл гр Дл ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР Н АВТОРСКОМУ САЙИДЕ(71) Белорусский Филиал Всенаучно"исследовательского иго института галлургии(56) Авторское свидетельствН 983 177, кл. Е 02 В 7/06,Авторское свидетельствоН 4 1104198, кл. Е 02 В 3/16,(54) спосоБ зди 1 иты плотины от РдзРУШ ЕНИЯ Изобретение относится к гидротехническому строительству и может быть применено при возведении плотин из грунтовых материалов.Цель изобретения - повышение надеж ности работы грунтовой плотины,На Фиг. 1 изображена плотина, поперечный разрез; на Фиг. 2 - то же, продольный разрез.Плотина 1 расположена на воздухопроиицаемом основании 2 и покрытаастичной герметичной пленкой 3 поебне верховому и низовому откосам,я защиты от воздействия внешних факторов пленка покрыта слоем грунта 4, С целью повышения герметичности массива грунтовой плотины под пленкой края пленки идут в сопряжение с воз" духонепроницаемым основанием, например с помощью глинистого замка 5,(57) Изобретение относится к гидротехническому строительству, Цель избретения." повышение надежности работы грунтовой плотины. Гребень, откосы и основание плотины (или ограждающей дамбы) покрывают эластично"полиэтиленовой пленкой. В теле плны бурят скважины, по которым вакуумируют объем грунта под пленкой, сздавая тем самым давление на грунтплотины, достаточное для смятияникающих при деформации плотиныбы) трещин. Это позволит защититплотины и ограждающие дамбы от разрушения при их подработке и исключить связанные с этим негативные явления. 2 ил. В скважину 6 в теле плотины вводят трубы 7, На конце .трубы снабжены воздухозаборниками с Фильтром 8. Трубы подсоединяют к вакуумным насосам 9.Способ осуществляют следующим образом.Плотину 1 отсыпает на воздухонепроницаемое основание 2 и покрывают эластичной герметичной пленкой 3 по гребню, верховому и низовому откосам. Для защиты от воздействия внешних Факторов пленку покрывают слоем грун" та 4. С целью повышения герметичности массива грунтовой плотины под пленкой края пленки склеивают между собой и сопрягают с воздухонепроницаемым основанием с помощью глинистого замка 5. В теле плотины 1 бурят скважины б до глубины, равной половине высоты плотины. В скважины встав1523626 ставитель В. Байдаковхред Л.Олийнык Корр Редактор Н. М, Вароаи Подписноебретениям и открытиямаушская наб., д. 4/5 Т СССР одственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина 1 ляют трубы 7 с воздухозаборником ифильтром 8, после чего тщательно заделывают затрубное пространство. Тру"бы подсоединяют к вакуумным насосам9. При возйикновении деформаций иразуплотнений в теле плотины 1, которые обнаруживают с помощью геофизических методов, например, радиомет"рии, используя пробуренные скважины,из массива грунтовой плотины откачивают воздух. Откачку воздуха осущест"вляют вакуумными насосами типа ВВН,снабженными приборами для контролядавления всасывания, Время откачкизависит от производительности насосов размеров плотины и степени разуплотнения. Момент смятия возникшихв теле грунтовой плотины трещин фикЗаказ 7012/29 Тираж 589ВНИИПИ Государственного комитета по113035, Москва, Жсируют радиометрическим методом, используя скважины для откачки воздуха,формула и зобретения 5Способ защиты плотины от разрушения, включающий приложение нагрузки к поверхности плотины, о т л ич а ю щ и й с я тем, что, с цельюповышения надежности работы грунтовой плотины, ее гребень, откосы и основание покрывают эластичной герметичной пленкой, края пленки склеивают между собой, затем в теле пластины бурят скважины, в скважины ввоиложение нагрузкиповерхности плотины осуществляют вакуумированием грунта под пленкой засчет откачки воздуха по трубам из по 1рового пространства грунта.У
СмотретьЗаявка
4324687, 09.10.1987
БЕЛОРУССКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНОГО ИНСТИТУТА ГАЛУРГИИ
БУЛАТОВ ГЕОРГИЙ ЯКОВЛЕВИЧ, БУЛАТОВ АЛЕКСАНДР ГЕОРГИЕВИЧ, КОРБУТ СЕРГЕЙ ЮРЬЕВИЧ, ВОРОБЬЕВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, ИВАНОВ ГЕННАДИЙ ПАВЛОВИЧ, ШЕМЕТ СЕРГЕЙ ФЕДОРОВИЧ
МПК / Метки
Метки: защиты, плотины, разрушения
Опубликовано: 23.11.1989
Код ссылки
