Индикатор уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1520348
Автор: Прохоров
Текст

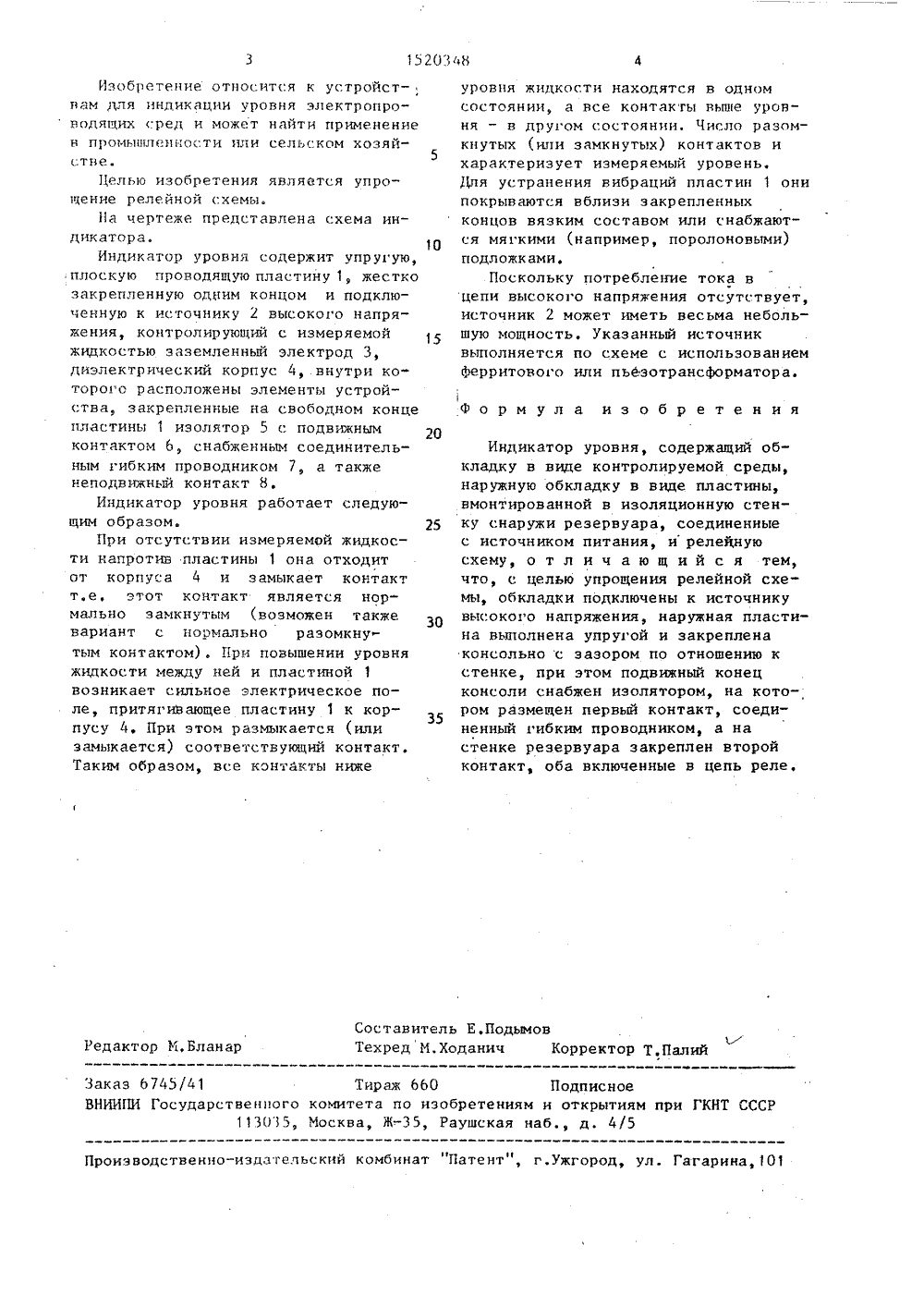

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 19) 111 0348 СССРСАНИЕ ИЗОБРЕТЕНИЯ 2 исследоваструкторскии щей природнойшленности оров ые законыВысшая школа,и/26, 197во СССР 26, 1973 6, 1 69 4) ИНДИКАТОР УРОВНЯ7) Изобретение относит к устро ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ АВТОРСКОМУ СВИДЕТЕЛЬСТВ 1 (21) 4223006/24-10 (22) 20.02.87(46) 07.11.89. Бюй. У 4 (71) Всесоюзный научнотельский и проектно-кон институт охраны окружаю среды в угольной промы (72) Г.А.Прохоров и А.Г (53) 681,128(088.8) (56) Иродов И.Е. Основн электромагнетизма. М.: 1983, с.102, з 4.8.Заявка Великобритани Р 1472025, кл, С 01 Г 2Авторское свидетельс Р 447570, кл. С 01 Р 23Патент Англии Р 1154295, кл. С 01 Р 2 1) 4 С О 1 Р 23/24, С 01 Г 23/26 вам для индикации уровня электропроводных сред. 1 елью изобретения является упрощение релейной схемы. Упругая плоская проводящая пластина 1закреплена консольно снаружи сосуда,корпус 4 которого выполнен из диэлектрического материала, Пластина1 соединена с источником 2 высокогонапряжения, с вторым выходом которого соединен электрод 3, погруженный в контролируемую среду. Первыйконтакт 8 внешней электрической цеписоединен с корпусом 4, а второй контакт установлен на изоляторе 5, прикрепленном к консольной пластине 1.При наличии жидкости на отметке установки пластины 1 за счет электростатических сил происходит приближение пластины 1 к стенке корпуса 4.Перемещение упругой пластины ведет1520348 Формула изобретения Составитель Е,Подымовг Техред М,Ходанич Корректор Т,Палий Редактор М,Бланар Заказ 674541 Тираж 660 ПодписноеБНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат Патент", г.Ужгород, ул. Гагарина,101 Изобретение относится к устройствам для индикации уровня электропро водящих сред и может найти применение в промышленности или сельском хозяйстне.Целью изобретения является упрощение релейной схемы.1 а чертеже представлена схема индикатора. 10Индикатор уровня содержит упругую, ,плоскую проводящую пластину 1, жестко закрепленную одпим концом и подключенную к источнику 2 высокого напряжения, контролирующий с измеряемой жидкостью заземленный электрод 3, диэлектрический корпус 4,.внутри которого расположены элементы устройства, закрепленные на свободном концепластины 1 изолятор 5 с подвижнымконтактом 6, снабженным соединительным гибким проводником , а также неподвижный контакт 8.Индикатор уровня работает следующим Образома 25При отсутствии измеряемой жидкости напротив пластины 1 она отходит от корпуса 4 и замыкает контакт т,е, этот контакт является нормально замкнутым (возможен такжевариант с нормально разомкнутым контактом), При повышении уровня жидкости между ней и пластиной 1 возникает сильное электрическое поле, притягивающее пластину 1 к корпусу 4, При этом размыкается (илизамыкается) соответствующий контакт. Таким образом, все контакты ниже уровня жидкости находятся в одномсостоянии, а все контакты вьше уровня - в другом состоянии. Число разомкнутых (или замкнутых) контактов ихарактеризует измеряемый уровень,Для устранения вибраций пластин 1 онипокрываются вблизи закрепленныхконцов вязким составом или снабжаются мягкими (например, поролоновыми)подложками,Поскольку потребление тока вцепи высокого напряжения отсутствует,источник 2 может иметь весьма небольшую мощность, Указанный источниквыполняется по схеме с использованиемФерритового или пьезотрансформатора. Индикатор уровня, содержащий обкладку в виде контролируемой среды, наружную обкладку в виде пластины, вмонтированной в изоляционную стенку снаружи резервуара, соединенные с источником питания, и релейную схему, о т л и ч а ю щ и й с я тем, что, с целью упрощения релейной схемы, обкладки подключены к источнику высокого напряжения, наружная пластина выполнена упругой и закреплена консольно с зазором по отношению к стенке, при этом подвижный конец консоли снабжен изолятором, на котором размещен первый контакт, соединенный гибким проводником, а на стенке резервуара закреплен второй контакт, оба включенные в цепь реле.
СмотретьЗаявка
4223006, 20.02.1987
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ОХРАНЫ ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ В УГОЛЬНОЙ ПРОМЫШЛЕННОСТИ
ПРОХОРОВ ГРИГОРИЙ АЛЕКСЕЕВИЧ, ПРОХОРОВ АЛЕКСЕЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: G01F 23/24, G01F 23/26
Опубликовано: 07.11.1989
Код ссылки
<a href="https://patents.su/2-1520348-indikator-urovnya.html" target="_blank" rel="follow" title="База патентов СССР">Индикатор уровня</a>
Устройство для создания звукопоглощения металлической пластиной в жидкости
Номер патента: 1824648
Опубликовано: 30.06.1993
Автор: Кабарухин
МПК: G10K 11/00
Метки: жидкости, звукопоглощения, металлической, пластиной, создания
...При выключении электролиэного напряжения, этим моментам времени соогветствуют задние фронты подаваемых на злектролизные пластины импульсных напряжений, сформировавшиеся слои резонансных частот распространяющегося через них сигнала приграничных пузырьков мгновенно исчезнуть не могут. Сформировавшаяся оптимальная для частоты распространяющегося сигнала структура слоя в течение нескольких секунд сохраняется, а затем начинает постепенно разрушаться в результате диффузии газа иэ пузырьков в жидкость, коагуляции пузырьков и их всплытия и т.п. Соответственно, вначале средний уровень сигнала, претерпевшего поглощение на сформировавшейся системе слоев, в течение нескольких секунд остается практически постоянным, а затем начинает возрастать в...
