Газораспределительная решетка аппарата кипящего слоя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

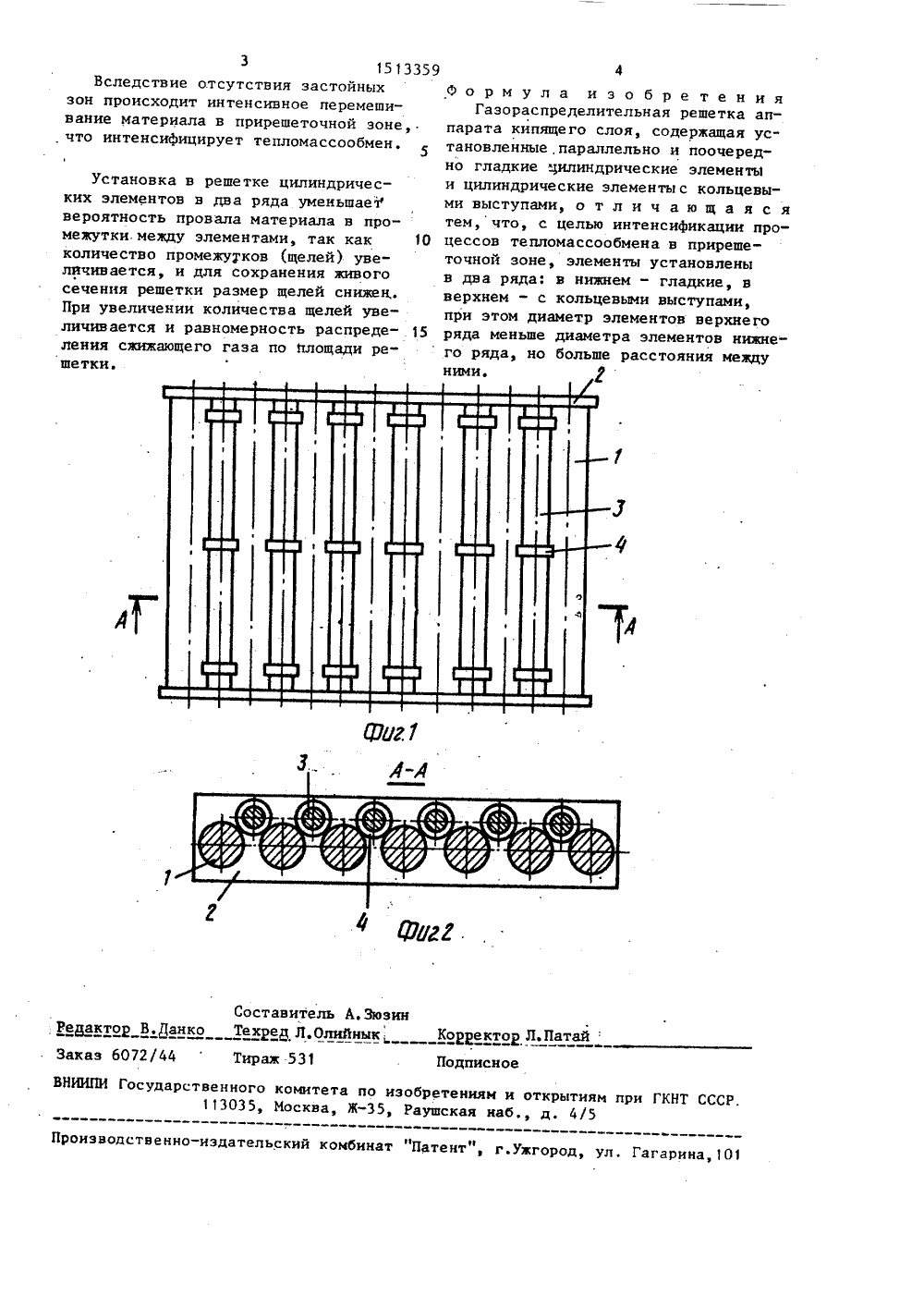

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А И 9 д 4 Р 27 В 15/1 ВСЕСОЮЗНАЯявлю- иаковыЕ ДАБЛЭТЕРНА ОПИСАНИЕ ИЗОБРЕТЕНИЯ и ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЬТИЯМПРИ ГКНТ СССР й АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Белорусский комплексный проектно-изыскательский и научно-исследовательский институт топливной промышленности "Белниитоппроект" (72) Н.С.Шабан, Ю.М.Мультан,С.Г.Олешкевич и В.А.Тугусов(56) Авторское свидетельство СССР В 558701, кл. В 01 .У 8/44, 1977.Авторское. свидетельство СССР В 1141286, кл. Р 26 В 17/10, 1985.:Изобретение относится к энергетике, химической, угольной, металлургической и другим областям техники, где применяются аппараты для термообработки материалов в кипящем слое.Цель изобретения - интенсификация процессов тепломассообмена в прирешеточной зонеНа фиг.1 показана. решетка, общий вид; на фиг,2 - разрез А"А на фиг.1.Газораспределнтельная решетка аппарата кипящего слоя содержит параллельно установленные с промежутками цилиндрические элементы 1, которые соединяются неподвижно с пластинами 2. В промежутках между элементаи 1 нижнего ряда установлены неподвижно цилиндрические элементы 3 верхнего ряда с зазором, установленным при помощи кольцевых выступов 4. Промежутки между элементами 1 нижнего ряда должны быть меньше диаметра 2(54) ГАЗОРАСПРЕДЕЛИТЕЛЬНЛЯ РЕШЕТКААППАРАТА КИПЯЩЕГО СЛОЯ(57) Изобретение относится к энергетической, химической и др. отраслямпромьппленности и позволяет повыситьинтенсивность тепломассообмена в прирешетчатой зоне, Газораспределительная решетка содержит установленныев два ряда цилиндрические элементы -нижние гладкие, верхние с кольцевыми выступами, при этом диаметр элементов верхнего ряда меньше диаметраэлементов нижнего ряда, но большерасстояния между ними. 2 ил,элементов 3 верхнего ряда, а диаметр элементов 3 верхнего ряда меньше диа метра элементов 1 нижнего ряда.Газораспределительная решетка работает следующим образом.Псевдоожижающий газ подается между цилиндрическими элементами 1 и, раздваиваясь, поступает между цилин" дрическими элементами 1 и 3 в основания ячеек, образованных элементами 3, в виде встречных струй. Фонтан частиц выбрасывается из ячейки вверх Опускаясь, частицы скатываются по цилиндрическим элементам в "кратер" ячейки, поэтому отсутствует возможность образования застойных зон. Выполнение элементов верхнегоряда диаметром, меньшим диаметра элментов нижнего ряда, также снижаетвероятность образования застойныхзон.Составительор В.Данко Техред Л.Олий Зюзин топ Л.Патайе ор ное 72/44Тираж осударственного 11303 5, Зака Подпи ВНИИПИ комитет Москва,ГКНТ СССР о35 обретенияРаушская и открытия б д. 4/5 изводственно-иэдательский комбинат "Патент", г.Ужгоро гарина,0 Э 1513359Вследствие отсутствия застойных зон происходит интенсивное перемешивание материала в прирешеточной зоне,. что интенсифицирует тепломассообмен. Установка в решетке цилиндрических элементов в два ряда уменьшает вероятность провала материала в промежутки между элементами, так как 1 О количество промежутков (щелей) увелйчивается, и для сохранения живого сечения решетки размер щелей снижен,. При увеличении количества щелей увеличивается и равномерность распреде ления сжижающего газа по площади решетки. Формула изобретенияГазораспределительная решетка аппарата кипящего слоя, содержащая установленные,параллельно и поочередно гладкие цилиндрические элементы и цилиндрические элементы с кольцевыми выступами, о т л и ч а ю щ а я с я тем, что, с целью интенсификации процессов тепломассообмена в прирешеточной зоне, элементы установлены в два ряда: в нижнем - гладкие, в верхнем - с кольцевыми выступами, при этом диаметр элементов верхнего ряда меньше диаметра элементов нижнего ряда, но больше расстояния между ними. г
СмотретьЗаявка
4350537, 25.12.1987
БЕЛОРУССКИЙ КОМПЛЕКСНЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТОПЛИВНОЙ ПРОМЫШЛЕННОСТИ "БЕЛНИИТОППРОЕКТ"
ШАБАН НИКОЛАЙ СТЕПАНОВИЧ, МУЛЬТАН ЮРИЙ МИХАЙЛОВИЧ, ОЛЕШКЕВИЧ СЕРГЕЙ ГЕНРИХОВИЧ, ТУГУСОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F27B 15/10
Метки: аппарата, газораспределительная, кипящего, решетка, слоя
Опубликовано: 07.10.1989
Код ссылки
<a href="https://patents.su/2-1513359-gazoraspredelitelnaya-reshetka-apparata-kipyashhego-sloya.html" target="_blank" rel="follow" title="База патентов СССР">Газораспределительная решетка аппарата кипящего слоя</a>
