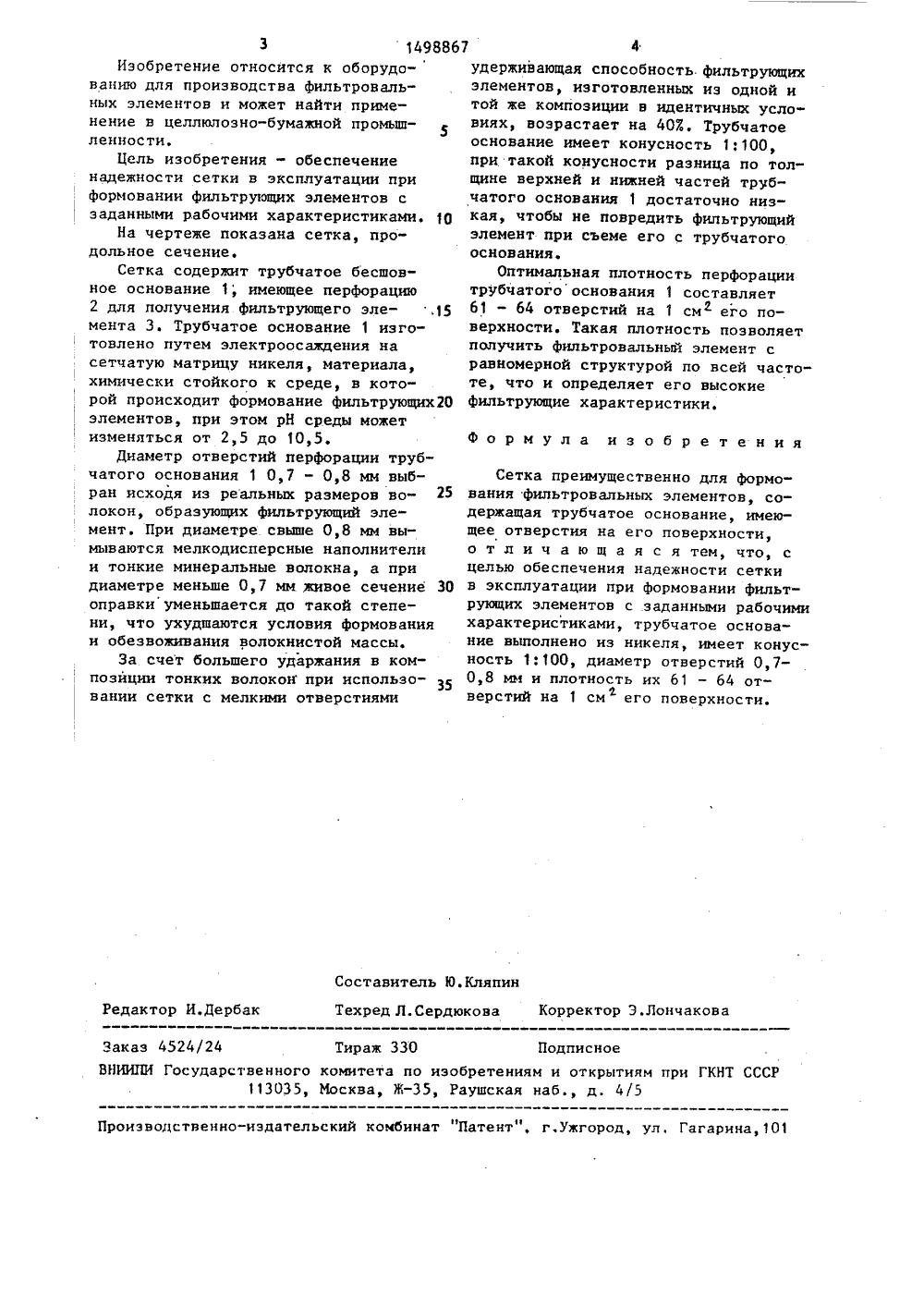

(51) 4 Р 21 Л 7/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Марийский филиал Всесоюзногонаучно-исследовательского институтабумаги Всесоюзного научно-производственного объединения бумажной промышленности(57) Изобретение относится к оборуЯО 1498867 А 1 2дованию для производства фильтровальных элементов и может найти применение в бумажной промышленности, Цель изобретения - обеспечение надежности сетки в эксплуатации при формовании фильтрующих элементов с заданными рабочими характеристиками. Сетка содержит трубчатое бесшовное основание 1, имеющее перфорацию 2 для получения фильтрующего элемента 2. Трубчатое основание изготовлено путем электро- осаждения никеля на сетчатую матрицу, имеет конусность 1:100, диаметр отверстий 0,7-0,8 мм и плотность их 61-64 отверстий на 1 см его поверхности. Благодаря этим характеристикам сетки обеспечивается ее надежность в работе и высокое качество фильтровальных элементов. 1 ил.7 Формула изобретения Сетка преимущественно для формования фильтровальных элементов, содержащая трубчатое основание, имеющее отверстия на его поверхности, о т л и ч а ю щ а я с я тем, что, с целью обеспечения надежности сетки в эксплуатации при формовании фильтрующих элементов с заданными рабочими характеристиками, трубчатое основание выполнено из никеля, имеет конус- ность 1 ф 100, диаметр отверстий 0,7- 0,8 мм и плотность их 61 - 64 отверстий на 1 см его поверхности,й Составитель Ю.КляпинТехред Л.Сердюкова Корректор Э.Лончакова Редактор И.Дербак Заказ 4524/24 Тираж 330 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 3 149886Изобретение относится к оборудоваюпо для производства фильтровальных элементов и может найти применение в целлюлозно-бумажной промьпп 5ленности,Цель изобретения - обеспечениенадежности сетки в эксплуатации приформовании фильтрующих элементов сзаданными рабочими характеристиками. 10На чертеже показана сетка, продольное сечение.Сетка содержит трубчатое бесшовное основание 1; имеющее перфорацию2 для получения фильтрующего эле- .15мента 3. Трубчатое основание 1 изготовлено путем электроосаждения насетчатую матрицу никеля, материала,химически стойкого к среде, в которой происходит формование фильтрующих 20элементов, при этом рН среды можетизменяться от 2,5 до 10,5.Диаметр отверстий перфорации трубчатого основания 1 0,7 - 0,8 мм выбран исходя из реальных размеров волокон, образующих фильтрующий элемент. При диаметре свыше 0,8 мм вымываются мелкодисперсные наполнителии тонкие минеральные волокна, а придиаметре меньше 0,7 мм живое сечение 30оправки уменьшается до такой степени, что ухудшаются условия формованияи обезвоживания волокнистой массы.За счет большего ударжания в композиции тонких волокон при использованин сетки с мелкими отверстиями удерживающая способность фильтрующих элементов, изготовленных из одной и той же композиции в идентичных условиях, возрастает на 403. Трубчатое основание имеет конусность 1:100, при такой конусности разница по толщине верхней и нижней частей трубчатого основания 1 достаточно низкая, чтобы не повредить фильтрующий элемент при съеме его с трубчатого основания.Оптимальная плотность перфорации трубчатогооснования 1 составляет 61 - 64 отверстий на 1 см его поверхности. Такая плотность позволяет подучить фильтровальный элемент с равномерной структурой по всей частоте, что и определяет его высокие фильтрующие характеристики.
СмотретьЗаявка
4006582, 14.01.1986
МАРИЙСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА БУМАГИ ВСЕСОЮЗНОГО НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ БУМАЖНОЙ ПРОМЫШЛЕННОСТИ
ЩЕКИНА НИНА НИКОЛАЕВНА, КОРНИЛОВ ЕВГЕНИЙ ФЕДОРОВИЧ, РЯБКОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, ПЕРЛОВ СОЛОМОН ШЛЕМОВИЧ
МПК / Метки
МПК: D21J 7/00
Метки: сетка
Опубликовано: 07.08.1989
