Способ дистанционного сообщения сигналов точного времени
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

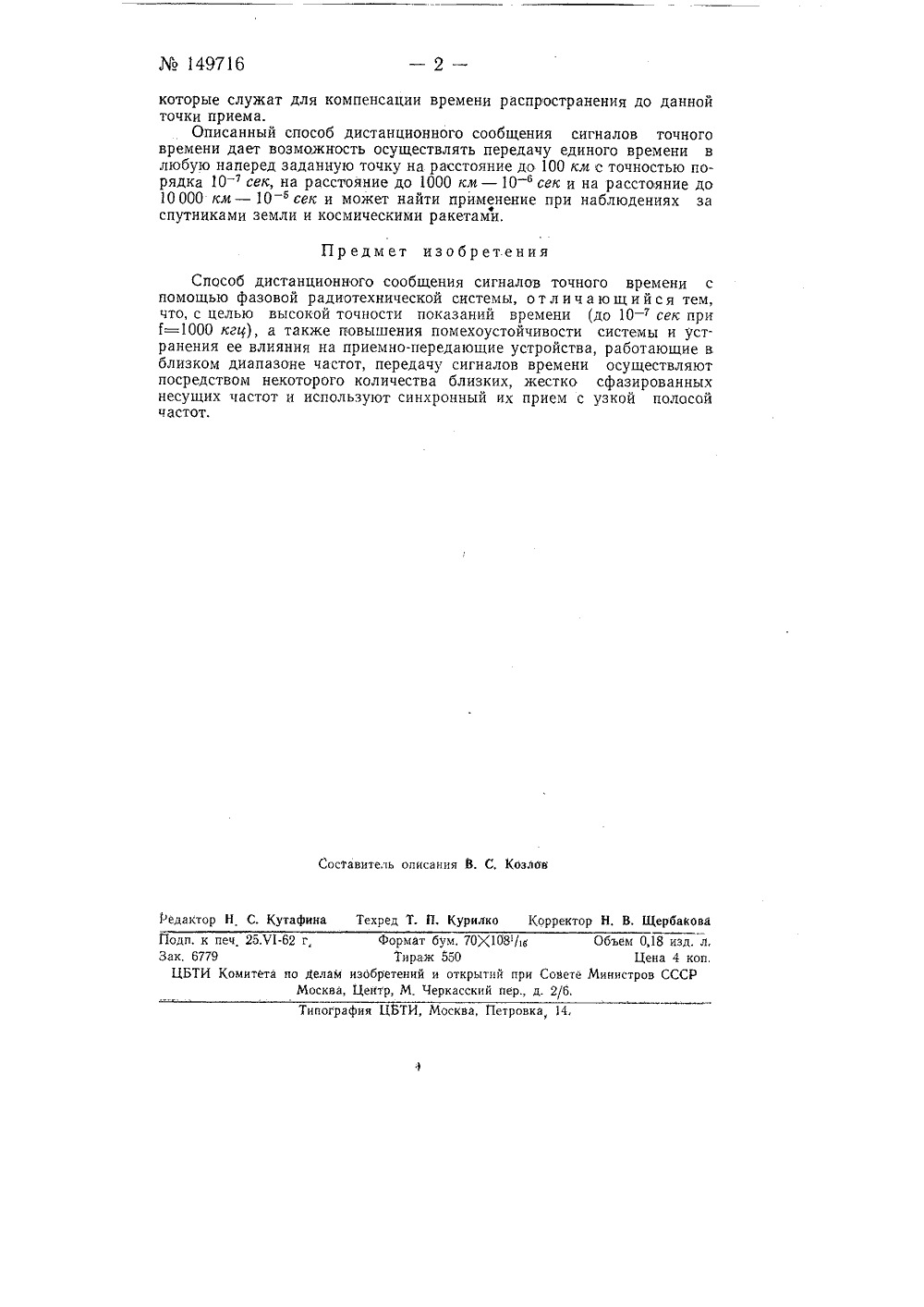

Класс 830, 5149716 СССР г.; ;1 "1 с ИСАНИтЕ ИЗОБРЕТЕНИЯАВТОРСНОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 2 цкии натьев СООБЩЕНИЯ СИГНАЛОЕМЕНИ ОСОБ ДИСТАНЦИОННОГ ТОЧНОГО57286/26ри Совете Министров СССР за ЛРа рцтпй Заявлено 4 марта 196 в Комитет по иенам изобретений инй ЛЪ 16 за 1962 о в Бюллетене Оптбпиков зобре Известные способы дистанционного сообщения сигналов точного времени с помощью фазовой радиотехнической системы обеспечивают точность показаний времени всего лишь до нескольких сотых долей секунды, что в некоторых случаях оказывается недостаточным. Кроме того передаваемые сигналы мешают работе приемно-передающих устройств, работающих в близком диапазонс частот. В свою очередь указанные приемно-передающие устройства создают помехи приему сигналов точного времени.По предлагаемому способу повышение точности показаний времени 1 до 10 - т сек при частоте 1000 кги), повышение помехоустойчивости системы и устранение ее влияния на приемно-передающие устройства достигнуты передачей сигналов времени посредством некоторого количества близких, жестко сфазированных несущих частот и использованием синхронного их приема с узкой полосой частот,По описываемому способу сигналы излучаются центральной радиостанцией на различных частотах поочередно, По первому сигналу определяют сотые доли, по второму - десятые доли секунд, по третьему и четвертому сигналам - секунды и десятые доли секунд и т. д, Для получения отсчета абсолютного времени с точностью, например, до 1 О- сею требуется передать восемь частот, Жестко сфазированные несушие частоты принимают на синхронный узкополосный приемник.Система автоподстройки фазы тракта приемников включает в себя следящие системы и аттенюаторы, через которые сигнал от устройства формирования частоты в определенной последовательности, определяемой коммутатором, подключается ко входу приемника, Система авто- подстройки фазы сформированных частот обеспечивает равенство фаз сформированных частот и принимаемых сигналов. Построенные по фазе сигналы подают на индикаторное устройство через фазовращател:1,149716которые служат для компенсации времени распространения до данной точки приема.Описанный способ дистанционного сообщения сигналов точного времени дает возможность осуществлять передачу единого времени в любую наперед заданную точку на расстояние до 100 км с точностью порядка 10- сек, на расстояние до 1000 км - 10 -сек и на расстояние до 10000 км - 10 сек и может найти применение при наблюдениях заФспутниками земли и космическими ракетами.Предмет изобретенияСпособ дистанционного сообщения сигналов точного времени с помощью фазовой радиотехнической системы, о т л и ч а ю щ и й с я тем, что, с целью высокой точности показаний времени (до 10 - т сек при 1=1000 кгпв), а также повышения помехоустойчивости системы и устранения ее влияния на приемно-передающие устройства, работающие в близком диапазоне частот, передачу сигналов времени осуществляют посредством некоторого количества близких, жестко сфазированных несущих частот и используют синхронный их прием с узкой полосой частот.Составитель описания В. С. КозловРедактор Н С. Кутафина Техред Т. П. Курилко Корректор Н, В. ЩербаковаПодп. к печ 25 Мг, Формат бум, 70 Х 108/м Объем 0,18 изд. л,Зак, 6779 Тираж 550 Цена 4 коп,ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, М. Черкасский пер., д. 2/6.Типография ЦОТИ, Москва, Петровка 14
СмотретьЗаявка
657286, 04.03.1960
Игнатьев Г. Ф, Кузнецкий С. С
МПК / Метки
МПК: G04F 10/00
Метки: времени, дистанционного, сигналов, сообщения, точного
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-149716-sposob-distancionnogo-soobshheniya-signalov-tochnogo-vremeni.html" target="_blank" rel="follow" title="База патентов СССР">Способ дистанционного сообщения сигналов точного времени</a>
