Способ создания импульсных магнитных полей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 148101
Автор: Мазуров
Текст

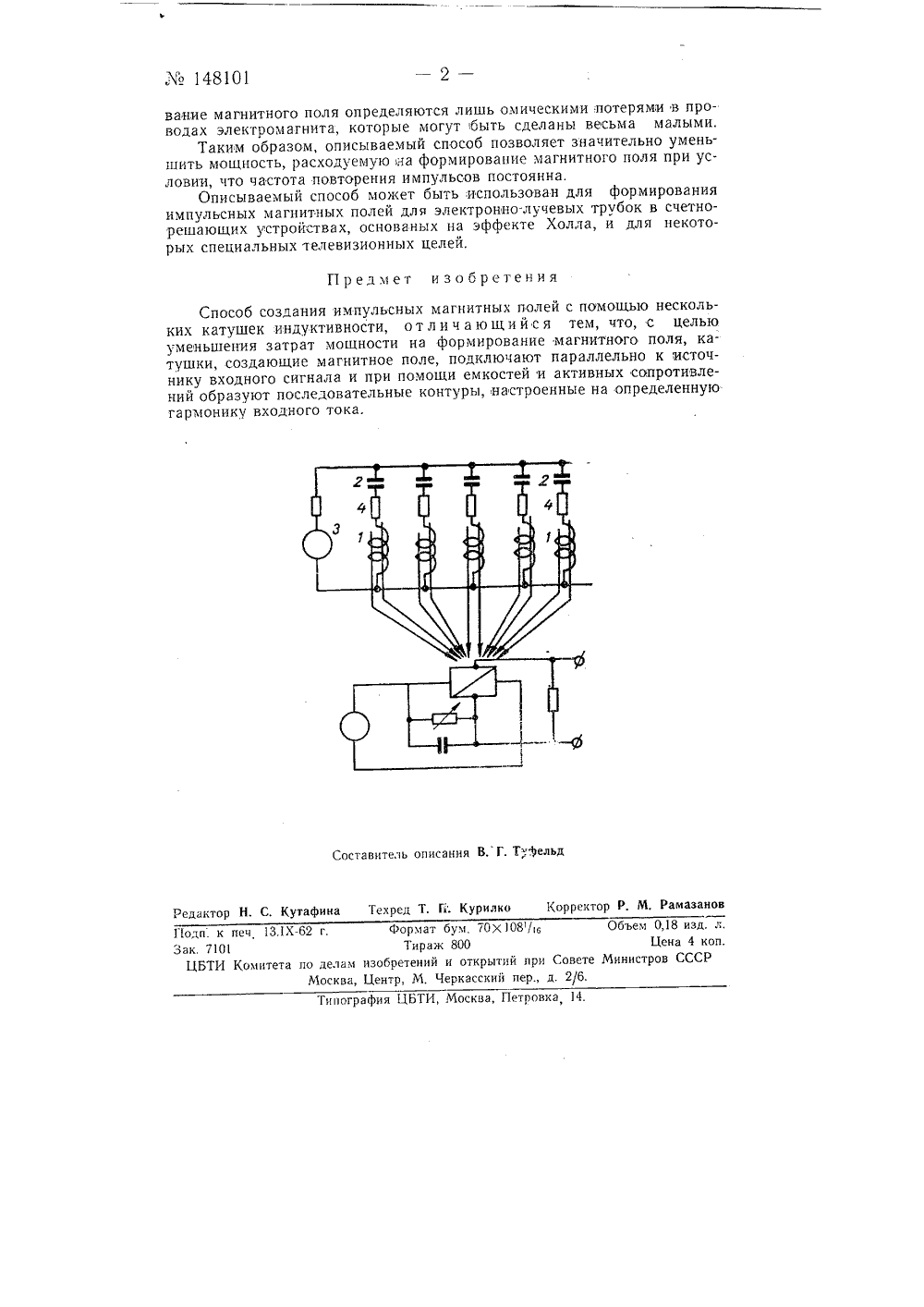

дписная группа8 Е. Мазур ОСОБ СОЗДАНИЯ ИМПУ ЫХ МАГНИТНЫХ ПОЛЕ 61 г. за736675/26открытий при Совете Министров ССС Заявлено 3 июляв Комитет по делам изобретений бретениЬ ЛЪ 12 за 1962 г убликовано в Бюллетен Предлагается способ создания импульсных магнитных полеи с по. мощью нескольких катушек индуктивности. По этому способу для уменьшения затрат мощности на формирование магнитного поля катушки, создающие магнитное поле, подключают параллельно к источнику входного сигнала и при помощи емкостей и активных сопротивлений образуют последовательные контуры, настроенные на определенную гармонику входного тока.На чертеже приведена принципиальная схема, поясняющая описываемый способ,По описываемому способу обмотка электромагнита, создающего импульсное магнитное поле, разбита на ряд секций 1 (1,ь 12, 1 з 1-), последовательно с которыми включены емкости 2 (С 1 С Сз С,), Величины емкостей подбирают таким ооразом, чтобы последовательные контуры 1,1 Сь 1-2 С 21.Сбыли настроены соответственно на первую, вторуюпнную гармоники импульсного тока 1 источника 8 входного сигнала, к которому эти контуры подключены параллельно. Тогда ток т-ной (1"-.т 4 п) гармоники протекает практически через т-ный контур (если добротности контуров достаточно велики).Для получения магнитного поля, повторяющего форму входного тока г, небходимо соблюдение соотношения О = К. 1, где О - магнитное поле, создаваемое магнитной системой; К - коэффициент пропорциональности.Коэффициенты Кь К, Кз Кдля каждого. контура неравны, например, из-за различия в числах витков катушек Б, 1,2, с,з 1., Уравнение коэффициентов К К КзКдостигается подоором сопротивлений 4 1 п, гз, гз г), Так как все последовательные контуры настроены в резонанс на рабочие гармоники, то затраты мощности на формирой 148101 вание магнитного поля определяются лишь омическими потерями в проводах электромагнита, которые могут быть сделаны весьма малыми.Таким образом, описываемый способ позволяет значительно уменьшить мощность, расходуемую яа формирование магнитного поля при условии, что частота повторения импульсов постоянна.Описываемый способ может быть, использован для формирования импульсных магнитных полей для электронно-лучевых трубок в счетно- решающих устройствах, основаных на эффекте Холла, и для некоторых специальных телевизионных целей,Предмет изобретенияСпособ создания импульсных магнитных полей с помощью нескольких катушек индуктивности, о т л и ч а ю щ и й с я тем, что, с целью уменьшения затрат мощности на формирование магнитного поля, катушки, создающие магнитное поле, подключают параллельно к источнику входного сигнала и при помощи емкостей и активных сопротивлений образуют последовательные контуры, настроенные на определенную гармонику входного тока.Составитель описания В, Г. Т,:9 ельд Редактор Н. С, Кутафина Техред Т, Гг. Курилко Корректор Р. М, Рамазанов Поди. к печ 13.1 Хг. Формат бум. 70 Х 108/, Объем 0,18 изд. л. Зак. 7101 Тираж 800 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер., д. 2/6.Типография ЦБТИ, Москва, Петповка 14.
СмотретьЗаявка
736675, 03.07.1961
Мазуров М. Е
МПК / Метки
МПК: H03K 3/02
Метки: импульсных, магнитных, полей, создания
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-148101-sposob-sozdaniya-impulsnykh-magnitnykh-polejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания импульсных магнитных полей</a>
