Установка для проверки часов с электронным осциллятором по радиосигналам точного времени
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

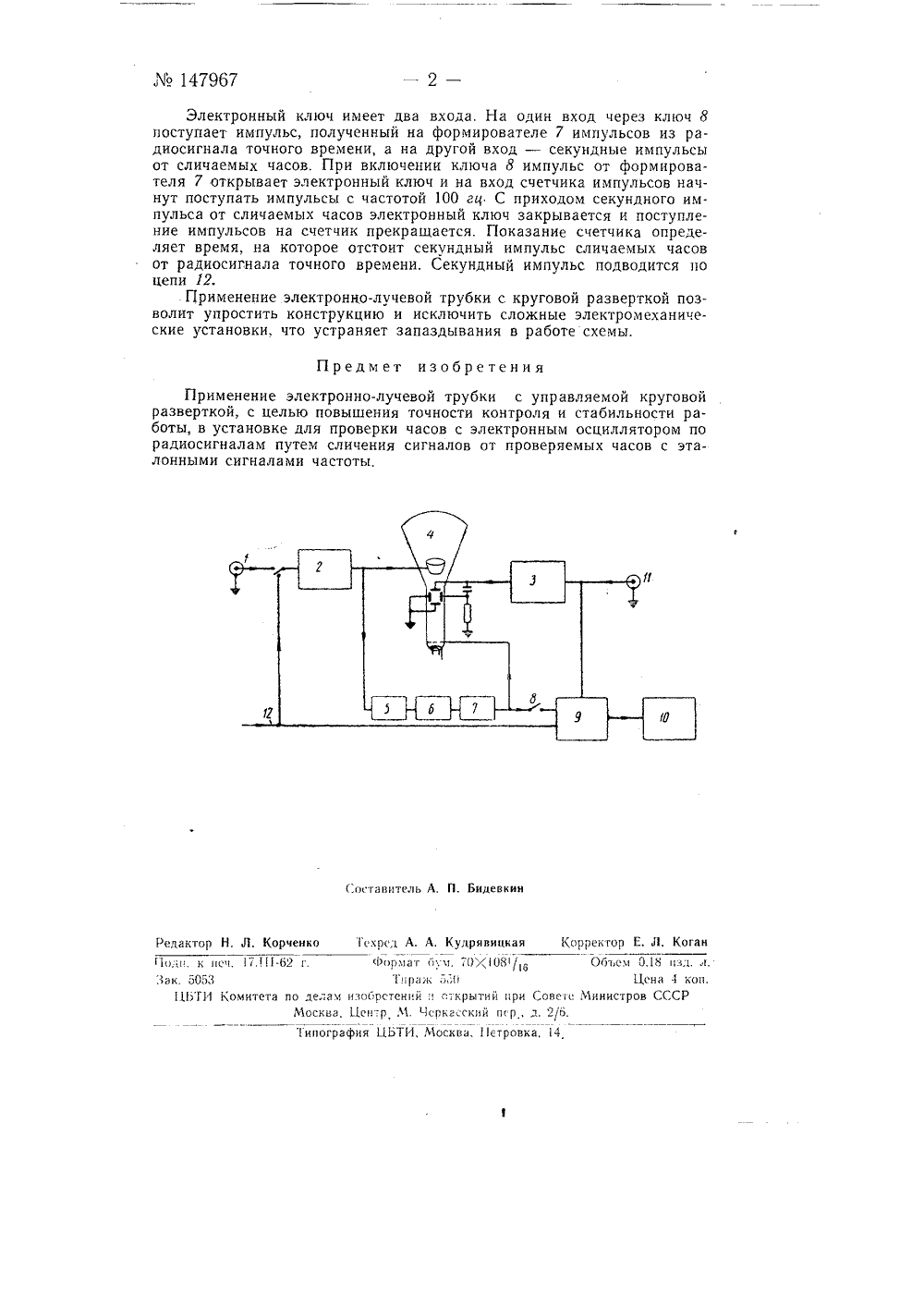

147967 Класс 83 с, 8СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ /тодписная группа Лв 277Е, М. Винников и М, А. ИщенкоУСТАНОВКА ДЛЯ ПРОВЕРКИ ЧАСОВ С ЭЛЕКТРОННЪМ ОСЦИЛЛЯТОРОМ ПО РАДИОСИГНАЛАМ ТОЧНОГО ВРЕМЕНИЗаявлено 24 мая 1961 г, за731861/26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений11 за 1962 г.Известны установки для проверки часов с электронным осциллятором по радиосигналам точного времени. Недостатками этих установок являются низкая точность и нестабильность работы вследствие сложности конструкции и наличия фазовращательных и синхронизирующих устройств.Предложенная установка лишена указанных недостатков, Сущность изобретения заключается.в том, что в установке применена электронно-лучевая трубка с управляемой круговой разверткой, Проверка часов на установке осуществляется по радиосигналам путем сличения сигналов от проверяемых часов с эталонными сигналами частоты.На чертеже изображена схема предложенной установки.Установка состоит из приемника 1 радиосигналов точного времени, усилителей 2 и 3, электронно-лучевой трубки 4 с управляемой круговой разверткой, детектора 5, интегрирующей цепи б, формирователя 7 импульсов гашения, ключа 8, электронного ключа 9 и счетчика 10 импульсов,Радиосигналы точного времени с приемника 1 подводятся через усилитель 2 на центральный электрод трубки 4 и через детектор 5 и интегрирующую цепь б на формирователь 7 импульсов гашения. В нем вырабатывается импульс, задержанный во времени относительно начала радиосигнала на 4 - 5 м/сек, который поступает на модулятор трубки и далее через ключ 8 на счетчик 10 импульсов,На экране электронно-лучевой трубки создается круговая развертка посредством синусоидального напряжения частотой 100 ги, посгу пающего от кварцевых часов 11, сличаемых по радиосигналам точного времени, В этом случае секундные сигналы появляются на развертке всегда в одном и том же месте шкалы. Это же синусоидальное напряжение частотой 100 ги через формирователь 7 импульсов и электронный ключ 9 подводится на счетчик 10 импульсов.147967Электронный ключ имеет два входа. На один вход через ключ 8 поступает импульс, полученный на формирователе 7 импульсов из радиосигнала точного времени, а на другой вход - секундные импульсы от сличаемых часов, При включении ключа 8 импульс от формирователя 7 открывает электронный ключ и на вход счетчика импульсов начнут поступать импульсы с частотой 100 гц С приходом секундного импульса от сличаемых часов электронный ключ закрывается и поступление импульсов на счетчик прекращается, Показание счетчика определяет время, на которое отстоит секундный импульс сличаемых часов от радиосигнала точного времени. Секундный импульс подводится по цепи 12.Применение электронно-лучевой трубки с круговой разверткой позволит упростить конструкцию и исключить сложные электромеханические установки, что устраняет запаздывания в работе схемы.Предмет изобретенияПрименение электронно-лучевой трубки с управляемой круговой разверткой, с целью повышения точности контроля и стабильности работы, в установке для проверки часов с электронным осциллятором по радиосигналам путем сличения сигналов от проверяемых часов с эталонными сигналами частоты,Составитель А. П. Бидевкин Редактор Н. Л, Корченко 1 скреп А. А. Кудрявиикая Корректор Е. Л. Коган )1 од)с к псч. 17.1-62 г. 1 оР)ат ОУм. О,ОВ)/)В Оо).см 0,11 )ад. сп Зак. 5053 Гп рак,о Цена 4 коп. 11 Т Комитета по де;,ам иаоврстевпи;) открытий при Совете Министров СССР Москва, Цев.р М. ссркасский пер, д. 2/6. Типография ЦБТИ, Москва,стровка, 4
СмотретьЗаявка
731861, 24.05.1961
Винников Е. М, Ищенко М. А
МПК / Метки
МПК: G04D 7/12
Метки: времени, осциллятором, проверки, радиосигналам, точного, часов, электронным
Опубликовано: 01.01.1962
