Система управления агрегатом для последовательной обработки листов после прокатки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

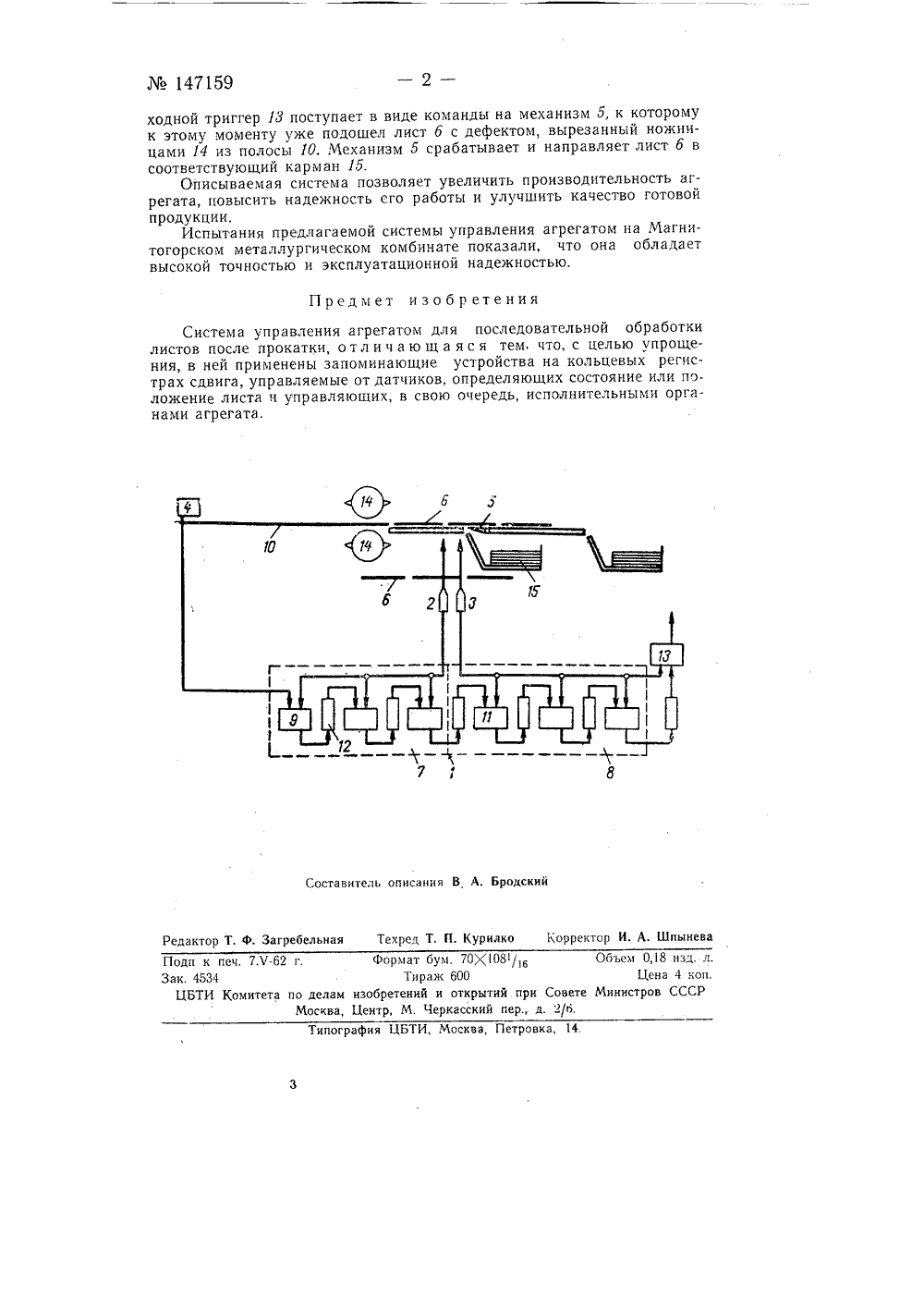

Ло 147159 Класс 7 Ь, 1 СССР ИСЛНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пасная группа Лв 2 Тикоцки. А. Шварцгорн, Б. Н. Гринблат и А. СИСТЕМА УПРАВЛЕНИЯ АГРЕГАТОМ ДОСЛЕДОВАТЕЛЬНОИ ОБРАБОТКИ ЛИСПОСЛЕ ПРОКАТКИ 961 г. за Уа 73 б 489/25открытий при Совете Министров СССР Заявлено 26 июняв Комитет по делам изобретений Опубликовано в Бюллетене изобретений 14 за 1962 г. бИзвестны системы управления агрегатом для последовательнои о работки листов после прокатки. Однако такие системы очень сложны.В описываемой системе для ее упрощения применены запоминающие устройства на кольцевых регистрах сдвига, управляемые от датчиков, определяющих состояние или положение листа и управляющих, в свою очередь, исполнительными органами агрегата.На чертеже изображена блок-схема системы,Система управления агрегатом для последовательной обработки листов после прокатки состоит из запоминающего устройства 1 и датчиков 2 и 3 импульсов сдвига. Благодаря тому, что расстояние от дефектоскопа 4 до механизма 5 сортировки листов б может быть не кратно длине листа, устройство 1 выполнено в виде двух кольцевых регистров 7 и 8, а также двух обслуживающих эти регистры датчиков 2 и 8,Импульсы сдвига поступают одновременно во все триггеры 9 регистра 7 от датчика 2 в момент, когда под дефектоскопом 4 проходит линия будущего реза прокатанной полосы 10 на листы б. Датчик 3 посылает импульсы в триггеры П регистра 8 в то время, когда лист б находится на механизме 5 в положении, необходимом для его срабатывания. Импульс дефекта поступает в первый триггер 9 регистра 7 тогда, когда дефектный участок полосы 10 проходит под дефектоскопом 4, Следующий импульс от датчика 2, поступивший на триггеры 9, перебросит первый из них и выдаст импульс дефекта в линию 12 задержки. Задержанный импульс приходит на второй триггер 9 и перебрасывает его, пока следующий сдвигающий импульс снова не перебросит второй триггер 9 и не выдаст импульс дефекта во вторую линию 12 задержки и т д. Таким образом, импульс дефекта проходит все устройство 1 и через вы147159 ходной триггер 13 поступает в виде команды на механизм 5, к которому к этому моменту уже подошел лист б с дефектом, вырезанный ножницами 14 из полосы 10, Механизм 5 срабатывает и направляет лист б в соответствующий карман 15.Описываемая система позволяет увеличить производительность агрегата, повысить надежность его работы и улучшить качество готовой продукции.Испытания предлагаемой системы управления агрегатом на Магнитогорском металлургическом комбинате показали, что она обладает высокой точностью и эксплуатационной надежностью.Предмет изобретенияСистема управления агрегатом для последовательной обработки листов после прокатки, о тл и ч а ю щ а я с я тем, что, с целью упрощения, в ней применены запоминающие устройства на кольцевых регистрах сдвига, управляемые от датчиков, определяющих состояние или положение листа и управляющих, в свою очередь, исполнительными органами агрегата.Составитель описания В А. БродскийРедактор Т, Ф. Загребельная Техред Т. П. Курилко Корректор И, А. Шпынева Подп к печ. 7 Хг, Формат бум. 70 Х 108/, Объем 0,18 изд. л. Зак, 4534 Тиран( 600 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типография ЦБТИ, Москва, Петровка, 14.
СмотретьЗаявка
736489, 26.06.1961
Гринблат Б. Н, Тикоцкий А. Е, Шварцгорн М. А
МПК / Метки
МПК: B21B 37/00
Метки: агрегатом, листов, после, последовательной, прокатки
Опубликовано: 01.01.1962
Код ссылки
