Устройство для измерения градиента магнитного поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

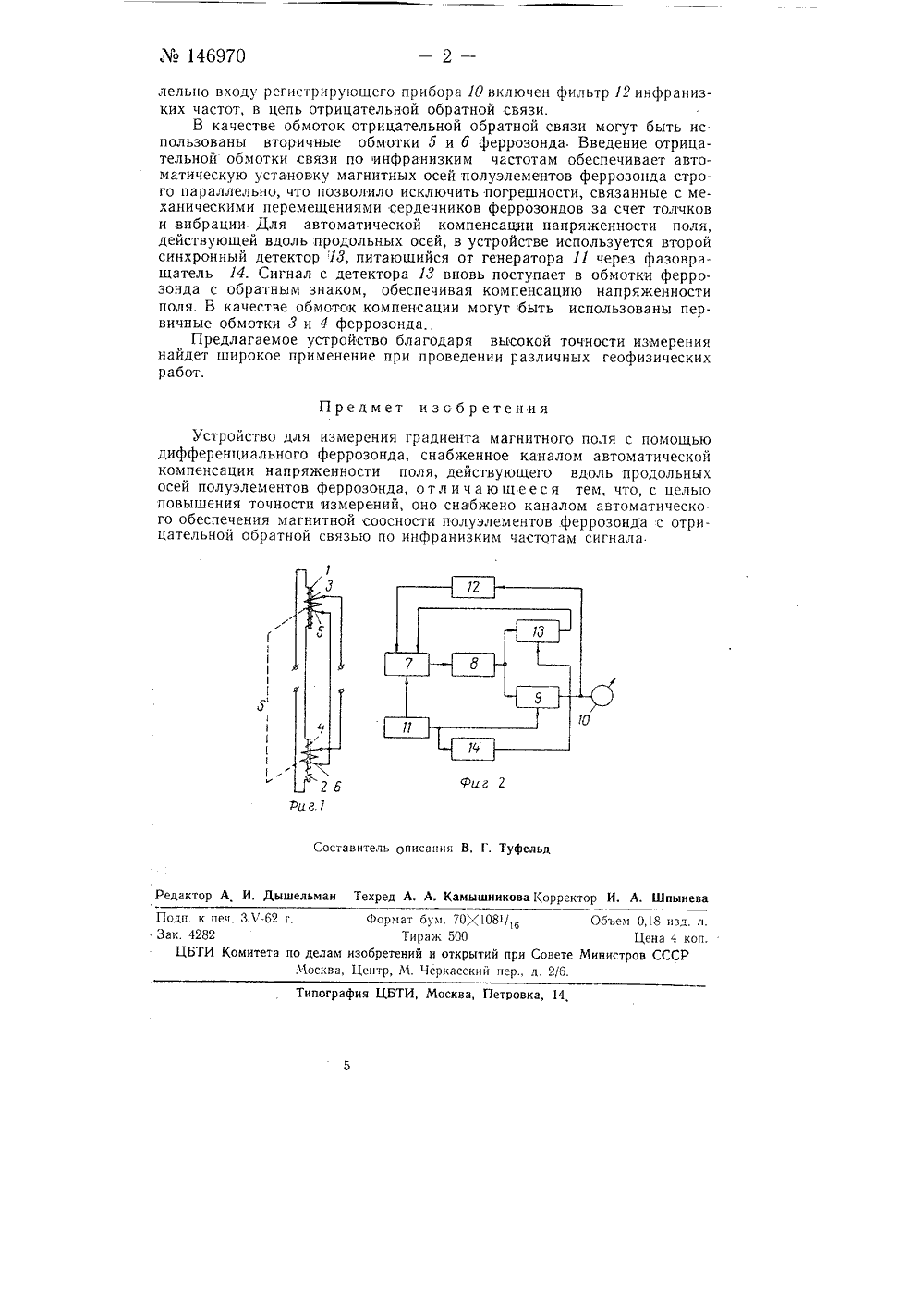

Юо 146970 Класс 42 с, 43 ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 165 Ю, В. Афанасьев и В, П. Катков УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ГРАДИЕНТА МАГНИТНОГО ПОЛЯЗаявлено 30 мая 1960 г. за Ло 668474/26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Ьюллетене изобретений М 9 за 1962 г. Известные устройства для измерения градиента магнитного поля с помощью дифференциального феррозонда, снабженные каналом автоматической компенсации напряженности поля, действующего вдоль продольных осей полуэлементов феррозонда, имеют низкую точность измерения, так как измеряемая величина намного меньше общей напряженности геомагнитного поля земли, на фоне которого производятся эти измерения.Предлагаемое устройство отличается от известных тем, что оно снабжено каналом автоматического обеспечения магнитной соосности полуэлементов феррозонда с отрицательной обратной связью по инфранизким частотам сигнала. Это позволило значительно повысить точность измеренияНа фиг 1 приведена принципиальная схема дифференциального феррозонда, содержащего два полуэлемента, расположенные на некотором расстоянии 5 относительно друг друга, являющемся базой феррозонда.Каждый полуэлемент содержит пермалоевые сердечники 1 и 2 с распределенными по их длине первичными 3 и 4 и вторичными 5 и 6 обмотками.Первичные обмотки включены параллельно и предназначены для возбуждения сердечников переменным током, Вторичные обмотки включены навстречу друг другу и служат для съема э.д.с, сигнала, пропорционального действующему на базе 5 градиенту магнитного поля. Частота э.д.с, сигнала равна удвоенной частоте тока возбуждения.На фиг. 2 приведена принципиальная схема предлагаемого устройства для измерения градиента магнитного поля с помощью описанного дифференциального феррозонда.Сигнал с феррозонда 7, усиливаясь в усилителе 3, поступает на синхронный детектор 9 и далее на регистрирующий прибор 10. Феррозонд и синхронный детектор питаются от общего генератора 11 Парал146970 лельно входу регистрирующего прибора 10 включен фильтр 12 инфранизких частот, в цепь отрицательной обратной связи.В качестве обмоток отрицательной обратной связи могут быть использованы вторичные обмотки 5 и б феррозонда. Введение отрицательной обмотки связи по инфранизким частотам обеспечивает автоматическую установку магнитных осей полуэлементов феррозонда строго параллельно, что позволило исключить погрешности, связанные с механическими перемещениями сердечников феррозондов за счет толчков и вибрации Для автоматической компенсации напряженности поля, действующей вдоль продольных осей, в устройстве используется второй синхронный детектор И, питающийся от генератора 11 через фазовращатель 14. Сигнал с детектора 13 вновь поступает в обмотки феррозонда с обратным знаком, обеспечивая компенсацию напряженности поля. В качестве обмоток компенсации могут быть использованы первичные обмотки 3 и 4 феррозонда,Предлагаемое устройство благодаря высокой точности измерения найдет широкое применение при проведении различных геофизических работ. Предмет изобретения Устройство для измерения градиента магнитного поля с помощью дифференциального феррозонда, снабженное каналом автоматической компенсации напряженности поля, действующего вдоль продольных осей полуэлементов феррозонда, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений, оно снабжено каналом автоматического обеспечения магнитной соосности полуэлементов феррозонда с отрицательной обратной связью по инфранизким частотам сигнала фи оставнтель описания В, Г. Туфел Редактор А И. Дышельман Техред А, А. Камышникова Корректор И. А. Шпыне Подп. к пеи. ЗЛг. срормат бум. 70)(1081/1 вЗак. 4282 Тираж 500ЦБТИ Комитета по делам изобретений и открытий при СоветеМосква, Центр, М. Черкасский пер., д. 2/6. Обьем 0,18 Цена инистров С
СмотретьЗаявка
668474, 30.05.1960
Афанасьев Ю. В, Катков В. П
МПК / Метки
Метки: градиента, магнитного, поля
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-146970-ustrojjstvo-dlya-izmereniya-gradienta-magnitnogo-polya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения градиента магнитного поля</a>
