Способ магнитного обогащения слабомагнитных руд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

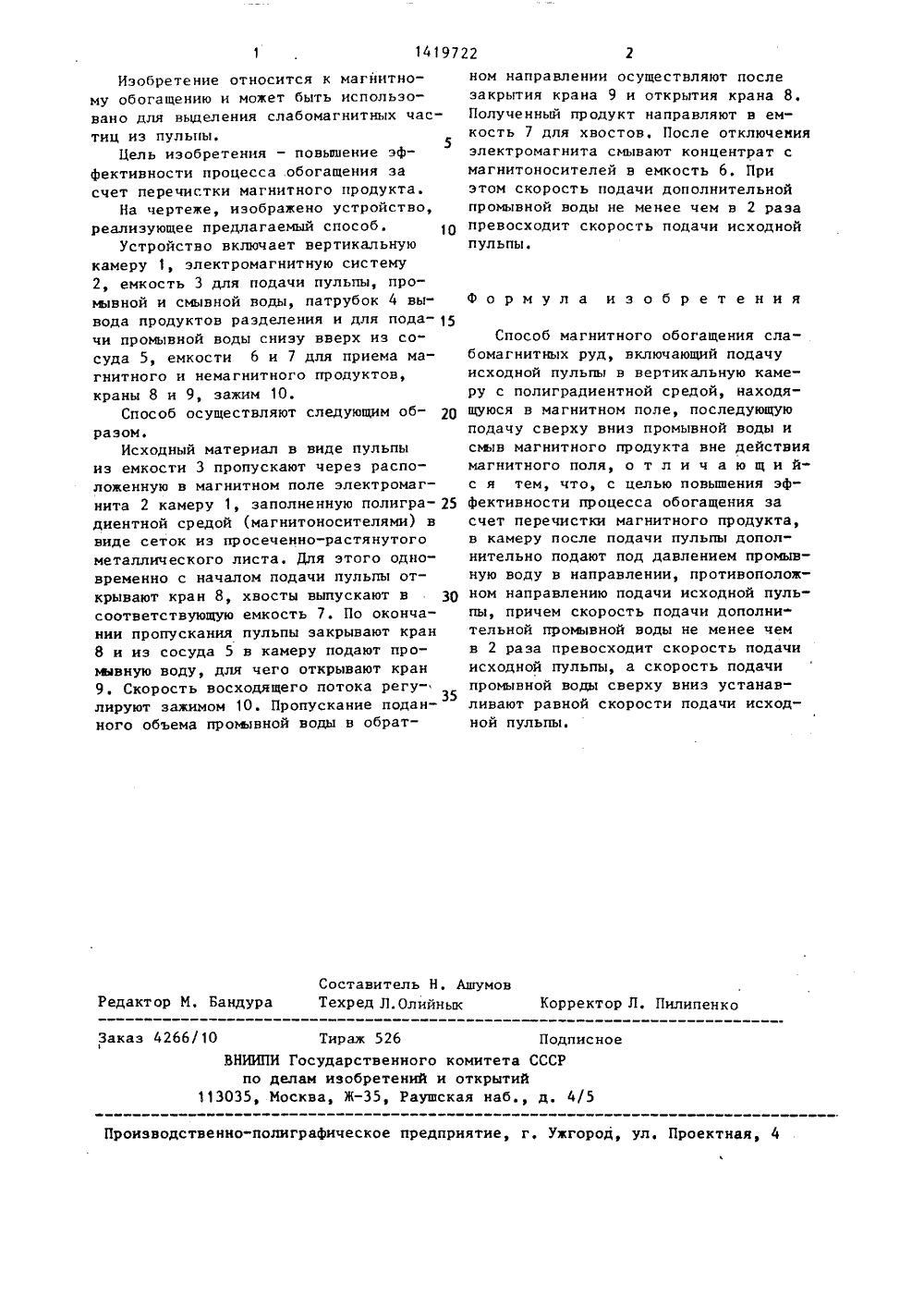

(51) 4 В 03 ПИСАНИЕ ИЗОБРЕТЕНИЯ Т 13 Гуа н В.В. Г 1,: НедЕНИЯ СЛАагнитного про пы и прОизводят смывдукта в емкость 6. 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Криворожский горнорудный институт(56) Кармазин В.И., Кармази Магнитные методы обогащения ра, 1984, с. 368.Там же, с. 370.(54) СПОСОБ МАГНИТНОГО ОБОГАЩ БОМАГНИТНЫХ РУД(57) Изобретение относится к магнитному обогащению и м.б. использовано для выделения слабомагнитных частиц из пульпы. Цель изобретения - повыше,80419722 ние эффективности процесса обогащенияза счет перечистки магнитного продукта. Исходную пульпу из емкости 3 подают в вертикальную камеру 1, заполненную полиградиентной средой и находящуюся в магнитном поле электромагнита 2. Одновременно с подачей пульпывыпускают хвосты в емкость 7. Послеокончания пропускания пульпы из сосуда 5 в камеру 1 подают под давлениемпромывную воду в направлении, противоположном направлению подачи исходной пульпы, со скоростью не менее чемв 2 раза превосходящей скорость подачи исходной пульпы. Затем подают сверху вниз промывную воду со скоростью,равной скорости подачи исходной пуль1419722 электромагнита смывают концентрат смагнитоносителей в емкость 6. Приэтом скорость подачи дополнительнойпромывной воды не менее чем в 2 разапревосходит скорость подачи исходнойпульпы. ф о р м у л а изобретения Составитель Н, АшумовРедактор М. Бандура Техред Л.Олийнык Корректор Л. Пилипенко Заказ 4266/10 Тираж 526 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к магнитному обогащению и может быть использовано для выделения слабомагнитных частиц из пульпы.5Цель изобретения - повышение эффективности процесса обогащения за счет перечистки магнитного продукта.На чертеже, изображено устройство, реализующее предлагаемый способ.Устройство включает вертикальную камеру 1, электромагнитную систему 2, емкость 3 для подачи пульпы, промывной и смывной воды, патрубок 4 вывода продуктов разделения и для пода чи промывной воды снизу вверх из со" суда 5, емкости 6 и 7 для приема магнитного и немагнитного продуктов, краны 8 и 9, зажим 10.Способ осуществляют следующим об разом,Исходный материал в виде пульпы из емкости 3 пропускают через расположенную в магнитном поле электромагнита 2 камеру 1, заполненную полигра диентной средой (магнитоносителями) в виде сеток из просеченно-растянутого металлического листа. Для этого одновременно с началом подачи пульпы открывают кран 8, хвосты выпускают в 30 соответствующую емкость 7. По окончании пропускания пульпы закрывают кран 8 и из сосуда 5 в камеру подают промывную воду, для чего открывают кран 9. Скорость восходящего потока регулируют зажимом 10, Пропускание поданного объема промывной воды в обратном направлении осуществляют послезакрытия крана 9 и открытия крана 8.Полученный продукт направляют в емкость 7 для хвостов. После отключения Способ магнитного обогащения сла" бомагнитных руд, включающий подачу исходной пульпы в вертикальную камеру с полиградиентной средой, находящуюся в магнитном поле, последующую подачу сверху вниз промывной воды и смыв магнитного продукта вне действия магнитного поля, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности процесса обогащения за счет перечистки магнитного продукта, в камеру после подачи пульпы дополнительно подают под давлением промывную воду в направлении, противоположном направлению подачи исходной пульпы, причем скорость подачи дополнительной промывной воды не менее чем в 2 раза превосходит скорость подачи исходной пульпы, а скорость подачи промывной воды сверху вниз устанавливают равной скорости подачи исходной пульпы.
СмотретьЗаявка
4159737, 12.12.1986
КРИВОРОЖСКИЙ ГОРНОРУДНЫЙ ИНСТИТУТ
БЫЗОВ ВЛАДИМИР ФЕДОРОВИЧ, ГУБИН ГЕОРГИЙ ВИКТОРОВИЧ, ГУРИН ВЯЧЕСЛАВ АЛЕКСАНДРОВИЧ, КРАВЦОВ НИКОЛАЙ КИРИЛЛОВИЧ, СКОРОДУМОВА ЛЮДМИЛА ПАВЛОВНА, БОГУН ЕЛЕНА ФЕДОРОВНА
МПК / Метки
МПК: B03C 1/025
Метки: магнитного, обогащения, руд, слабомагнитных
Опубликовано: 30.08.1988
