Генератор импульсов

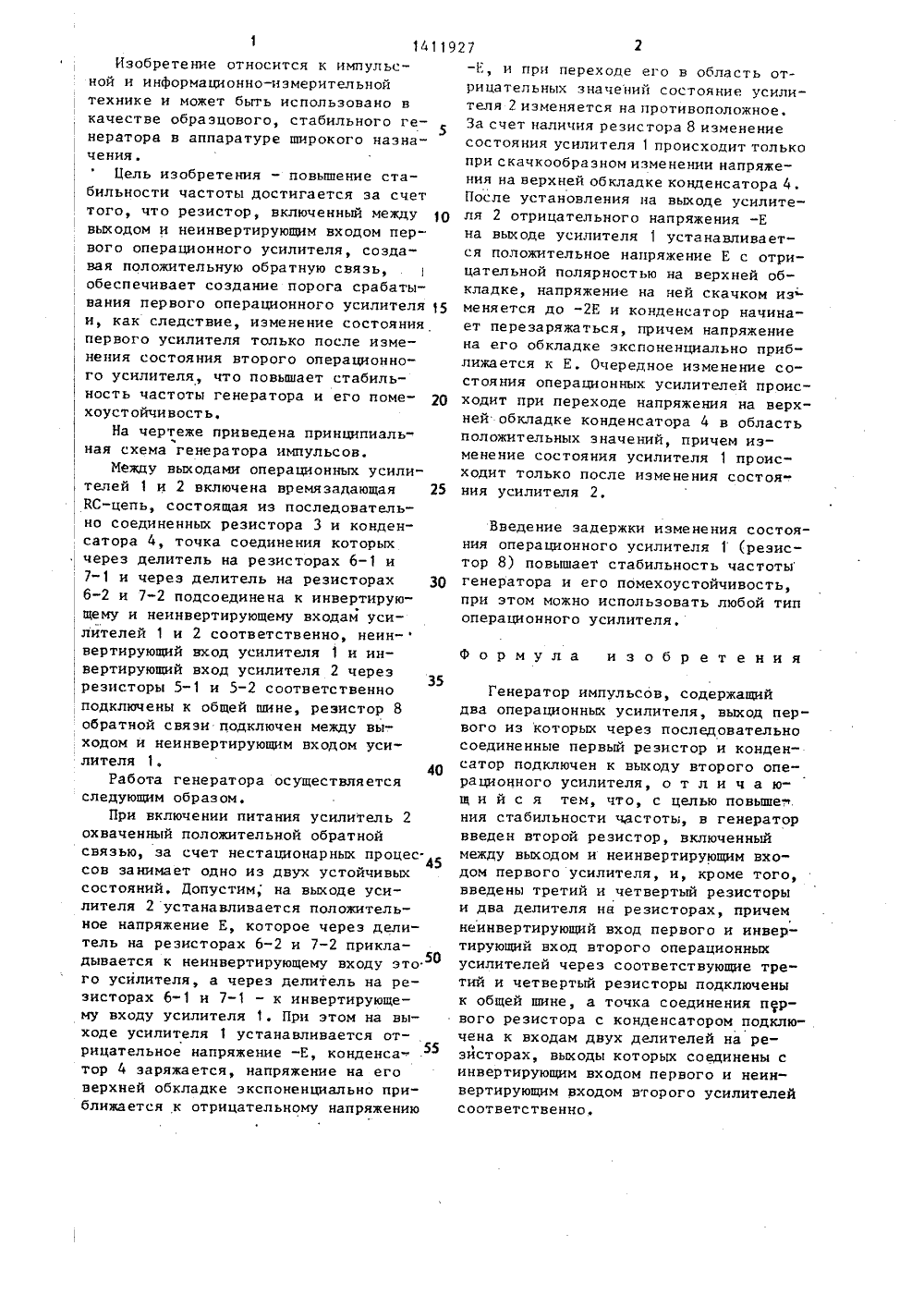

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 11927 А 51)4 Н 03 К 3/О САНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ ТЕЛЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) Авторское свидетельство СССР Р 495760, кл. Н 03 К 3/02, 1976,Авторское свидетельство СССР У 1112529, кл, Н 03 К 3/02, 1982, (54) ГЕНЕРАТОР ИМПУЛЬСОВ(57) Изобретение относится к информационно-измерительной технике и может быть использовано в качестве образцового, стабильного генератора в аппаратуре различного назначения. Цель изобретения - повышение стабильностичастоты достигается за счет того, чторезистор, включенный между выходом инеинвертирующим входом первого операционного усилителя (ОУ), создавая положительную обратную связь, обеспечивает создание порога срабатыванияпервого ОУ 1 и как следствие этогоизменение состояния первого ОУ толькопосле изменения состояния ОУ 2, чтоповышает стабильность частоты генератора и его помехоустойчивость. Приэтом может быть использован любойтип ОУ. Генератор импульсов содержиттакже конденсатор 4, делители на резисторах 6-1 и 7-1, 6-2 и 7-2. 1 ил.1 14119Изобретение относится к импульсной и информационно-измерительной технике и может быть использовано в качестве образцового, стабильного генератора в аппаратуре широкого назначения.Цель изобретения - повышение стабильности частоты достигается за счет того, что резистор, включенный между выходом и неинвертирующим входом первого операционного усилителя, создавая положительную обратную связь, обеспечивает создание порога срабатывания первого операционного усилителя 15 и, как следствие, изменение состояния первого усилителя только после изменения состояния второго операционного усилителя, что повышает стабильность частоты генератора и его поме хоустойчивость.На чертеже приведена принципиальсная схема генератора импульсов.Между выходами операционных усилителей 1 и 2 включена времязадающая 25 КС-цепь, состоящая из последователь но соединенных резистора 3 и конденсатора 4, точка соединения которых через делитель на резисторах 6-1 и 7-1 и через делитель на резисторах 30,6-2 и 7-2 подсоединена к инвертирую щему и неинвертирующему входам усилителей 1 и 2 соответственно, неин-вертирующий вход усилителя 1 и инвертирующий вход усилителя 2 через резисторы 5-1 и 5-2 соответственно подключены к общей шине, резистор 8 обратной связи подключен между выходом и неинвертирующим входом усилителя 1.40Работа генератора осуществляется следующим образом.При включении питания усилитель 2 охваченный положительной обратной связью, за счет нестационарных процес. сов занимает одно из двух устойчивых состояний, Допустим, на выходе усилителя 2 устанавливается положительное напряжение Е, которое через делитель на резисторах 6-2 и 7-2 прикладывается к неинвертирующему входу это. го усилителя, а через делитель на резисторах 6-1 и 7-1 - к инвертирующему входу усилителя 1. При этом на выходе усилителя 1 устанавливается отрицательное напряжение -Е, конденсатор 4 заряжается, напряжение на его верхней обкладке экспоненциально приближается к отрицательному напряжению-Е, и при переходе его в область отрицательных значений состояние усилителя 2 изменяется на противоположное. За счет наличия резистора 8 изменение состояния усилителя 1 происходит только при скачкообразномизменении напряжения на верхней обкладке конденсатора 4. После установления на выходе усилителя 2 отрицательного напряжения -Е на выходе усилителя 1 устанавливается положительное напряжение Е с отрицательной полярностью на верхней обкладке, напряжение на ней скачком из- меняется до -2 Е и конденсатор начинает перезаряжаться, причем напряжение на его обкладке экспоненциально приближается к Е. Очередное изменение состояния операционных усилителей происходит при переходе напряжения на верхней обкладке конденсатора 4 в область положительных значений, причем изменение состояния усилителя 1 происходит только после изменения состоя-. ния усилителя 2,Введение задержки изменения состояния операционного усилителя 1 (резистор 8) повышает стабильность частоты генератора и его помехоустойчивость, при этом можно использовать любой тип операционного усилителя.Формула изобретенияГенератор импульсов, содержащий два операционных усилителя, выход перваго из которых через последовательно соединенные первый резистор и конденсатор подключен к выходу второго операционного усилителя, о т л и ч а ющ и й с я тем, что, с целью повыше.,ния стабильности частоты, в генератор введен второй резистор, включенный между выходом и неинвертирующим входом первого усилителя, и, кроме того,введены третий и четвертый резисторы и два делителя на резисторах, причем неинвертирующий вход первого и инвертирующий вход второго операционных усилителей через соответствующие третий и четвертый резисторы подключенык общей шине, а точка соединения первого резистора с конденсатором подключена к входам двух делителей на резисторах, выходы которых соединены с инвертирующим входом первого и неинвертирующим входом второго усилителей соответственно,
