Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1409976
Авторы: Дикштейн, Кибальников, Трифонов
Текст

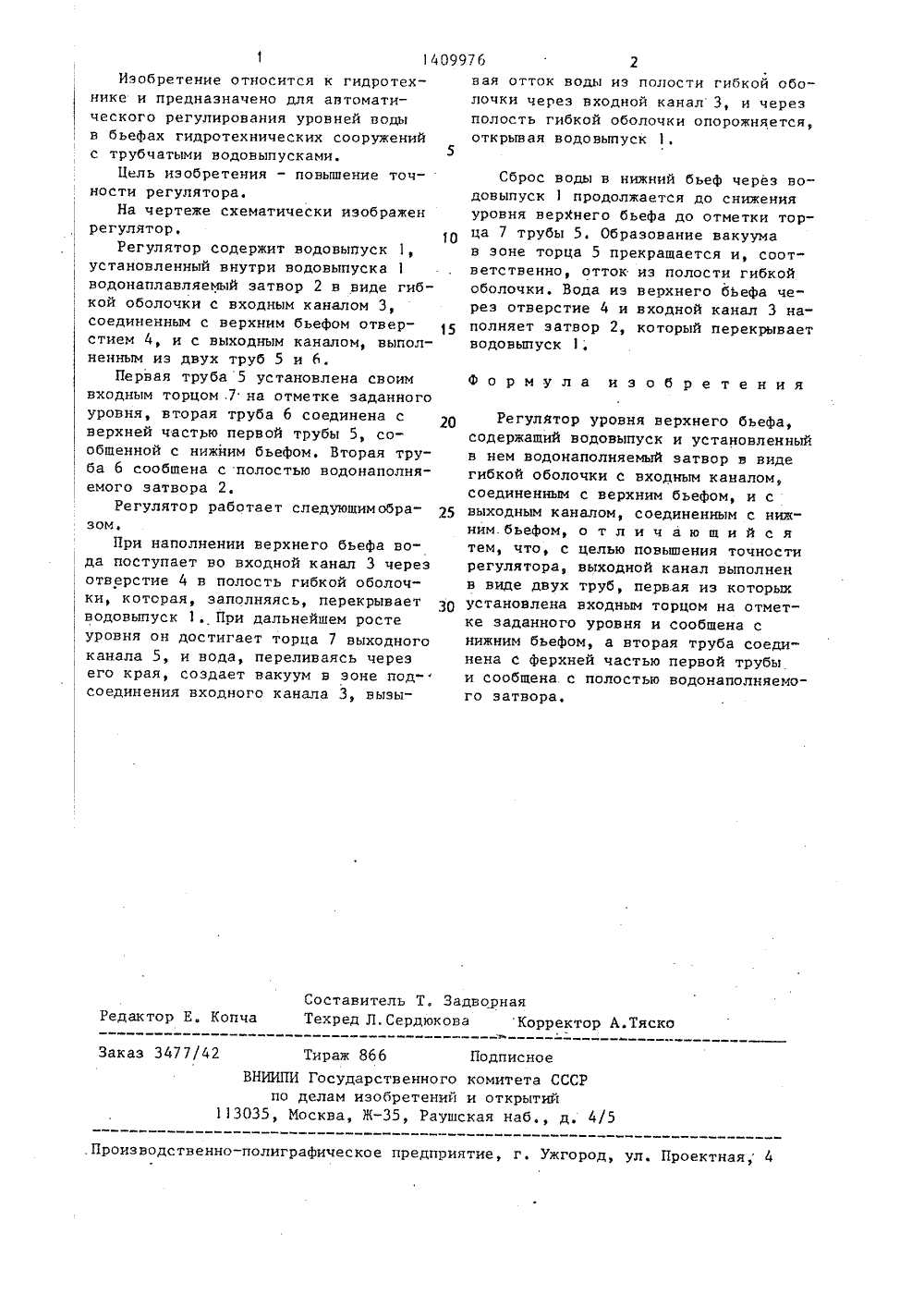

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 19) 111 090 ВЕННЫЙ НОМИТЕТ СССР ИЗОБРЕТЕНИЙ И ОТНРЫТИ ГОСУДА Г 10 ДЕЛ ПИСАНИЕ ИЗОВРЕТЕНИЯ МУ СВИДЕТЕЛЬСТ Н АВТО 4 бчатым одовыпусками.ляется повышени нии с тр лью изоб чности р ени Бюл, У 26й сельскохозяйственныйИ.Скрябинанов, Ю.Б.Дикштейн ня содержи размещен в виде гибко иков 88.8 лом 3 и вы ВЫХОДНОГО вой 5, соо и установл свидетельство СССР С 05 Э 9/00, 1982. УРОВНЯ ВЕРХНЕГО БЬЕ отметке зад бы 6, соеди первой труб стью водона сти тносится к предназначено для а ляет повыил. егулирования у идротехнически внейсоору(21) 4042846/ (22) 24,03.86 (46) 15.07,88 (71) Киргизск институт им,К (72) Н.Г.Триф и С.В, Кибаль (53) 621,646( (56) Авторско У 1128225, кл (54) РЕГУЛЯТО ФА(57) Изобрете гидротехники томатического воды в бьефах гулятора, Регулятор уровводовыпуск 1 в котором донаполняемый затвор 2 в оболочки с входным кана- одным каналом. Выполнение анала из двух труб: першеной с верхним бьефом иной своим торцом 7 на анного уровня, второй труненной с верхней частью ы 5 и сообщенной с пОлополняемого затвора 2, поэсить точность регулятора1409976 Формула изобретения Составитель Т. ЗадворнаяТехред Л.Сердюкова Корректор А.Тяско Редактор Е. Копча Заказ 3477/42 Тираж 866 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехнике и предназначено для автоматического регулирования уровней водыв бьефах гидротехнических сооруженийс трубчатыми водовыпусками.Цель изобретения - повышение точности регулятора.На чертеже схематически изображенрегулятор.Регулятор содержит водовыпуск 1,установленный внутри водовыпуска 1водонаплавляемый затвор 2 в виде гибкой оболочки с входным каналом 3,соединенным с верхним бьефом отверстием 4, и с выходным каналом, выполненным из двух труб 5 и 6.Первая труба 5 установлена своимвходным торцом .7 на отметке заданногоуровня, вторая труба 6 соединена сверхней частью первой трубы 5, сообщенной с нижним бьефом. Вторая труба 6 сообщена с полостью водонаполняемого затвора 2.Регулятор работает следующимобразом,При наполнении верхнего бьефа во ,да поступает во входной канал 3 черезотверстие 4 в полость гибкой оболочки, которая, заполняясь, перекрываетводовыпуск 1. При дальнейшем ростеуровня он достигает торца 7 выходногоканала 5, и вода, переливаясь черезего края, создает вакуум в зоне под"соединения входного канала 3, вызывая отток воды из полости гибкой оболочки через входной канал 3, и через полость гибкой оболочки опорожняется, открывая водовыпуск 15 Сброс воды в нижний бьеф через водовыпуск 1 продолжается до снижения уровня верхнего бьефа до отметки торцатрубы 5. Образование вакуума в зоне торца 5 прекращается и, соответственно, отток из полости гибкой оболочки. Вода иэ верхнего бьефа че" реэ отверстие 4 и входной канал 3 наполняет затвор 2, который перекрывает водовыпуск 1. Регулятор уровня верхнего бьефа,содержащий водовыпуск и установленныйв нем водонаполняемый затвор в видегибкой оболочки с входным каналом,соединенным с верхним бьефом, и с 25 выходным каналом, соединенным с ниж"ним.бьефом, о т л и ч а ю щ и й с ятем, что, с целью повышения точностирегулятора, выходной канал выполненв виде двух труб, первая из которыхустановлена входным торцом на отметке заданного уровня и сообщена снижним бьефом, а вторая труба соединена с ферхней частью первой трубыи сообщена с полостью водонаполняемого затвора.
СмотретьЗаявка
4042846, 24.03.1986
КИРГИЗСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ ИМ. К. И. СКРЯБИНА
ТРИФОНОВ НИКОЛАЙ ГРИГОРЬЕВИЧ, ДИКШТЕЙН ЮРИЙ БОРИСОВИЧ, КИБАЛЬНИКОВ СЕРГЕЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G05D 9/00
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 15.07.1988
Код ссылки
<a href="https://patents.su/2-1409976-regulyator-urovnya-verkhnego-befa.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор уровня верхнего бьефа</a>
