Мера магнитной индукции

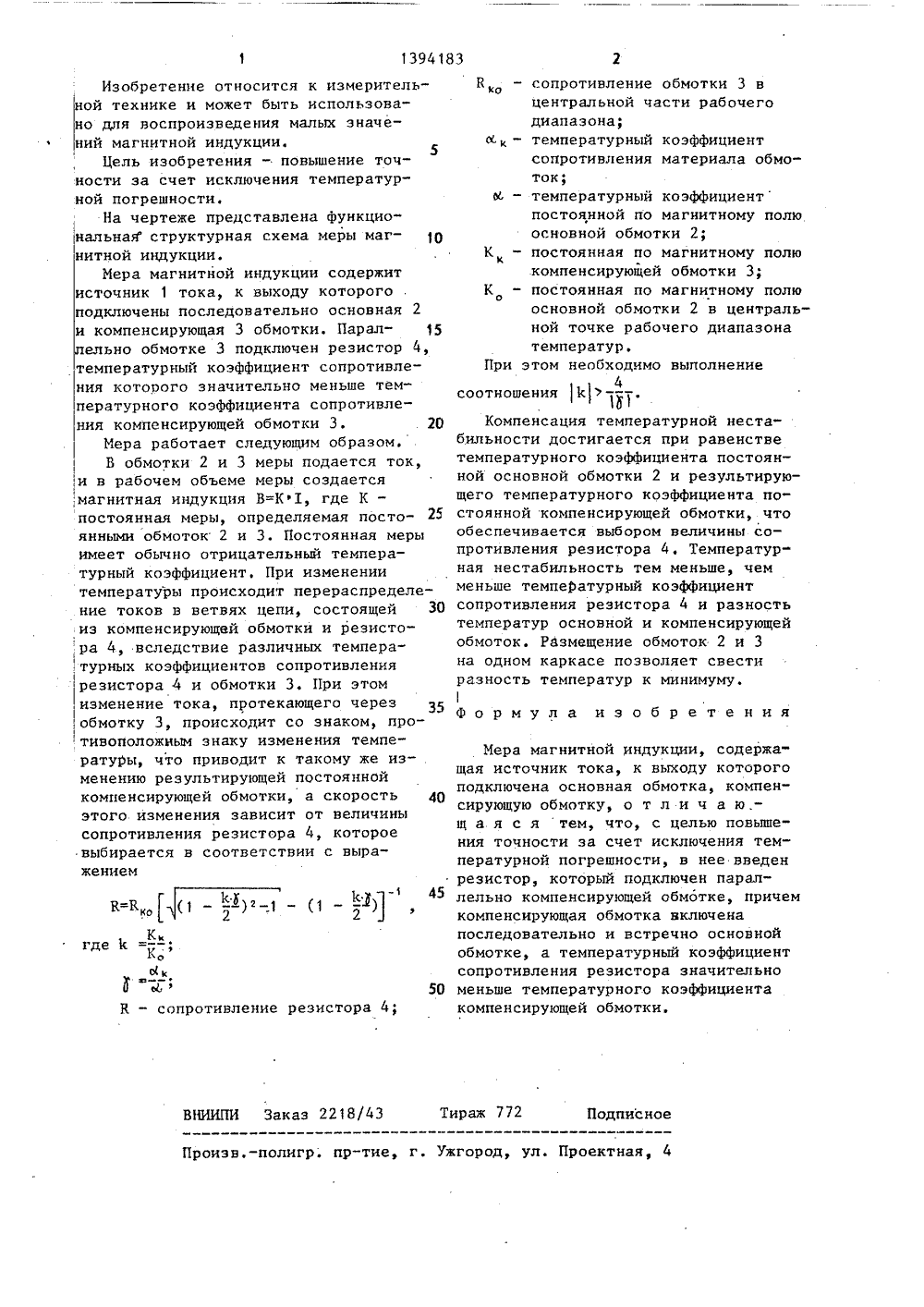

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСКРЕСПУБЛИН А 1 1)4 6 01 К 33 ВЕННЫЙ КОМИТЕТ СССР ИЗОБРЕТЕНИЙ И ОТНРЫТ ГОСУД ПОД САНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) МЕРА МАГНИТНОЙ ИНДУКЦИИ (57) Изобретение относится к области измерительной техники и может быть использовано для воспроизведения малых значений магнитной индукции. Изобретение позволяет повысить точность за счет исключения температурной погрешности. Мера магнитной индукции содержит источник 1 тока, к выходу которого подключены последовательйоосновная 2 и компенсирующая 3 обмотки. Параллельно обмотке 3 подключенрезистор 4, температурный коэффициент которого значительно меньше температурного коэффициента сопротивлениякомпенсирующей обмотки 3Температурная нестабильность будет тем меньше,чем меньше температурный коэффициентсопротивления резистора 4 и разностьтемператур основной и компенсирующей обмоток. Размещение обмоток 2 и 3на одном каркасе позволяет разностьтемператур свести к минимуму. Поставленная цель изобретения достигаетсяв результате введения в устройстворезистора, включенного параллельнокомпенсирующей обмотке, а ТКС сопротивления резистора выбран меньше ТКСкомпенсирующей обмотки. 1 ил.1е, г. Ужгород, у Произв.-полигр. оектная Изобретение относится к измерительной технике и может быть использовано для воспроизведения малых значений магнитной индукции.Цель изобретения - повышение точности за счет исключения температурной погрешности.На чертеже представлена функциональная структурная схема меры магнитной индукции.Мера магнитной индукции содержит источник 1 тока, к выходу которого подключены последовательно основная 2 и компенсирующая 3 обмотки. Парал ельно обмотке 3 подключен резистор 4, температурный коэффициент сопротивления которого значительно меньше температурного коэффициента сопротивления компенсирующей обмотки 3. 20Мера работает следующим образом.В обмотки 2 и 3 меры подается ток, ;и в рабочем объеме меры создается магнитная индукция В=Кф 1, где К - постоянная меры, определяемая посто яннымн обмоток 2 и 3. Постоянная меры имеет обычно отрицательный температурный коэффициент, При изменении температуры происходит перераспределение токов в ветвях цепи, состоящей 30 из компенсирующей обмотки и резистора 4, вследствие различных температурных коэффициентов сопротивления резистора 4 и обмотки 3. При этом ,изменение тока, протекающего через 35 обмотку 3, происходит со знаком, противоположным знаку изменения температуры, что приводит к такому же изменению результирующей постоянной компенсирующей обмотки, а скорость 40 этого изменения зависит от величины сопротивления резистора 4, которое выбирается в соответствии с выра- жением К - сопротивление резистора КИПИ Заказ 2218/43 К - сопротивление обмотки 3 вцентральной части рабочегодиапазона;к - температурный коэффициентсопротивления материала обмоток;К - температурный коэффициентпостоянной по магнитному полюосновной обмотки 2;К " постоянная по магнитному полюккомпенсирующей обмотки 3;К - постоянная по магнитному полюосновной обмотки 2 в центральной точке рабочего диапазонатемператур.При этом необходимо выполнение4соотношенияК) -- .11Компенсация температурной нестабильности достигается при равенстве температурного коэффициента постоянной основной обмотки 2 и результирующего температурного коэффициента постоянной компенсирующей обмотки, что обеспечивается выбором величины сопротивления резистора 4. Температурная нестабильность тем меньше, чем меньше температурный коэффициент сопротивления резистора 4 и разность температур основной и компенсирующей обмоток. Размещение обмоток 2 и 3 на одном каркасе позволяет свести разность температур к минимуму.Формула изобретения Мера магнитной индукции, содержащая источник тока, к выходу которого подключена основная обмотка, компенсирующую обмотку, о т л и ч а ю . - щ а я с ятем, что, с целью повыше ния точности за счет исключения температурной погрешности, в нее введен резистор, который подключен параллельно компенсирующей обмотке, причем компенсирующая обмотка включена последовательно и встречно основной обмотке, а температурный коэффициент сопротивления резистора значительно меньше температурного коэффициента компенсирующей обмотки.
