Приспособление для закрепления ветвей деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1376983
Автор: Сворень
Текст

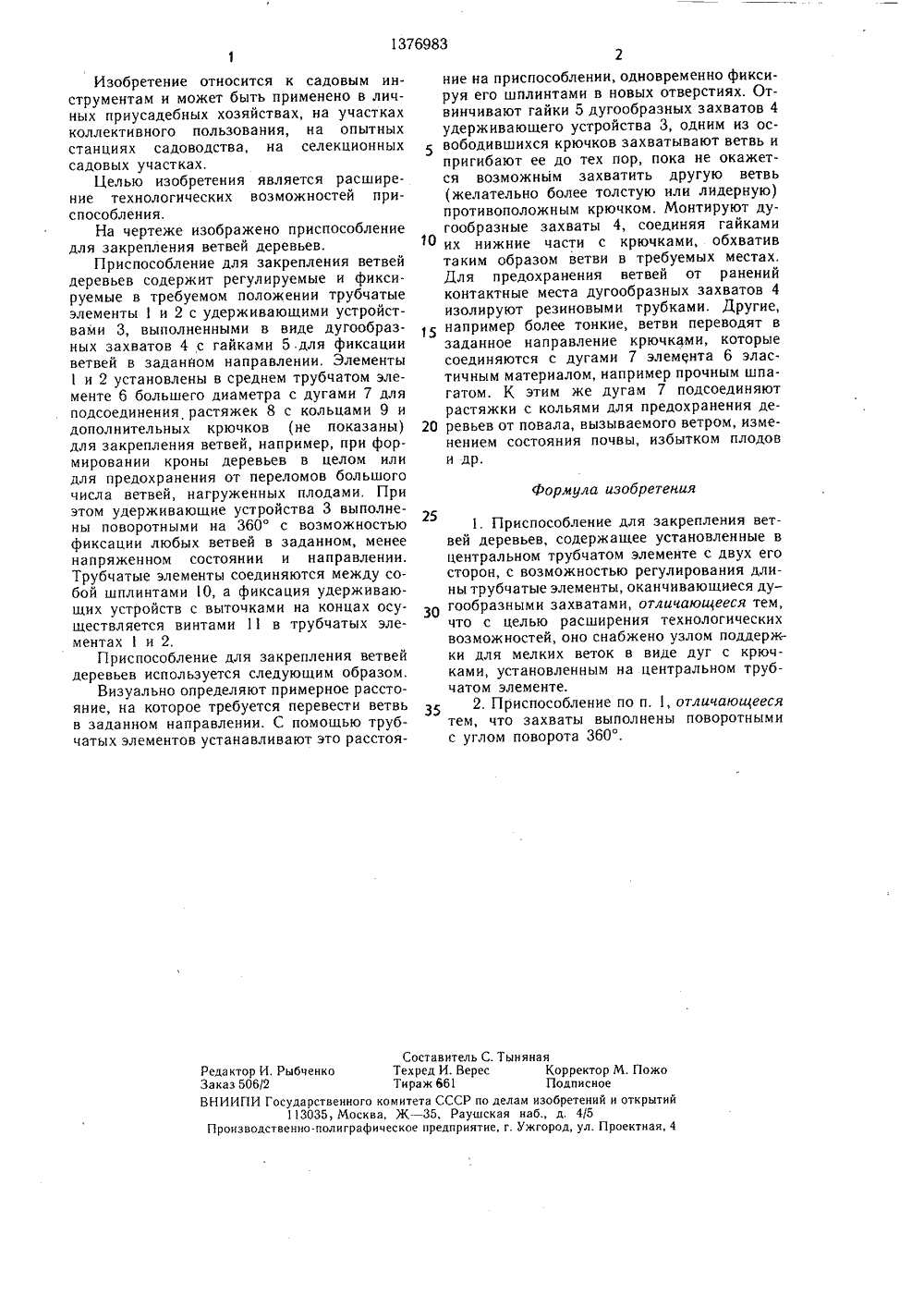

) 4 А 01 6 17/О ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЕТЕНИЯ СВИДЕТЕЛЬСТВУ(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАКРЕПЛЕНИЯ ВЕТВЕЙ ДЕРЕВЬЕВ(57) Изобретение относится к сельскомухозяйству и может быть использовано всадах для крепления побегов растений,Целью изобретения является расширение его технологических возможностей. Приспособ ление содержит регулируемые по высотс трубчатые элементы 1 и 2 с удерживаю- шими устройствами 3, оканчивающимися дугообразными захватами 4. Элементы установлены в среднем трубчатом элементе 6, на котором размещены дуги 7 для подсоединения растяжен 8 с крючками для поддержки мелких ветвей при формировании кроны или для предотвращения переломов ветвей, нагруженных плодами. Захваты 4 выполнены поворотными на 360. 2 з.п.ил. ОПИСАНИ К АВТОРСКОМУ1376983 формула изобретения Составитель С. ТынянаяРедактор И. Рыбченко Техред И. Верес Корректор М. ПожоЗаказ 506/2 Тираж 661 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к садовым инструментам и может быть применено в личных приусадебных хозяйствах, на участках коллективного пользования, на опытных станциях садоводства, на селекционных садовых участках.Целью изобретения является расширение технологических возможностей приспособления.На чертеже изображено приспособление для закрепления ветвей деревьев.Приспособление для закрепления ветвей деревьев содержит регулируемые и фиксируемые в требуемом положении трубчатые элементыи 2 с удерживающими устройствами 3, выполненными в виде дугообразных захватов 4 с гайками 5,для фиксации ветвей в заданном направлении, Элементы 1 и 2 установлены в среднем трубчатом элементе 6 большего диаметра с дугами 7 для подсоединения растяжек 8 с кольцами 9 и дополнительных крючков (не показаны) для закрепления ветвей, например, при формировании кроны деревьев в целом или для предохранения от переломов большого числа ветвей, нагруженных плодами. При этом удерживающие устройства 3 выполнены поворотными на 360 с возможностью фиксации любых ветвей в заданном, менее напряженном состоянии и направлении. Трубчатые элементы соединяются между собой шплинтами 1 О, а фиксация удерживающих устройств с выточками на концах осуществляется винтами 11 в трубчатых элементах 1 и 2,Приспособление для закрепления ветвей деревьев используется следующим образом.Визуально определяют примерное расстояние, на которое требуется перевести ветвь в заданном направлении. С помощью трубчатых элементов устанавливают это расстояние на приспособлении, одновременно фиксируя его шплинтами в новых отверстиях, Отвинчивают гайки 5 дугообразных захватов 4 удерживающего устройства 3, одним из ос вободившихся крючков захватывают ветвь ипригибают ее до тех пор, пока не окажется возможным захватить другую ветвь (желательно более толстую или лидерную) противоположным крючком. Монтируют дугообразные захваты 4, соединяя гайками 10 их нижние части с крючками, обхвативтаким образом ветви в требуемых местах, Для предохранения ветвей от ранений контактные места дугообразных захватов 4 изолируют резиновыми трубками. Другие, 15 например более тонкие, ветви переводят взаданное направление крючками, которые соединяются с дугами 7 элемента 6 эластичным материалом, например прочным шпагатом. К этим же дугам 7 подсоединяют растяжки с кольями для предохранения де ревьев от повала, вызываемого ветром, изменением состояния почвы, избытком плодов идр 251. Приспособление для закрепления ветвей деревьев, содержащее установленные в центральном трубчатом элементе с двух его сторон, с возможностью регулирования длины трубчатые элементы, оканчивающиеся дуЗ 0 гообразными захватами, отличающееся тем,что с целью расширения технологических возможностей, оно снабжено узлом поддержки для мелких веток в виде дуг с крючками, установленным на центральном трубчатом элементе.35 2. Приспособление по п, 1, отличающеесятем, что захваты выполнены поворотными с углом поворота 360.
СмотретьЗаявка
4134803, 04.09.1986
И. М. Сворень
СВОРЕНЬ ИОСИФ МИХАЙЛОВИЧ
МПК / Метки
МПК: A01G 17/10
Метки: ветвей, деревьев, закрепления
Опубликовано: 28.02.1988
Код ссылки
