Способ импульсного формирования магнитных рельефов символов и проводниковая головка для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 135885
Авторы: Бучек, Ковалелис, Малофеев, Мартинкенас, Ненишкис
Текст

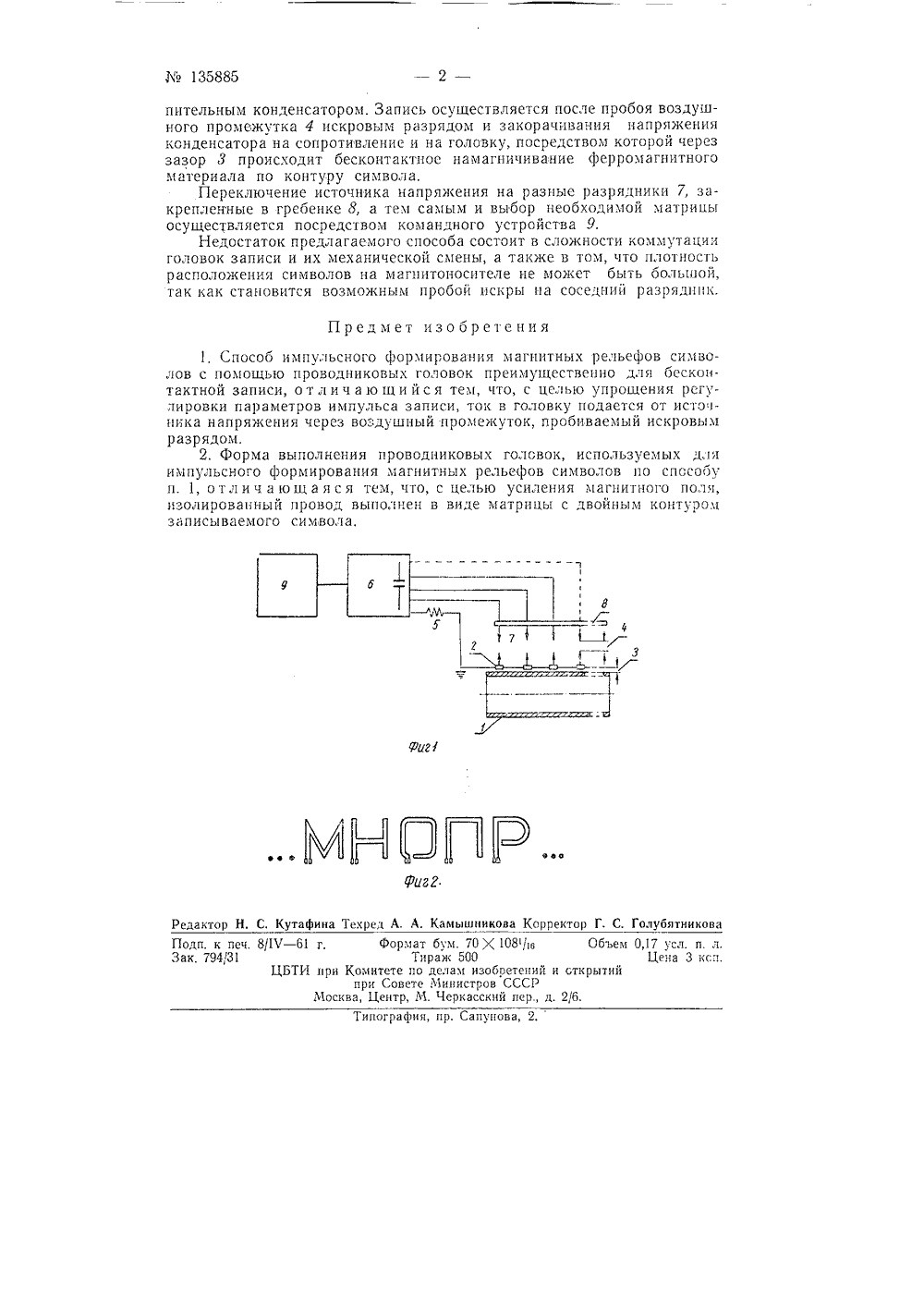

.,131 ","г; 1 БРЕТЕНИЯ ОПИСАНИЕ К АВТОРСКОМ ВИДЕТЕЛ одписная группа Л 0 5 П. Малофеев,ниш кис П, Мартинкенас, Б. Е, Бучек, Г иМ,А.Нвалелис МАГНИТНЫХ СПОСОБ ИМПУЛЬСНОГО ФОРМИРОВАНИРЕЛЬЕФОВ СИМВОЛОВ елам изобретений аявлено 23 мая 1960 г. за М 66736426 в Комитет по д открьтий при Совете Министров ССС Опубликовано в Боллетене изобретений М 4а 1961 г. Известны способы создания магнитных рельефов символов, получаемых из комбинаций штрихов или точек, Известны также проводниковые головки, при возбуждении которых символ формируется целиком.Новым в предлагаемом способе импульсного формирования магнитных рельефов символов с помощью проводниковых головок является питание проводниковых головок через воздушные промежутки, пробиваемые искровым разрядом, Это отличие предлагаемого способа от известных позволяет посредством изменения величины воздушного промежутка регулировать параметры (врехя и амплитуду) импульса тока записи. Предлагаемый способ предназначен преимущественно для бесконтактной записи.Форма выполнения проводниковых головок, используемых для импульсного формирования магнитных рельефов символов по предлагаемому способу, отличается выполнением изолированного провода головок в виде матрицы с двойным контуром записываемого символа, что обеспечивает усиление магнитного поля головок.На фиг, 1 приведена функциональная схема устройства, работающего по предлагаемому способу; на фиг. 2 - форма выполнения проводниковых головок, используемых для импульсного формирования магнтных рельефов символов по предлагаемому способу.Запись магнитных рельефов символов на ферромагнитном материале 1 осуществляется с помощью проводниковых головок 2, Выполненных в виде проволочной матрицы с двойным контуром записываемого симВОла из изолированного провода. Для полуения В головке Оольш;х токов, неооходимых при бесконтактной записи через зазор о, головки питают через Воздушный промежуток 4 и гасящее сопротивлене б От Сто ика б высооо напряжения с ВклОченным на его выходе накоо 135885 пительным конденсатором. Запись осуществляется после пробоя воздушного промежутка 4 искровым разрядом и закорачивания напряжения конденсатора на сопротивление и на головку, посредством которой через зазор 3 происходит бесконтактнос намагничивание ферромагнитного материала по контуру символа.Переключение источника напряжения на разные разрядники 7, закрепленные в гребенке 8, а тем самым и выбор необходимой матрипы осуществляется посредством командного устройства 9.Недостаток предлагаемого способа состоит в сложности коммутации головок записи и их механической смены, а также в том, что плотность расположения символов на магнитоносптеле не может быть большой, так как саотс озмоным прооой искры па соседнии разрядник. Предмет изо бр ете ния 1, Способ импульсного формирования магнитных рельефов символов с помощью проводниковых головок преимущественно для бесконтактной записи, о т л и ч а ю щ и й с я тем, что, с целью упрощения регулировки параметров импульса записи, ток в головку подается от источника напряжения через воздушный промежуток, пробиваемый искровым разрядом.2, Форма выполнения проводниковых головок, используемых для импульсного формирования магнитных рельефов символов по способу п. 1, отличающаяся тем, что, с целью усиления магнитного поля, изолированный провод выполнен в виде матрицы с двойным контуром записываемого символа. актор Н. С, Кутафина Текред А. А. Камышникова Корректор Г. С. Голубятникова/16 Объем 0,17 уел. п. л.Цена 3 кспний и открытий Поди. к печ. 8/1 Ч - 61 г, Фо Лак. 794/31 ЦБТИ при Комитет при Со Москва, Центмат бум. 70 Х 108Тираж 500по делам изобретеете Министров СССРр, М. Черк асск ий не р.,. 2/6 ипография, пр. Сапунова, 2.
СмотретьЗаявка
667364, 23.05.1960
Бучек Б. Е, Ковалелис К. А, Малофеев Г. П, Мартинкенас Э. П, Ненишкис М. А
МПК / Метки
МПК: G03G 19/00
Метки: головка, импульсного, магнитных, проводниковая, рельефов, символов, формирования
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/2-135885-sposob-impulsnogo-formirovaniya-magnitnykh-relefov-simvolov-i-provodnikovaya-golovka-dlya-ego-osushhestvleniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ импульсного формирования магнитных рельефов символов и проводниковая головка для его осуществления</a>
