Преобразователь изменения сопротивления датчика в частотно модулированный сигнал
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 135000
Автор: Арнольд
Текст

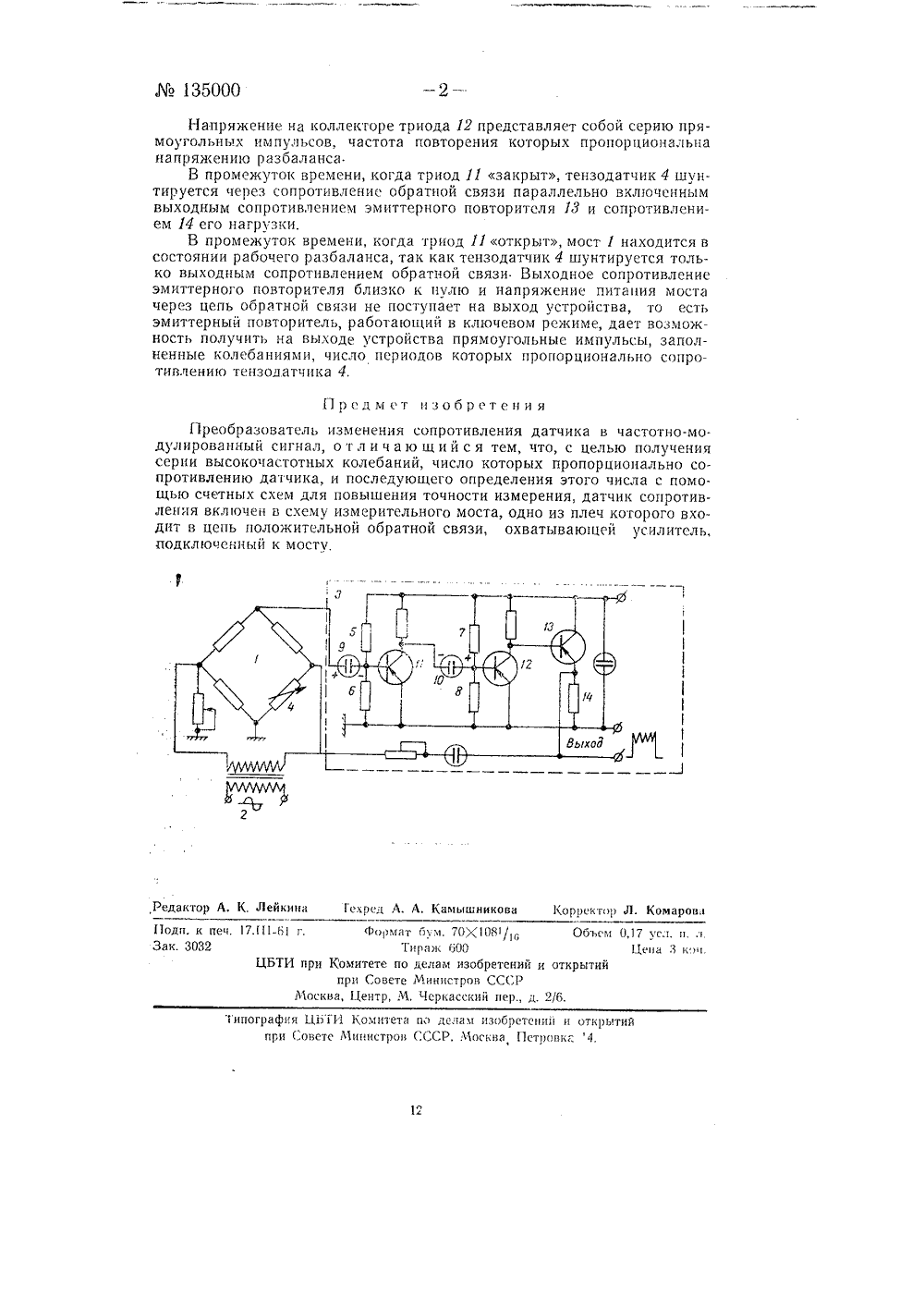

Класс 74 Ь, 8135000 ссс Р,11 ь.л,я о САНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕРЬСТВУ Подписная гриппа М 25. Э. Арнольд ПРЕОБРАЗОВАТЕЛЬ ИЗМЕНЕНИЯ СОПРОТИВЛЕНИ В ЧАСТОТНО-МОДУЛИРОВАННЪГЙ СИГНА аявлено 1 февраля 1 о 60 г. за М 652812/26 в комитет и открытий при Совете Министров С о делам изобретенийСР бликова Бюллетене изобретений,Х за 1961 невысокои Известны преобразователи изменения сопротивления датчика в 1 частотно-модулированный сигнал,Недостаток известньх преобразователеч заключается вточности измерения.В описываемом устройстве этот недостаток устранен тем, что датчиксопротивления включен в схему измерительного моста, одно из плеч которого входит в цепь положительной ооратной связи, охватывающей усилитель, подключенный к мосту. При этом на выходе усилителя появляется серия высокочастотных колебаний, число периодов которых пропорционально сопротивлению датчика и может быть определено с помощьюдискретной счетной схемы, что повышает точность измерения.Принципиальная схема устройства показана на чертеже.Устройство содержит измерительный мост 1, генератор 2 синусоидального напряжения, стабилизированного по амплитуде и частоте, и усилитель 3, подключенный к измерительному мосту.Тензодатчик 4 сопротивления включен в схему измерительного моста, одно из плеч которого входит в цепь положительной обратной связи,охватывающей усилитель 3.При увеличении коэффициента обратной связи в схеме возникаютколебания синусоидальной формы, которые затем преобразуются в прямоугольные импульсы. Частота собственных колебаний определяется восновном сопротивлениями 5, б, 7 8 и конденсаторами 9, 10.При включенном генераторе 2, питающем мост 1, и состоянии моста1, близком к равновесию по активной составляющей, напряжение разбаланса усиливается триодом 11 и подается на базу триода 12, При определенном пороговом напряжении триод 12 открывается. С увеличениемнапряжения разбаланса уменьшается длительность собственных колебаний, причем коэффициент заполнения продолжает оставаться равнымединице.135000 Предмет изобретения Преобразователь изменения сопротивления датчика в частотно-модулированный сигнал, о т л и ч аю щи й с я тем, что, с целью получения серии высокочастотных колебаний, число которых пропорционально сопротивлению датчика, и последующего определения этого числа с помощью счетных схем для повышения точности измерения, датчик сопротивления вкл 1 очен в схему измерительного моста, одно из плеч которого входит в цепь положительной обратной связи, охватывающей усилитель, подключенный к мосту,хред А. А, Камышникова Корректор Л. Комарова Редактор А. К. кин; Поди. к пеи. 17.11-6 г. Фо 1)Зак. 3032ЦБТИ прн Комитетепри СовМосква, Центр 1 ат бум. 70 Х 108/1Тираж 600по делам изобретените Министров СССРМ, Черкасский пер.,бъсм 0,17 усл. и. л Цена 3 ко к ытнй26 Гнпографин ЦБТИ Комитета по делам изобретении и открытн при Совете Министров СССР, Москва Петровка 4.Напряжение на коллекторе триода 12 представляет собой серию прямоугольнь 1 х импульсов, частота повторения которых пропорциональна напряжению разбалансаВ промежуток времени, когда триод 11 закрыт, тензодатчик 4 шунтируется через сопротивление обратной связи параллельно включенным выходным сопротивлением эмиттерного повторителя 13 и сопротивлением 14 его нагрузки.В промежуток времени, когда триод П открыт, мост 1 находится в состоянии рабочего разбаланса, так как тензодатчик 4 шунтируется только выходным сопротивлением обратной связи Выходное сопротивление эмиттерного повторителя близко к нулю и напряжение питания моста через цепь обратной связи не поступает на выход устройства, то есть эмиттерный повторитель, работающий в ключевом режиме, дает возможность получить на выходе устройства прямоугольные импульсы, заполненные колебаниями, число периодов которых пропорционально сопротивлению тензодатчика 4.
СмотретьЗаявка
652812, 01.02.1960
Арнольд Э. Э
МПК / Метки
МПК: G08C 15/04, G08C 19/12
Метки: датчика, изменения, модулированный, сигнал, сопротивления, частотно
Опубликовано: 01.01.1961
Код ссылки
