Сепаратор для разделения многокомпонентных тонкодисперсных систем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1346256
Авторы: Гуславский, Сурков
Текст

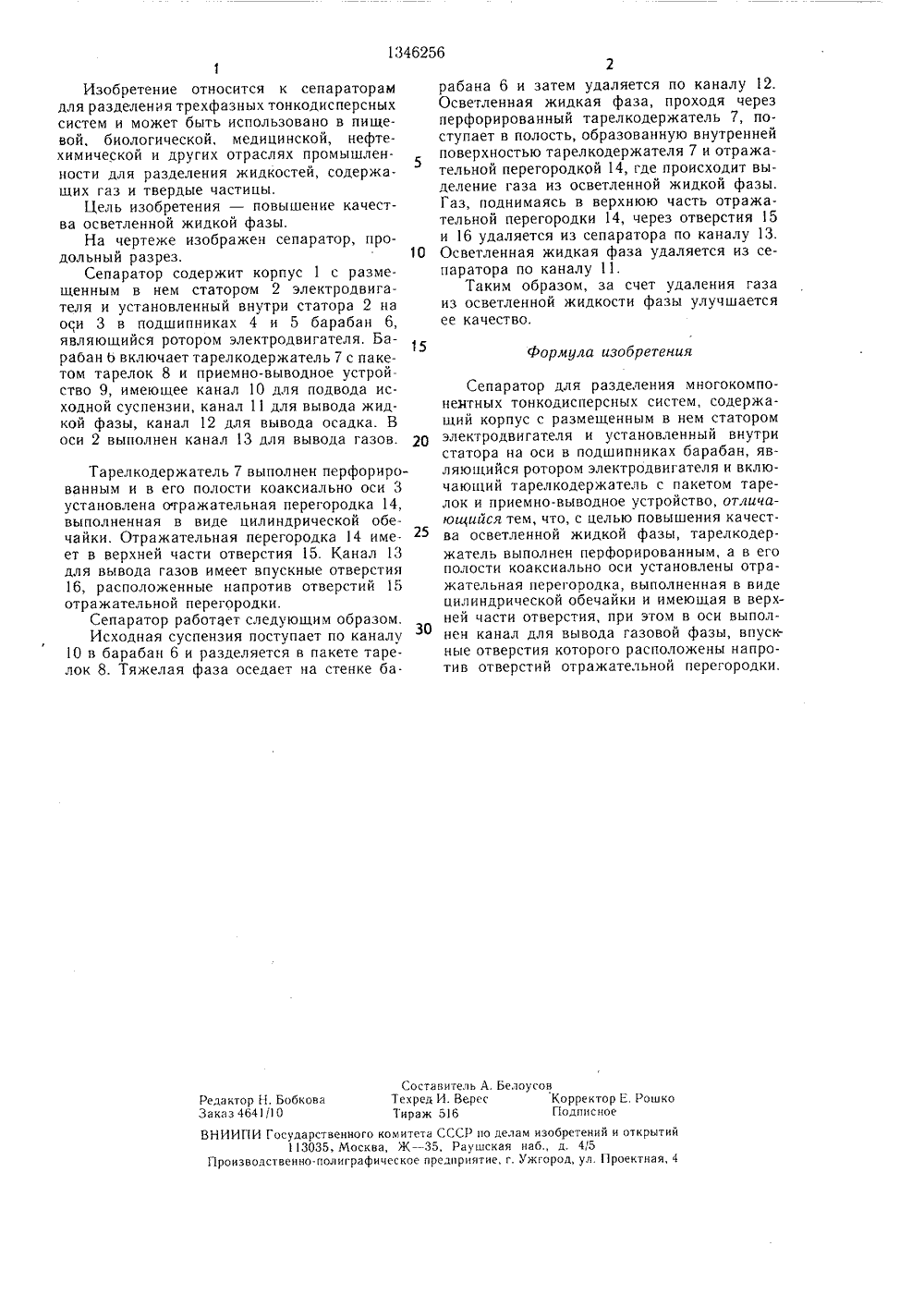

(19) 111) В 04 В 1/08, 9/02 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СЬ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(71) Московский технологический институтмясной и молочной промышленности(54) СЕПАРАТОР ДЛЯ РАЗДЕЛЕНИЯ МНОГОКОМПОНЕНТНЪХ ТОНКОДИСПЕРСНЪХ СИСТЕМ(57) Изобретение относится к сепараторам для разделения трехфазных тонкодисперсных систем и может быть использовано в пищевой, биологической и других отраслях промышленности для разделения жидкостей, содержащих газ и твердые частицы. Целью изобретения является повышение качества осветленной жидкой фазы. Исходная суспензия поступает по каналу 10 в барабан 6. где разделяется в пакете тарелок 8. Осветленная жидкая фаза, проходя через перфорированный тарелкодержатель 7, освобождается от газа, ктоторый удаляется через отверстия 15 и 16 по каналу 13. Осветленная жидкая фаза удаляется по каналу 11, осадок - по канвам 12.ил.1346256 Формула изобретения 1Изобретение относится к сепараторам для разделения трехфазных тонкодисперсных систем и может быть использовано в пищевой, биологической, медицинской, нефтехимической и других отраслях промышленности для разделения жидкостей, содержащих газ и твердые частицы.Цель изобретения - повышение качества осветленной жидкой фазы.На чертеже изображен сепаратор, продольный разрез.10Сепаратор содержит корпус 1 с размещенным в нем статором 2 электродвигателя и установленный внутри статора 2 на оси 3 в подшипниках 4 и 5 барабан 6, являющийся ротором электродвигателя, Барабан Ь включает тарелкодержатель с пакетом тарелок 8 и приемно-выводное устройство 9, имеющее канал 10 дпя подвода исходной суспензии, канал 11 для вывода жидкой фазы, канал 12 для вывода осадка. В оси 2 выполнен канал 13 для вывода газов. 20 Тарелкодержатель 7 выполнен перфорированным и в его полости коаксиально оси 3 установлена отражательная перегородка 14, выполненная в виде цилиндрической обе. чайки. Отражательная перегородка 14 име. ет в верхней части отверстия 15. Канал 13 для вывода газов имеет впускные отверстия 16, расположенные напротив отверстий 15 отражательной перегородки.Сепаратор работает следующим образом.Исходная суспензия поступает по каналу 10 в барабан 6 и разделяется в пакете тарелок 8. Тяжелая фаза оседает на стенке ба. 2рабана 6 и затем удаляется по каналу 12. Осветленная жидкая фаза, проходя через перфорированный тарелкодержатель 7, поступает в полость, образованную внутренней поверхностью тарелкодержателя 7 и отражательной перегородкой 14, где происходит выделение газа из осветленной жидкой фазы. Газ, поднимаясь в верхнюю часть отражательной перегородки 14, через отверстия 15 и 16 удаляется из сепаратора по каналу 13. Осветленная жидкая фаза удаляется из сепаратора по каналу 11.Таким образом, за счет удаления газа из осветленной жидкости фазы улучшается ее качество. Сепаратор для разделения многокомпонентных тонкодисперсных систем, содержащий корпус с размещенным в нем статором электродвигателя и установленный внутри статора на оси в подшипниках барабан, являющийся ротором электродвигателя и включающий тарелкодержатель с пакетом тарелок и приемно-выводное устройство, отличающийся тем, что, с целью повышения качества осветленной жидкой фазы, тарелкодержатель выполнен перфорированным, а в его полости коаксиально оси установлены отражательная перегородка, выполненная в виде цилиндрической обечайки и имеющая в верхней части отверстия, при этом в оси выполнен канал для вывода газовой фазы, впускные отверстия которого расположены напротив отверстий отражательной перегородки.Составитель А. БелоусовРедактор Н. Бобкова Текред И. Верес Корректор Е. РошкоЗаказ 4641/1 0 Тираж 516 ГодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3937534, 29.07.1985
МОСКОВСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЯСНОЙ И МОЛОЧНОЙ ПРОМЫШЛЕННОСТИ
СУРКОВ ВИКТОР ДАНИЛОВИЧ, ГУСЛАВСКИЙ АЛЕКСАНДР ИГНАТЬЕВИЧ, ГУСЛАВСКИЙ АЛЕКСЕЙ ИГНАТЬЕВИЧ
МПК / Метки
Метки: многокомпонентных, разделения, сепаратор, систем, тонкодисперсных
Опубликовано: 23.10.1987
Код ссылки
<a href="https://patents.su/2-1346256-separator-dlya-razdeleniya-mnogokomponentnykh-tonkodispersnykh-sistem.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор для разделения многокомпонентных тонкодисперсных систем</a>
