Сепаратор для обогащения сыпучих материалов

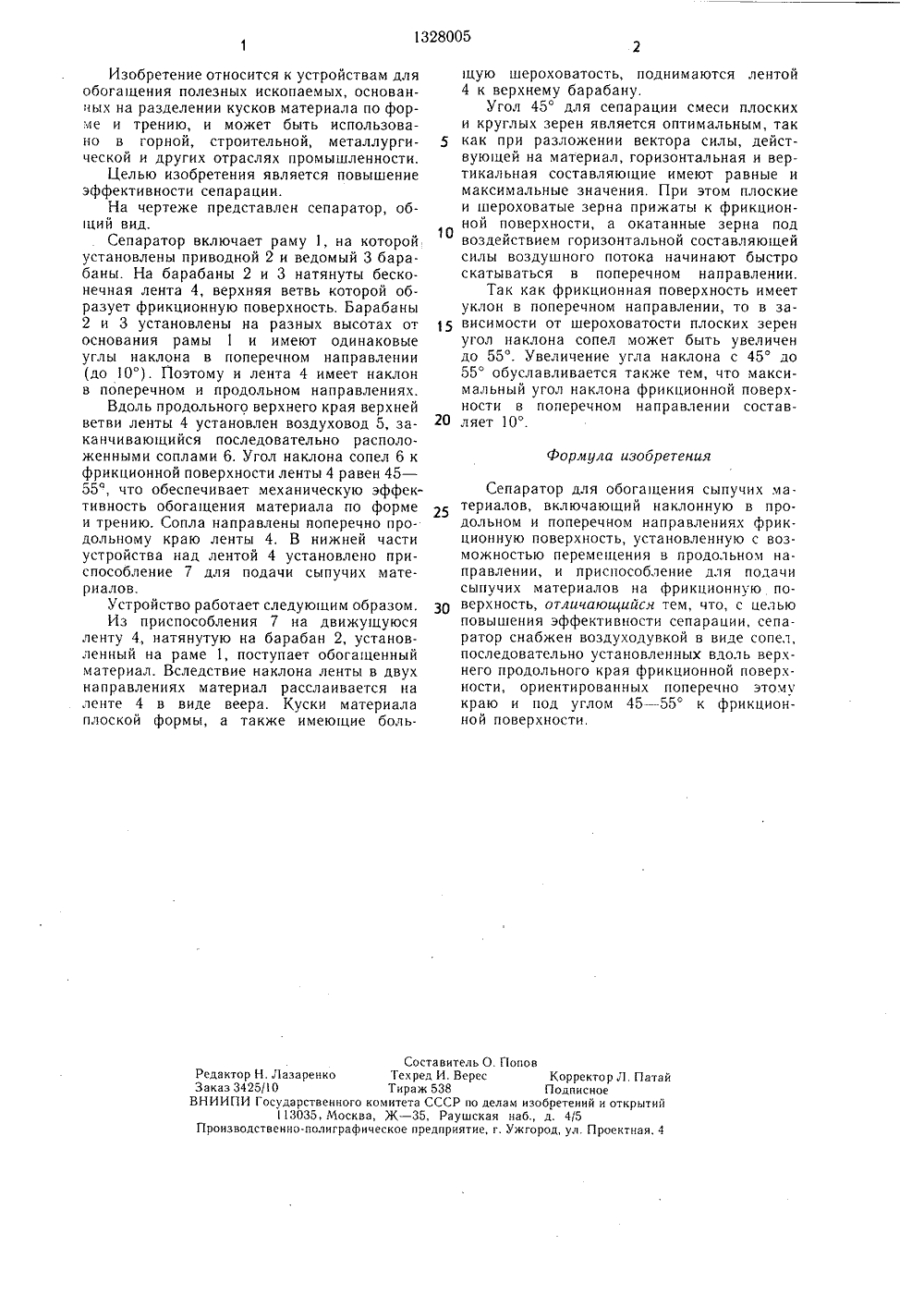

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1328005(Зэ 4 В 07 В 13 00 9 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Комплексный научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых ИОТТ(54) СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯСЪПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к устройствамдля обогащения полезных ископаемых, основанных на разделении кусков материалапо форме и трению, и м,б. использовано в горной, строительной, металлургической и других отраслях промышленности. Цель изобретения - повышение эффективности сепарации. Сепаратор включает рамус приводным 2 и ведомым 3 барабанами (Б). Установленные на разных высотах от основания рамы 1 Б 2 и 3 наклонены в поперечном направлении на угол до 10. Между Б 2 и 3 натянута бесконечная лента (Л) 4, верхняя ветвь которой образует фрикционную поверхность (ФП). Вдоль верхнего продольного края верхней ветви Л 4 установлен воздуховод 5 с соплами 6, ориентированными поперечно краю под углом 45 - 55 в ФП. Над Л 4 установлено приспособление для подачи сыпучих материалов 7. Обогащенный материал под воздушным потоком на движущейся Л 4 расслаивается в виде веера, при этом плоские и шероховатые зерна прижимаются к ФП, а окатанные зерна скатываются в поперечном направлении.ил.1328005 Формула изобретения Составитель О. ПоповРедактор Н. Лазаренко Техред И. Верес Корректор Л. ПатайЗаказ 3425/0 Тираж 538 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для обогащения полезных ископаемых, основанных на разделении кусков материала по форме и трению, и может быть использовано в горной, строительной, металлургической и других отраслях промышленности,Целью изобретения является повышение эффективности сепарации.На чертеже представлен сепаратор, общий вид.Сепаратор включает раму 1, на которой установлены приводной 2 и ведомый 3 барабаны. На барабаны 2 и 3 натянуты бесконечная лента 4, верхняя ветвь которой образует фрикционную поверхность. Барабаны 2 и 3 установлены на разных высотах от основания рамы 1 и имеют одинаковые углы наклона в поперечном направлении (до 10). Поэтому и лента 4 имеет наклон в поперечном и продольном направлениях.Вдоль продольного верхнего края верхней ветви ленты 4 установлен воздуховод 5, заканчиваюцийся последовательно расположенными соплами 6. Угол наклона сопел 6 к фрикционной поверхности ленты 4 равен 45 - 55, что обеспечивает механическую эффективность обогащения материала по форме и трению. Сопла направлены ноперечно продольному краю ленты 4, В нижней части устройства над лентой 4 установлено приспособление 7 для подачи сыпучих материалов.Устройство работает следующим образом.Из приспособления 7 на движущуюся ленту 4, натянутую на барабан 2, установленный на раме 1, поступает обогащенный материал. Вследствие наклона ленты в двух направлениях материал расслаивается на ленте 4 в виде веера. Куски материала плоской формы, а также имеющие больщую шероховатость, поднимаются лентой 4 к верхнему барабану.Угол 45 для сепарации смеси плоскихи круглых зерен является оптимальным, так 5 как при разложении вектора силы, действующей на материал, горизонтальная и вертикальная составляющие имеют равные и максимальные значения. При этом плоские и шероховатые зерна прижаты к фрикционной поверхности, а окатанные зерна под воздействием горизонтальной составляющей силы воздушного потока начинают быстро скатываться в поперечном направлении.Так как фрикционная поверхность имеетуклон в поперечном направлении, то в за висимости от шероховатости плоских зеренугол наклона сопел может быть увеличен до 55. Увеличение угла наклона с 45 до 55 обуславливается также тем, что максимальный угол наклона фрикционной поверхности в поперечном направлении состав ляет 10. Сепаратор для обогащения сыпучих материалов, включающий наклонную в продольном и поперечном направлениях фрикционную поверхность, установленную с возможностью перемещения в продольном направлении, и приспособление для подачи сыпучих материалов на фрикционную поверхность, отличающийся тем, что, с целью повышения эффективности сепарации, сепаратор снабжен воздуходувкой в виде сопел, последовательно установленных вдоль верхнего продольного края фрикционной поверхности, ориентированных поперечно этому краю и под углом 45 - 55 к фрикционной поверхности,
