Установка для получения униполярных импульсов

Номер патента: 132711

Авторы: Рогачев, Ткаченко

ZIP архив

Текст

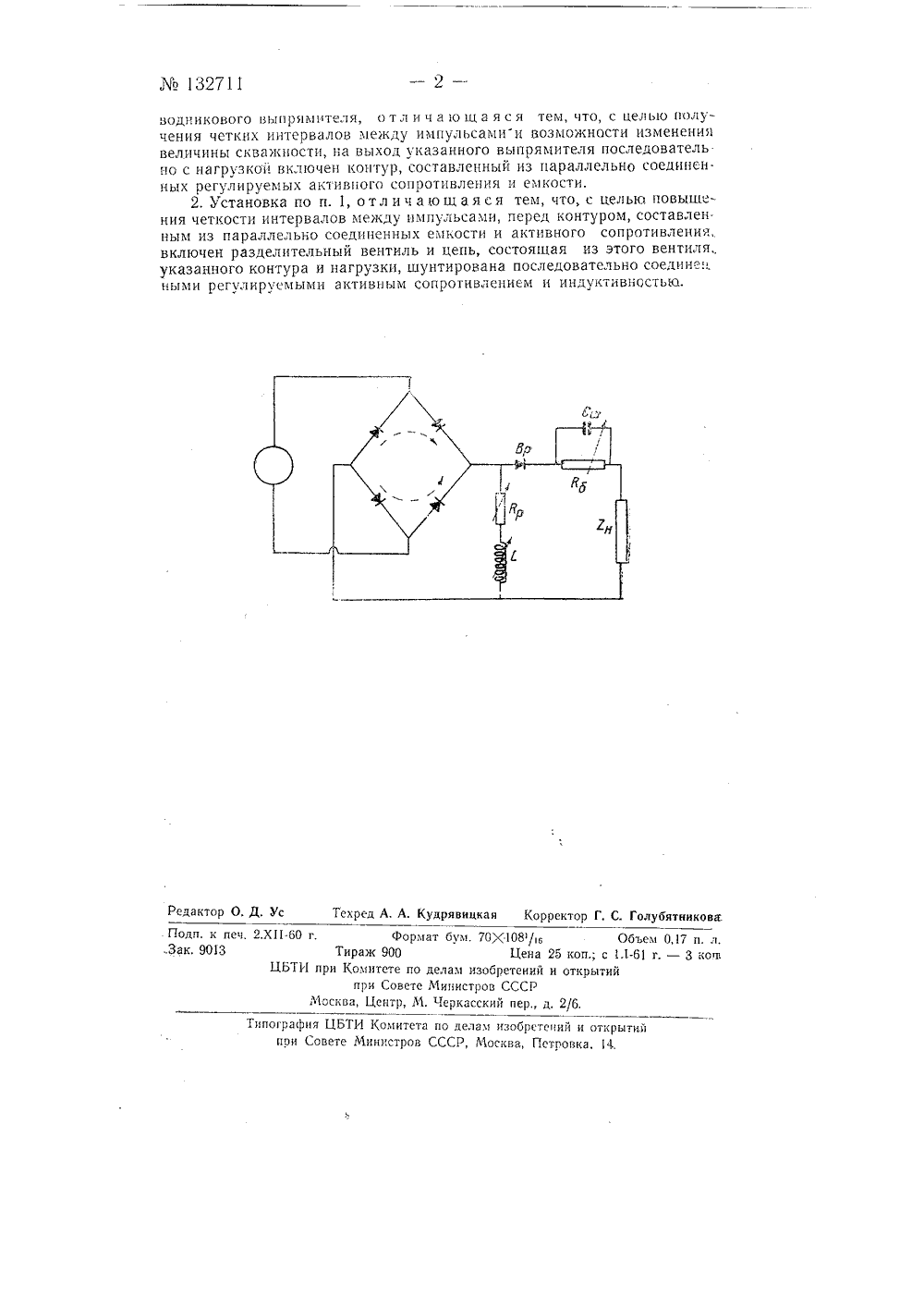

. .АОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная груюпа Л 3 94 И. С. Рогачев и А. Н. Ткаченко УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ УНИПОЛЯРНЫХ ИМПУЛЬСОВЗаявлено 19 октября 1959 г. за641581 с присоединением641582/24 в 1(омитет по делам изоорегений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений16 аа 1960 г. П р едмет изобретения1, Установка для получения униполярных импульсов, состоящая нз =лектромашинного генератора знакоперсмепцых импульсов и полупроПредлагаемое устройство отличается от известных устройств для по лучения униполярных импульсов, в которых используются электрома 1 пинные генераторы, снабженные полупроводниковыми выпрямителями, тем, что на выход выпрямителя последовательно с нагрузкой включен контур, составленный из параллельно соединенных регулируемых актив ного сопротивления и емкости, перед которым вкл 1 очен разделительный вентиль, индуктивность и активное сопротивление.Такое выполнение устройства позволяет получить четкие интервалы между импульсами с одновременным улучшением формы последних.На приведенной схеме генератора, на выход которого подключена схема предлагаемого устройства, показаны последовательно соединенные активное сопротивление Й с индуктивностью 1., составляющих одну ветвь, и другая ветвь, состоящая из разделительного вентиля Вр, балластного сопротивления Л , шуптированного емкостью С и нагрузочного сопротивления Л,При такой схеме в первой ветви возникают паузы между импульсами водноо напряжения. плагодаря налпчпо емкости С,и разделительному вентилю Во во второй ветви формируются импульсы тока, по. скольку в отдельные части периода вентиль Воказывается запертым.Изменением параметров схемы возможно в широких пределах регулировать амплитуду получаемых импульсов и изменять паузы между нп. ми. Если нагрузкой служит эорозионный проъ 1 ежуток, действие которого подобно действию встречной э.д,с., то форма импульсов улучшаетсяВ качестве первого варианта схемы аналогичного действия предло. жена та же схема за исключением разделительного вентиля В, сопро тивления Й и индуктивности 1,.Редактор О. Д. хрсд А, А. Кудрявицкая Корректор Г, С. Голубятникова Подп. к печ, 2.Х 11.60 г.Зак, 9013 ТиЦБТИ при К 70 К 108/Цена обретени ов СССР кий пер.,Объем О,7 п. л25 коп,; с 1.1-61 г. - 3 коии открытий формат бум.00 итете по делам и и Совете Министр .1 ептр, М. Черкас Москва. 2/6. ипография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14,.ВОДНИКОВОГО ВЫНР 51 МИТЕЛ 51, О Т Л И Ч Я 10 1 Ц а Я С и ТЕМ, сТО, С ЦЕЛЬЮ ПОЛУ- ченРя четких интервалов между импульсами и Возможности изменени 51 величины сквакности, на выход указанного выпрямителя последователь но с нагрузкой включен контур, составленный из параллельно соединен. ных регулируемых ак 1 ив 11 ого сопротивления и емкости,2. Установка по и. 1, отл и ч а ю щ а я ся тем, чтос целью повышения четкости интервалов между импульсами, перед контуром, составлен ным из параллельно соединенных емкости и активного сопротивления, включен разделительный вентиль и цепь, состоящая из этого вентиля,. указанного контура и нагрузки, шунтирована последовательно соединс 1 ными регулируемыми активным сопротивлением и индуктивностью.

Смотреть

Заявка

641582, 19.10.1959

Рогачев И. С, Ткаченко А. Н

МПК / Метки

МПК: H02K 25/00

Метки: импульсов, униполярных

Опубликовано: 01.01.1960

Код ссылки
