Способ нарезания модифицированных глобоидных червяков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 131197
Автор: Сагин
Текст

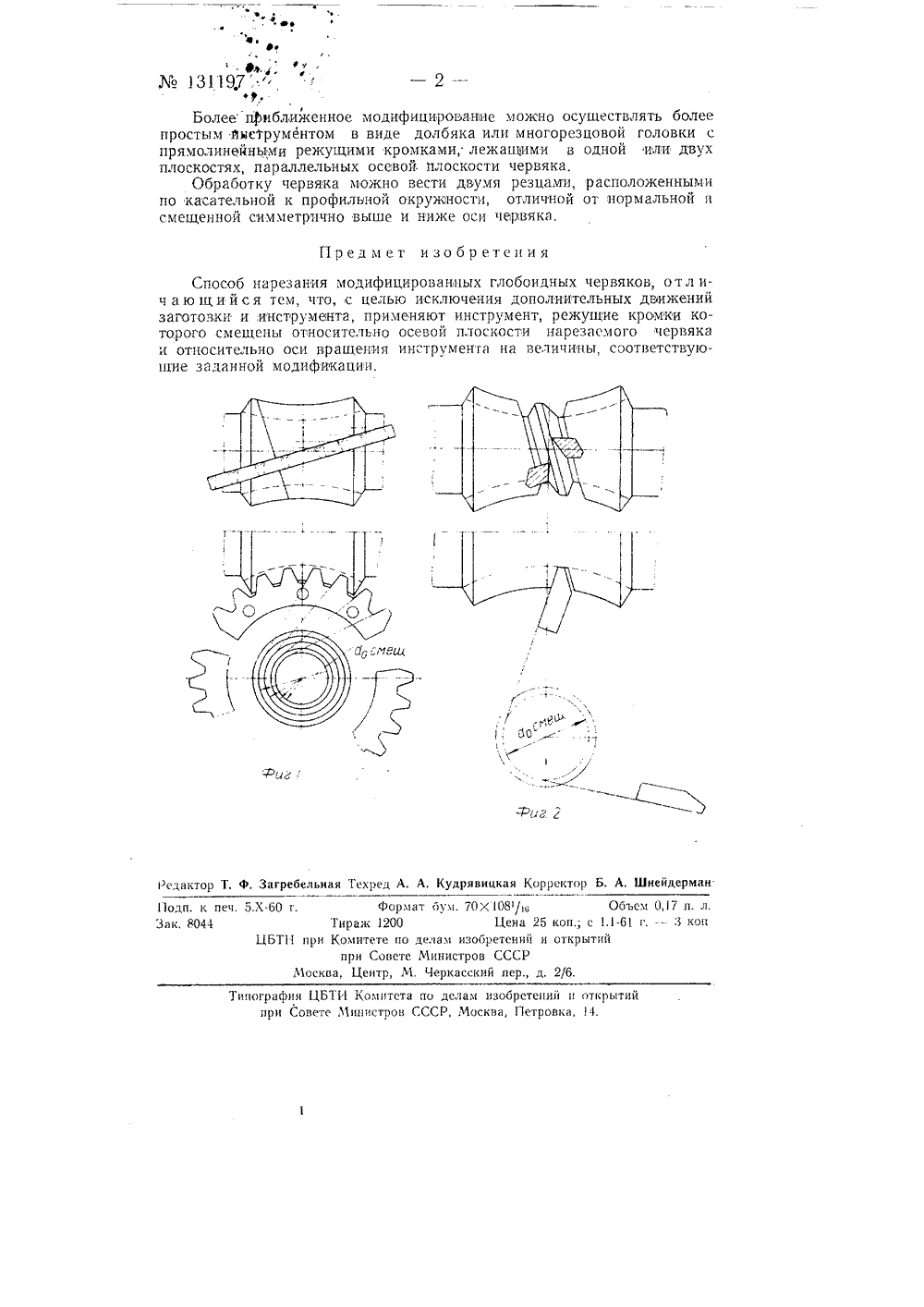

Ж 13119 Класс 496, 7 СССР ПИСАНИК ИЗОБКтЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ одписная грппа Лв 212 Л, И. Сагин СПОСОБ НАРЕЗАНИЯ МОДИФИЦИРОВАННЫХ ГЛОБОИДНЫХ ЧЕРВЯКОВо делам иаоорегении омит Министров ССС16 ва 1960 г. ликовано в Бюллетене изоо енин ы нарезания модифицированных глобоидных чер я при помощи дополнительных движений заготов Известные способвяков осуществляютски и инструмента.В описываемом способе применяют инструмент, режущие кромки которото смещены относительно осевой плоскости нарезаемого червяка и относительно оси вращения инструмента на величины, соответствующие заданной модификации. Это позволяет исключить дополнительные движения заготовки и инструмента, увеличить жесткость системы и повысить эффективность изготовления модифицированных глобоидных червяков.На фиг, 1 изображена схема нарезания червяка многолезвиевым инструментом; на фиг, 2 - то же, двумя резцами,Нарезание червяка осуществляется инструментом в виде зубчатых секторов долбяка, Секторы расположены под углом подъема к осн червяка последовательно на окружности стола станка.Режущие кромки инструмента для обработки каждой из двух сторон витка червяка располагаются смещенными на величины (а,сленг) в сторону входа по производящей поверхности, совпадающей с поверхностью, огибающей входную половицу агитка исходного червяка, Кажда 11 кромка инструмента имеет свое определенное смещение относительно оси вращения инструмента. Если каждая из сторон витка имеет одну и ту же модификацию, то смешение режущих кромэк инструмента будет симметрично.Режущие кромки многорезцового инструмента, располагаясь на производящей поверхности, могут одновременно располагаться на поверхности нормальной,к виткам червяка или близкой к нормальной, что обеспечивает примерно одинаковые условия резания на обе стороны витка.е) 3119,7:." - 2- -,.Более приближенное модифицирование можно осуществлять более простым инструментом в виде долбяка или многорезцовой головки с прямолинейными режущими кромками, лежащими в одной или двух плоскостях, параллельных осевой плоскости червяка.Обработку червяка можно вести двумя резцами, расположенными по касательной к профильной окружности, отличной от нормальной н смещенной симметрично выше и ниже оси червяка. 11 редмет изобретения Способ нарезания модифицированных глобоидных червяков, отл ич аю щи й с я тем, что, с целью исключения дополнительных движений заготовки и инструмента, применяют инструмент, режущие кромки которого смещены относительно осевой плоскости нарезаемого червяка и относительно оси вращения инструмента на величины, соответствующие заданной модификации. 4 игредактор Т. Ф. Загребельная Техред А. А. Кудрявицкая Корректор Б. А. Шнейдерма Поди. к печ. 5 ЛЗак. 8044 м 0,1( п. л г,3 кои ЦБТИ Комитета по делам изобретений и открытийете Министров СССР, Москва, Петровка, 4. ииогра и пр 60 г. Формат Тираж 1200 БТИ при Комитете по д при Совете Ъ Москва, Центр, М.
СмотретьЗаявка
628799, 21.05.1959
Сагин Л. И
МПК / Метки
МПК: B23F 13/06
Метки: глобоидных, модифицированных, нарезания, червяков
Опубликовано: 01.01.1960
Код ссылки
