Устройство для формирования переднего фронта импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1309274
Автор: Турченков
Текст

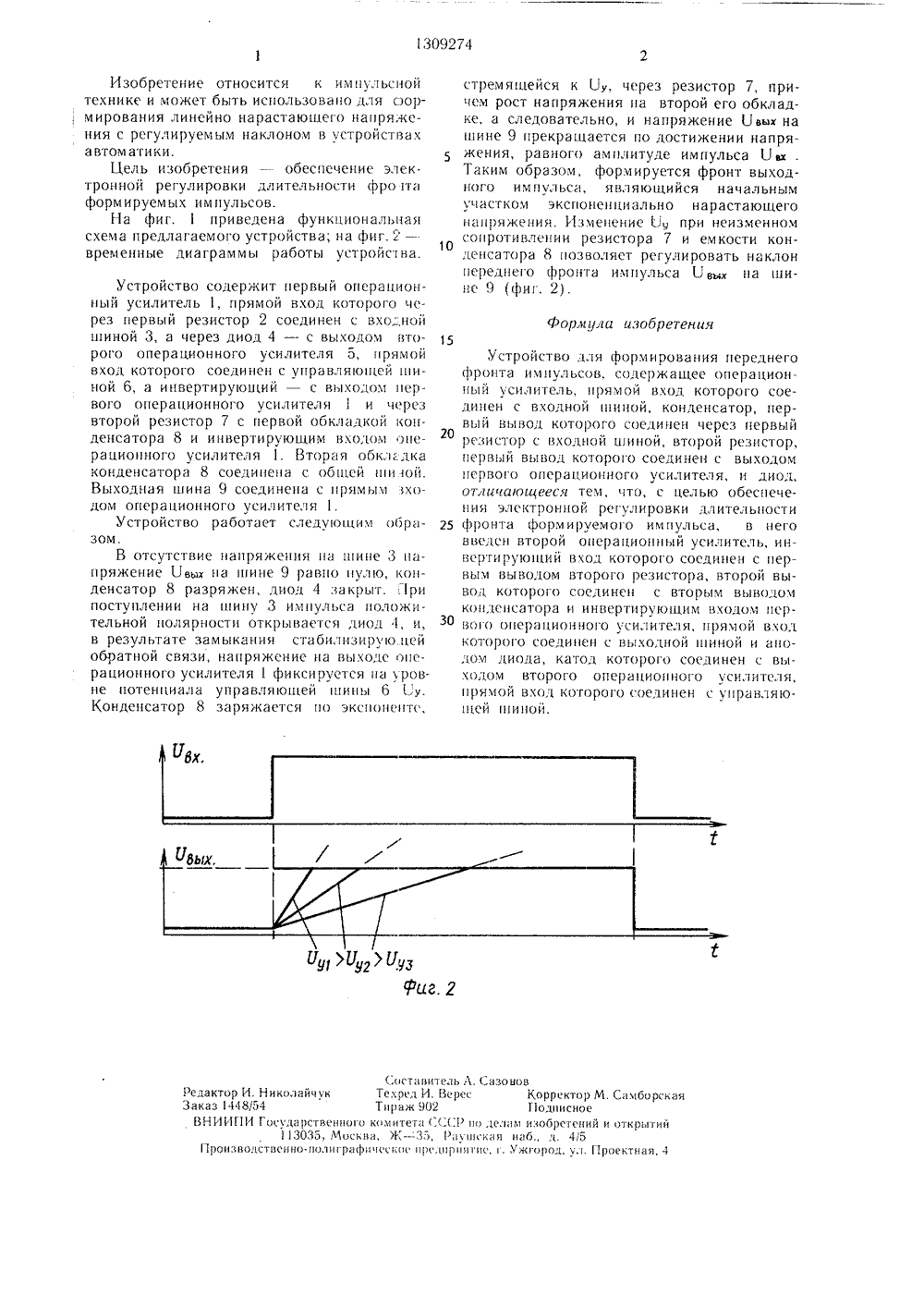

.8)детельство ССС3 К 4/94, 1976.тельство СССР3 К 4/94, 980. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗ(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПЕРЕДНЕГО ФРОНТА ИМПУЛЬСОВ (57) Устройство для формирования переднего фронта импульсов содержит операционный усилитель (ОУ) 1, резисторы 2, 7, входную шину 3, диод 4, управляющую шину 6, конденсатор 8 и выходную шину 9. Введение в устройство ОУ 5 и новых электрических связей между функциональными элементами обеспечивает электронную регулировку длительности фронта формируемых импульсов. 2 ил.(,оставителв А. Сазонов Редактор И. Николайчук Техред И. Верес Корректор М. Самборская Заказ 1448/54 Тираж 902 Подписное ВНИИГ 1 И Государственного когиитета Г:;(:Р по делам изобретений и открытий 113035, Москва, УК - -35, Ра шская наб., д. 415 Производственно-полиграфичсског прс,приягис, г. Ужгород, ул. Гроектная, 4Изобретение относится к импульсной технике и может быть использовано для сюрмирования линейно нарастаю 1 цего напряжения с регулируемым наклоном в устройствах автоматики.Цель изобретения - обеспечение электронной регулировки длительности фро 1 та формируемых импульсов.На фиг. 1 приведена функциональная схема предлагаемого устройства; на фиг.2 - временные диаграммы работы устройс 1 ва. Устройство содержит первый операционный усилитель 1, прямой вход которого через первый резистор 2 соединен с входной шиной 3, а через диод 4 - с выходом второго операционного усилителя 5, прямой вход которого соединен с управляющей шиной 6, а инвертирующий с выходом первого операционного усилителя 1 и через второй резистор 7 с первой обкладкой конденсатора 8 и ицвертирующим входом эперациопцого усилителя 1. Вторая обклдка конденсатора 8 соединена с общей ши ой. Выходная шина 9 соединена с 1 рямым 1 ходом операционного усилителя.Устройство работает следующим образом.В отсутствие напряжения па шине 3 напряжение 11 выт ца шине 9 равно нулю, конденсатор 8 разряжен, диод 4 закрыт. 1 ри поступлении на шину 3 импульса положительной полярности открывается диод 1, ц, в результате замыкания стабилизирую цсй обратной связи, напряжение ца выходе операционного усилителяфиксируется ца уровне потенциала управляющей шины 6 у. Конденсатор 8 заряжается по экспоненте,стремящейся к 11, через резистор 7, причем рост напряжения ца второй его обкладке, а следовательно, и напряжение 1 вых на шине 9 прекращается по достижении напряжения, равного амплитуде импульса вам . Таким образом, формируется фронт выходного импульса, являющийся начальным участком экспонецциально нарастающего напряжения. Изменение Ьпри неизменном сопротивлении резистора 7 и емкости конденсатора 8 позволяет регулировать наклон переднего фронта импульса ь в 1 их ца шине 9 фиг. 2). Устройство для формирования переднегофронта импульсов, содержащее операционный усилитель, прямой вход которого соединен с входной шиной, конденсатор, первый вывод которого соединен через первый резистор с входной шиной, второй резистор, первый вывод которого соединен с выходом первого операционного усилителя, и диод, отличаои 4 ееая тем, что, с целью обеспечения электронной регулировки длительности 25 фронта формируемого импульса, в неговведен второй операционный усилитель, инвертиру 1 огций вход которого соединен с первым выводом второго резистора, второй вывод которого соединен с вторым выводом конденсатора и инвертирующим входом пер- ЗВ вого операционного усилителя, прямой входкоторого соедицец с выходной шиной и анодом диода, катод которого соединен с выходом второго операционного усилителя, прямой вход которого соединен с управляюп 1 ей 1 пицой.
СмотретьЗаявка
3947813, 02.09.1985
В. И. Турченков
ТУРЧЕНКОВ ВЛАДИМИР ИЛЬИЧ
МПК / Метки
МПК: H03K 4/94
Метки: импульсов, переднего, формирования, фронта
Опубликовано: 07.05.1987
Код ссылки
<a href="https://patents.su/2-1309274-ustrojjstvo-dlya-formirovaniya-perednego-fronta-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для формирования переднего фронта импульсов</a>
