Виброизолированный фундамент
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

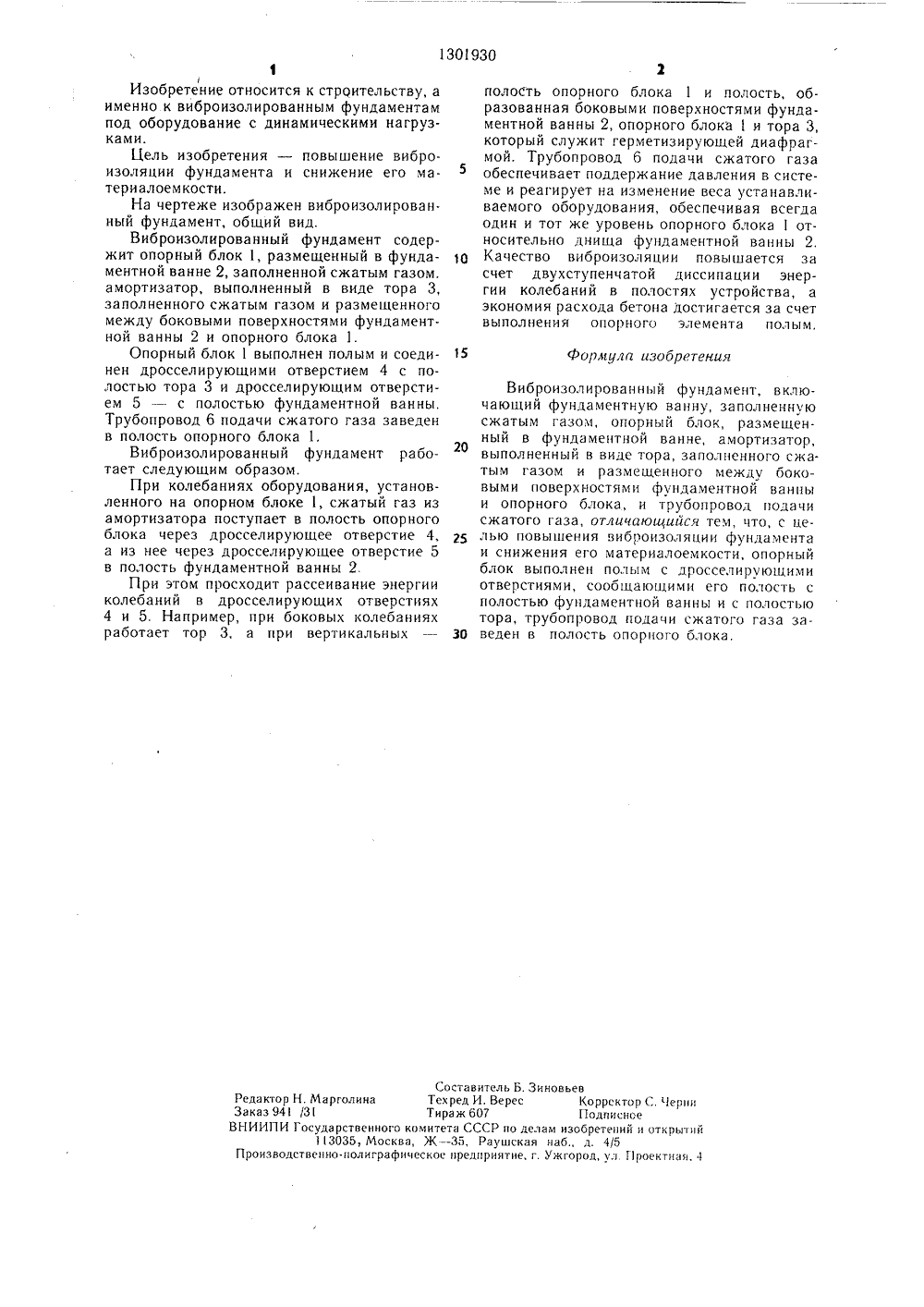

. П. Дроговоз,Кочетов 21 (088,8) тельство СССР О 27/44, 1976. льство СССР О 27/44, 1974. ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится к виброизолироваццым фундаментам под оборудование с динамическими нагрузками и позволяет повысить вибронзоляцию фундамента и снизить его материалоемкость. Виброизолированный фундамент содержит опорный блок 1, размещенный с зазором в фундаментной ванне 2соединенный с системой регулирования давления сжатого воздуха, В зазоре между опорным блоком 1 и фундаментной ванной 2 размещен пневматический амортизатор, выполненный в виде тора 3. Опорный блок 1 выполнен полым и сообщен дросселирующим отверстием 4 с полостью тора 3 и дросселирующим отверстием 5 с заполненной сжатым воздухом фундаментной ванной 2.1 ил.11Изобретение относится к строительству, а именно к виброизолированным фундаментам под оборудование с динамическими нагрузками.Цель изобретения - повышение виброизоляции фундамента и снижение его материалоемкости.На чертеже изображен виброизолирован. ный фундамент, общий вид.Виброизолированный фундамент содержит опорный блок 1, размещенный в фундаментной ванне 2, заполненной сжатым газом. амортизатор, выполненный в виде тора 3, заполненного сжатым газом и размещенного между боковыми поверхностями фундаментной ванны 2 и опорного блока 1.Опорный блок 1 выполнен полым и соединен дросселирующими отверстием 4 с полостью тора 3 и дросселирующим отверстием 5 - с полостью фундаментной ванны. Трубопровод 6 подачи сжатого газа заведен в полость опорного блока 1.Виброизолированный фундамент работает следующим образом.При колебаниях оборудования, установленного на опорном блоке 1, сжатый газ из амортизатора поступает в полость опорного блока через дросселирующее отверстие 4, а из нее через дросселирующее отверстие 5 в полость фундаментной ванны 2.При этом просходит рассеивание энергии колебаний в дросселирующих отверстиях 4 и 5. Например, при боковых колебаниях работает тор 3, а при вертикальных 301930полость опорного блока 1 и полость, образованная боковыми поверхностями фундаментной ванны 2, опорного блокаи тора 3, который служит герметизирующей диафрагмой. Трубопровод 6 подачи сжатого газа 5обеспечивает поддержание давления в системе и реагирует на изменение веса устанавливаемого оборудования, обеспечивая всегда один и тот же уровень опорного блока 1 относительно днища фундаментной ванны 2.Качество виброизоляции повышается за счет двухступенчатой диссипации энергии колебаний в полостях устройства, а экономия расхода бетона достигается за счет выполнения опорного элемента полым.15форл 1 ула изобретекияВиброизолированный фундамент, включающий фундаментную ванну, заполненную сжатым газом, опорный блок, размещенный в фундаментной ванне, амортизатор, выполненный в виде тора, заполненного сжатым газом и размещенного между боковыми поверхностями фундаментной ванны и опорного блока, и трубопровод подачи сжатого газа, отличающийся тем, что, с целью повышения виброизоляции фундамента и снижения его материалоемкости, опорный блок выполнен полым с дросселирующими отверстиями, сообща 1 ощими его полость с полостью фундаментной ванны и с полостью тора, трубопровод подачи сжатого газа за- ЗО веден в полость опорного блока.Составитель Б. ЗиновьевРедактор Н. Марголина Техред И. Верес Корректор С. ЧерниЗаказ 941 /31 Тираж б 07 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно.полиграфическое предприятие, г. Ужгород, ул Гроектная, 4
СмотретьЗаявка
3978599, 13.11.1986
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ОРГАНИЗАЦИИ И ТЕХНИЧЕСКОЙ ПОМОЩИ СТРОИТЕЛЬСТВУ ГОССТРОЯ СССР
ВОЕВОДА ВАЛЕРИЙ АНАТОЛЬЕВИЧ, ДРОГОВОЗ АНАТОЛИЙ ПЕТРОВИЧ, ГОЙХМАН ЛЕВ ВЛАДИМИРОВИЧ, КОЧЕТОВ ОЛЕГ АЛЕКСЕЕВИЧ, КИМ СЕРГЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: E02D 27/44
Метки: виброизолированный, фундамент
Опубликовано: 07.04.1987
Код ссылки
<a href="https://patents.su/2-1301930-vibroizolirovannyjj-fundament.html" target="_blank" rel="follow" title="База патентов СССР">Виброизолированный фундамент</a>
