Управляемый блокинг-генератор на трансфлюксоре
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 130069
Автор: Кубланов
Текст

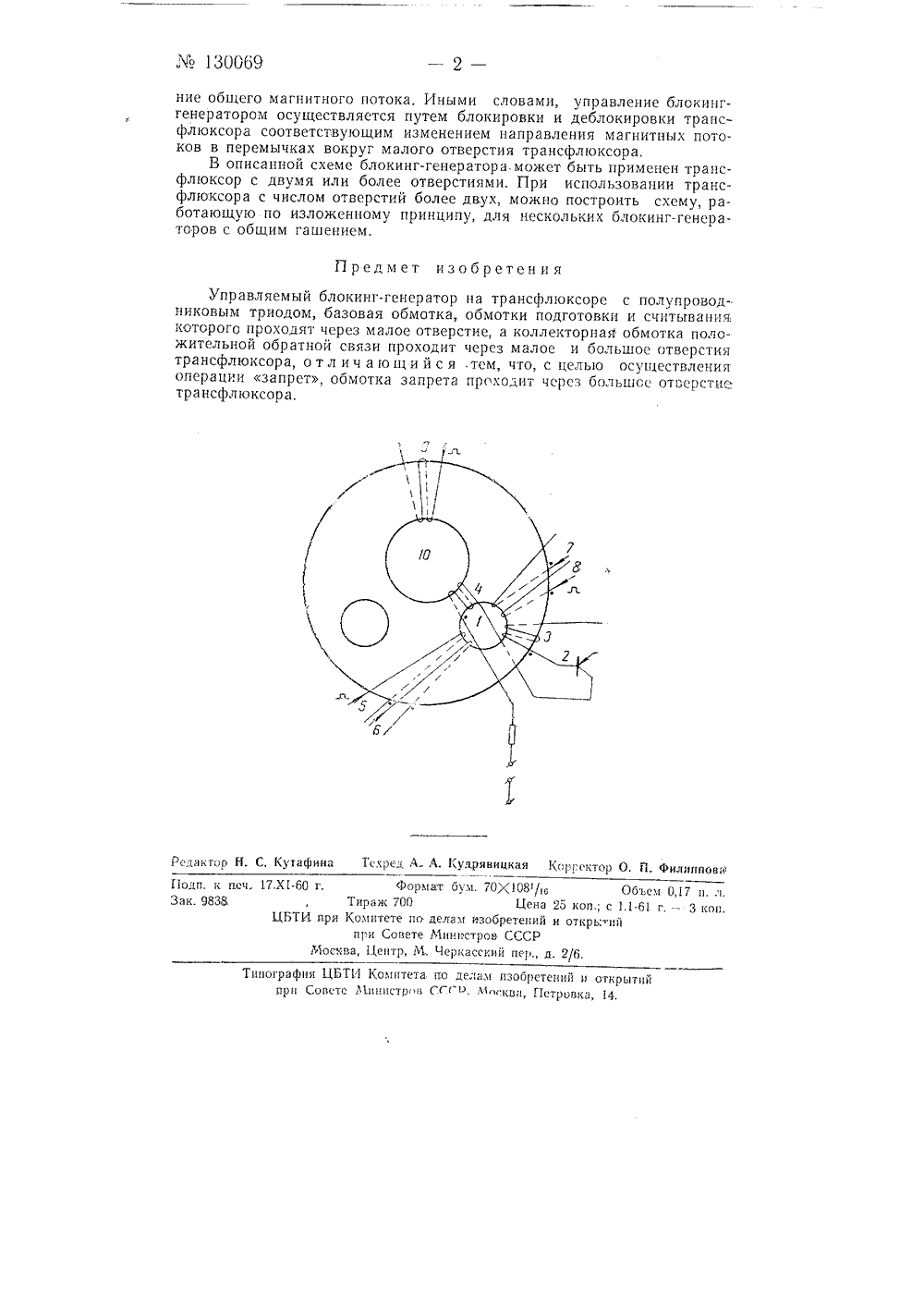

о 130069 Класс 21 а, 8 о 1210, 38 42 гп, 14 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВтсаСкОМУ Свиде п=льству Подписные группы ЛЗЛ 0 89; 97; П 4 Б, М. Кубланов и И. М. Кубланов УПРАВЛЯЕМЫИ БЛОКИНГ-ГЕНЕРАТОР РА ТРАИСФЛИКСОРЕЛаявлено 26 ноября 1959 г. за645605/26 в Комптст по делам изобретений и открытий при Совстс Министров СССРОпубликовано в Бюллетснс пзобрстсний14 за 1960 г. Известны логические схемы на трансфлюксорах, в частности схема управляемого блокинг-генератора для реализации логических операций ИЛИ и неодновременное И на трансфлюксоре с полупроводниковым триодом, базовая обмотка, обмотки подготовки и считывания которого проходят через малое отверстие, а коллекторная обмотка положительной обратной связи проходит через малое и большое отверстия трансфлюксора.Схема предлагаемого блокинг-генератора на трансфлюксоре с полупроводниковым триодом отличается от известных наличием обмотки запрета, проходящей через большое отверстие трансфлюксора, что позволяет осуществлять помимо операций, реализуемых известными схемами, еще и операцию запрета без выдачи.Блокинг-генератор образуется областью феррита вокруг отверстия 1 (см, схему) и полупроводниковым триодом 2 с базовой и коллекторной обмотками 8 и 4, полярность которых образует положительную обратную связь, Операция подготовки выполняется по любой из обмоток 5 или б. Запуск производится импульсами от одной из обмоток 7 или 8. Количество обмоток подготовки и запуска может быть произвольным,Запрет или снятие подготовки осугцествлястся при помощи обмотки 9, проходящей через большое отверстие 10 трансфлюксора. При поступлении импульса снятия подготовки весь трансфлюксор намагничивается в одну сторону, вследствие чего вокруг отверстия 1 магнитный поток получает встречное направление, и область отверстия 1 оказыва- етсЯ неподготовленной, В момент действия импульса снятия подготовки на выходе блокинг-генератора импульс не возникает - изменение магнитного потока имеет место только в коллекторной обмотке, а связь коллекторной и базовой обмоток нарушается, так как отсутствует измене.130069 ние общего магнитного потока, Иными словами, управление блокинггенератором осуществляется путем блокировки и деблокировки трансфлюксора соответствующим изменением направления магнитных потоков в перемычках вокруг малого отверстия трансфлюксора,В описанной схеме блокинг-генератора. может быть применен трансфлюксор с двумя или более отверстиями. При использовании трансфлюксора с числом отверстий более двух, можно построить схему, работающую по изложенному принципу, для нескольких блокинг-генераторов с общим гашением.Предмет из обретен и яУправляемый блокинг-генератор на трансфлюксоре с полупроводниковым триодом, базовая обмотка, обмотки подготовки и считывания которого проходят через малое отверстие, а коллекторная обмотка положительной обратной связи проходит через малое и большое отверстия трансфлюксора, о т л и ч а ю щ и й с я,тем, что, с целью осуществления операции запрет, обмотка запрета проходит через большое отверстие трансфлюксора. Редактор Н. С, Кутафина Тсхред А. А, Кудрявидкая Ко 1 псктор О. П. Филиппова Годп. к псч, 17.Х 1-60 г. формат бум. 70(108/, Объем 0,17 и. л. Зак. 9838 Тираж 700 Цена 25 коп.; с 1.1-61 г. - 3 коп. ЦБТИ при Комитете по делам изобретений и откры ийпри Совете Министров СССРЯосива, Центр, М. Черкасский пер., д. 2/6, Типография ЦБТИ Комитета по делам изобретений и открытийпрн Совете й 1 нннст 1 и в ГГ . Лосква, Петровка, 14,
СмотретьЗаявка
645305, 26.11.1959
Кубланов Б. М, Кубланов И. М
МПК / Метки
МПК: H03K 19/166
Метки: блокинг-генератор, трансфлюксоре, управляемый
Опубликовано: 01.01.1960
