Способ управления стабилитроном тлеющего разряда

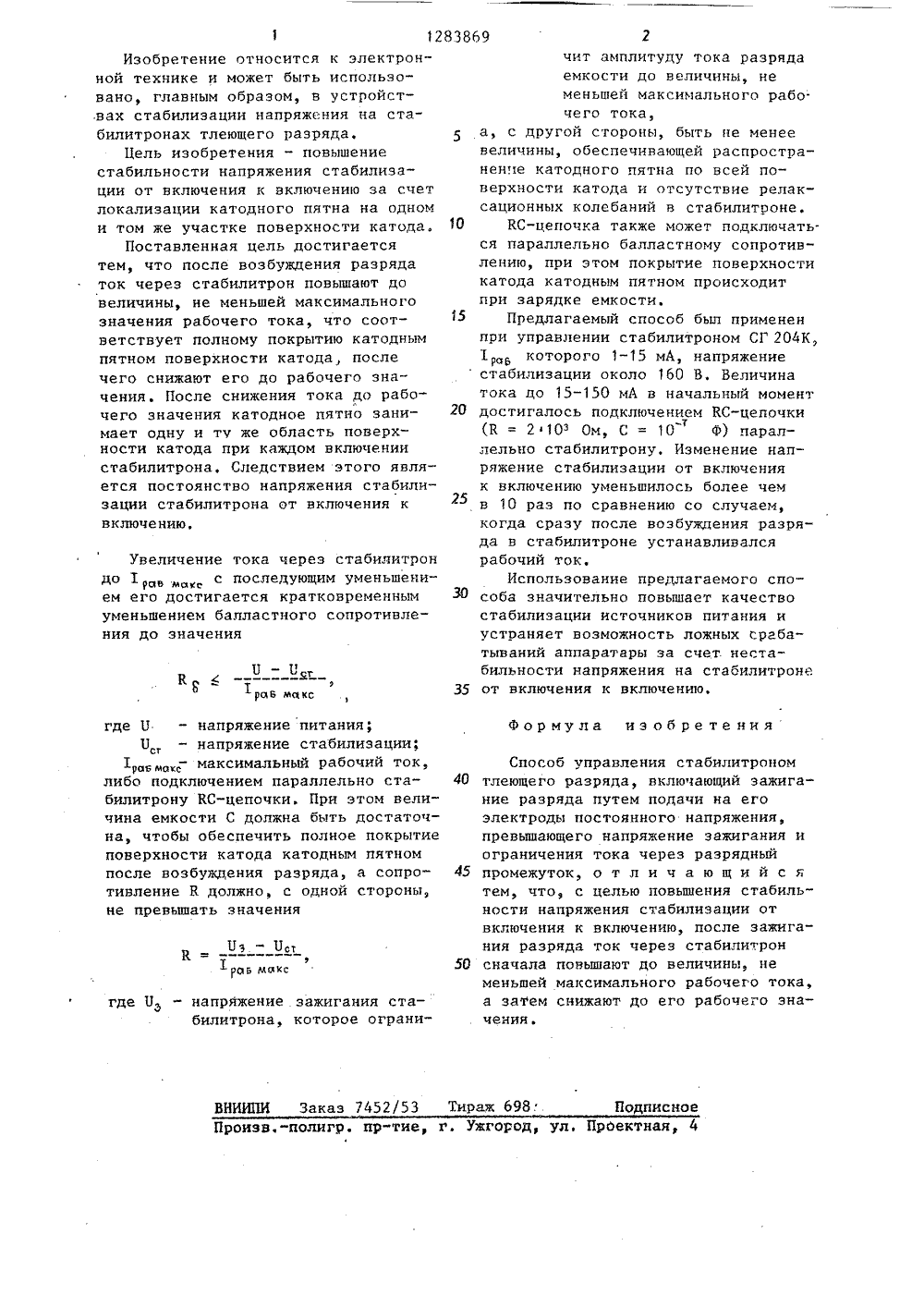

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 П 9) (11) а)4 Н 0131740 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОБ УПРАВЛЕНИЯ СТАБИЛИТРОНОМТЛЕЮЩЕГО РАЗРЯДА(57) Изобретение относится к областиэлектронной техникии может бытьиспользовано, главным образом, вустройствах стабилизации напряженияна стабилитронах тлеющего разряда.Целью изобретения является повышение эффективности стабилизации напряженияот включенияк включениюпутем локализации катодного пятна на одном и,том же участке поверхности катода. Дляэтого согласно данному способу после возбуждения разряда ток черезстабилитрон повышают до величины,не меньшей максимального значениярабочего тока, что соответствуетполному покрытию катодным пятномповерхности катода, после чего снижают ток до его рабочего значения.При этом катодное пятно будет зани-.мать одну и ту же область поверхности катода при каждом включениистабилитрона. При использованииизобретения в аппаратуре значительно повышается качество стабилизацииисточников питания, устраняется возможность ложных срабатываний аппаратуры за счет нестабильности напряжения на стабилитроне от включенияк включению.ВИИИПИ Заказ 7452/53 Тираж б 98. Подписное Произв,-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Изобретение относится к электронной технике и может быть использовано, главным образом, в устройст.вах стабилизации напряжения на стабилитронах тлеющего разряда,Цель изобретения - повышениестабильности напряжения стабилизации от включения к включению эа счетлокализации катодного пятна на одноми том же участке поверхности катода.Поставленная цель достигаетсятем, что после возбуждения разрядаток через стабилитрон повышают довеличины, не меньшей максимальногозначения рабочего тока, что соответствует полному покрытию катоднымпятном поверхности катода, послечего снижают его до рабочего значения. После снижения тока до рабочего значения катодное пятно занимает одну и ту же область поверхности катода при каждом включениистабилитрона, Следствием этого является постоянство напряжения стабилизации стабилитрона от включения квключению,Увеличение тока через стабилитрон до 1 ра мс последующим уменьшени ем его достигается кратковременным уменьшением балластного сопротивления до значения где П - напряжение питания;Б - напряжение стабилизации;1 роо- максимальный рабочий ток, либо подключением параллельно стабилитрону КС-цепочки. При этом величина емкости С должна быть достаточна, чтобы обеспечить полное покрытие поверхности катода катодным пятном после возбуждения разряда, а сопротивление К должно, с одной стороны, не превышать значения где Ц - напряжение зажигания стабилитрона, которое ограничит амплитуду тока разрядаемкости до величины, неменьшей максимального раба.чего токаа, с другой стороны, быть не менеевеличины, обеспечивающей распространение катодного пятна по всей поверхности катода и отсутствие релаксационных колебаний в стабилитроне.10 КС-цепочка также может подключать.ся параллельно балластному сопротивлению, при этом покрытие поверхностикатода катодным пятном происходитпри зарядке емкости.15 Предлагаемый способ был примененпри управлении стабилитроном СГ 204 К,1 и которого 1-15 мА, напряжениестабилизации около 160 В. Величинатока до 15-150 мА в начальный момент 20 достигалось подключением КС-цепочки(К = 2 10 Ом, С = 10 Ф) параллельно стабилитрону, Изменение напряжение стабилизации от включенияк включению уменьшилось более чемв 10 раэ по сравнению со случаем,когда сразу после возбуждения разряда в стабилитроне устанавливалсярабочий ток.Использование предлагаемого способа значительно повышает качествостабилизации источников питания иустраняет возможность ложных срабатываний аппаратары эа счет. нестабильности напряжения на стабилитроне 35 от включения к включению. Формула из обре те ния Способ управления стабилитроном 40 тлеющего разряда, включающий зажигание разряда путем подачи на егоэлектроды постоянного напряжения,превьппающего напряжение зажигания иограничения тока через разрядный 45 промежуток, о т л и ч а ю щ и й с ятем, что, с целью повышения стабильности напряжения стабилизации отвключения к включению, после зажигания разряда ток через стабилитрон 50 сначала повьшиют до величины, неменьшей максимального рабочего тока,а затем снижают до его рабочего значения.
