Устройство для суммирования нескольких последовательностей импульсов.

Номер патента: 127433

Опубликовано: 01.01.1960

Автор: Карпов

МПК: G01D 1/06, G01D 5/248

Метки: двух, импульсов, последовательностей, суммы

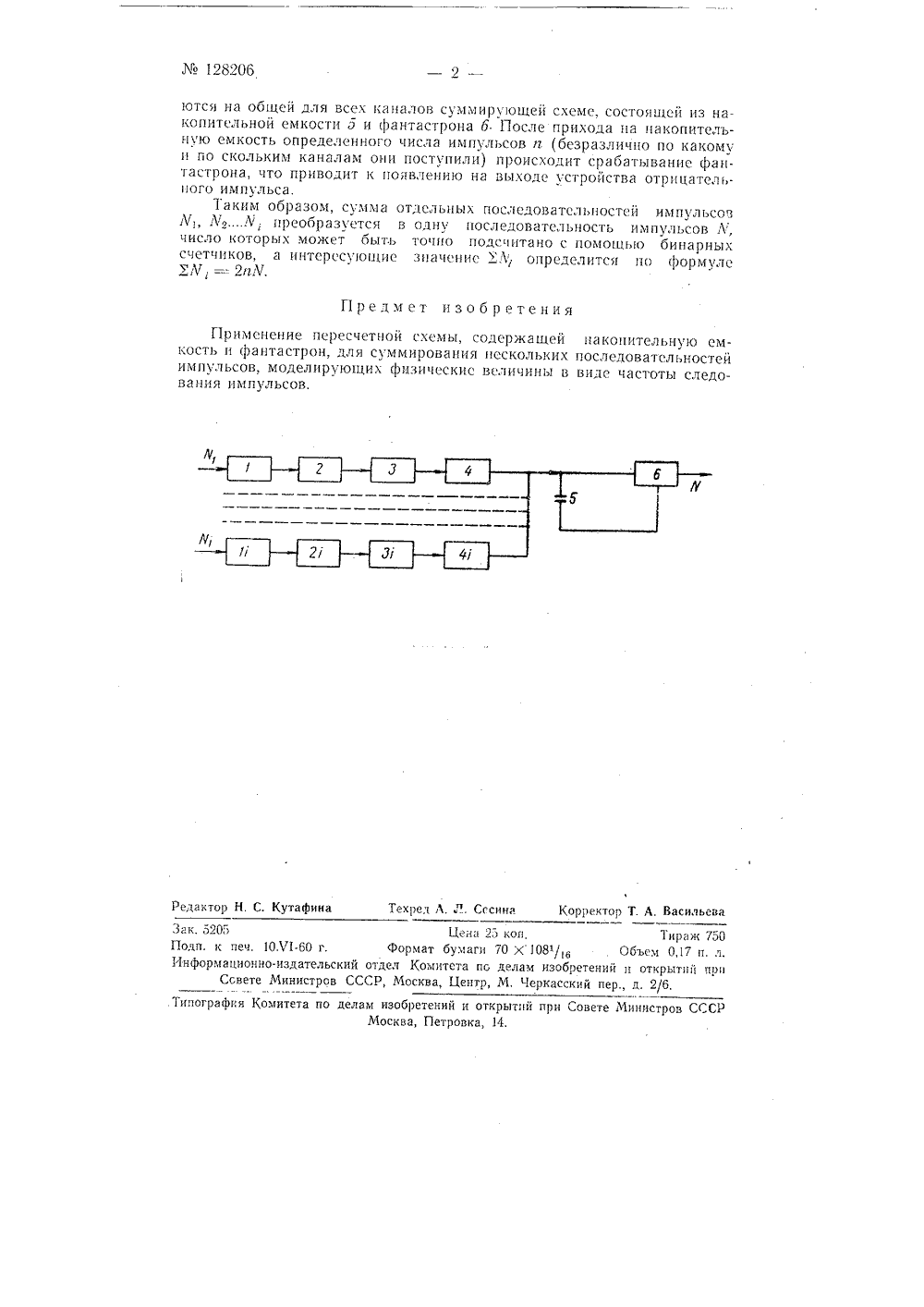

...преобразования изменения частоты электрических колебаний в изменения постоянного тока. Сущность изобретения состоит в применении собирательных схем для суммирования двух последовательностей импульсов, моделнруюцих физические величины изменением частоты следования импульсов. Схема может применяться для решения отдельных задач автоматики, заменяя громоздкие суммирующие усилители постоянного тока.Блок-схема устройства приведена а чертеже.Суммируемые последовательности Л, н Ю, подаются на блок пеового сумматора 1, на выходе которого выделяется последовательность импульсов Жз, являюшаяся приближенной суммой Лг, и Ув и отличающаяся от истинной суммы их только совпадающими во времени импульсами Суммируемые последовательности У 1 и...

Номер патента: 154500

Опубликовано: 01.01.1963

Авторы: Германска, Гюнтер, Действительный

МПК: D03D 49/20

Метки: 77206628-12в, «бюл, апреля, делам, изобретений», комитет, машинахзаявлено, министров, навивочных, навоя, например, опубликовано, открытий, снятия, совете, ссср, ткацкого, установки

...опорной площадке б, несут т которые при помощи поршня 2, штока 7 и шарнира 8 приж к наматываемой на ткацкий навой основе (пряже) 11 путем ния масла по трубопроводу 12 в полость 13. По окончании процесса намотки основы на навой он дается от концевых опор (на чертеже не показаны) и находит на трубах 10. Бо избежание опрокидывания навоя с пряжей поддерживается в неподвижном состоянии давлением масла павоя, на с двумя авоя.тем, что оя снаб рхностьюпосред остоит изи 3, несуплощадоршня 8,арнира 8,ны. рубы 10, имаются нагнетаосвобожся только шарнир 8 од поршУСТРОЙСТВО ДЛЯ УСТАНОВКИ И СНЯТИЯ ТКАЦКОГО НАВОЯ НАПРИМЕР НА НАВИВОЧНЫХ МАШИНАХЮ 154500 нем 3, которое подается по трубопроводу И в полость 15. При этом поршень 3 верхним .торцом 1 б...

Номер патента: 29119

Опубликовано: 31.01.1933

Автор: Кадченко

МПК: F41F 1/06, F42C 9/10

Метки: автоматической, времени, горения, дистанционным, дне, каналом, кольцевым, открыто, расположенным, снаряда, снарядах, составом, установки, центральным

...гранаты, На гайке 27 имеется выступ 28, свободно передвигающийся в винтообразном пазу 22 отверстия гранаты, Если гайку 27 продвинуть глубже в гра-, нату, то выступ, 28 будет скользить по, винтообразному пазу 22 и этим заставит повернуться, гайку 27 Последняя, поворачиваясь сама,поворачивает четырехуголь- ный стержень 2 б,"а так как на.противоположном конце стержня наглухо насажен диск 24, то и тот будет поворачиваться, а; следовательно, и отверстиебудет передвигаться по длине шнура 23. Гайка 27скользит свободно по четырехугольномустержню 2 б; для того, чтобы во время своего поворачивания она не продвинула внутрь диске 24, служит диск 29,. которьЪИ йадевается на дно гранаты и вместе с ней. упирается в находящийгя в гильзе порох. Для...

Номер патента: 746571

Опубликовано: 05.07.1980

Авторы: Байдулов, Свет

МПК: G06G 7/14

Метки: вычитания, импульсами, импульсов, опорной, последовательностей, суммирования, частоты

...выделения периода, Второй выход генератора 3 соединен с первым входом блока 6 вычитания, подключенноговторым входом к выходу блока 5 выделения периода, Входы элемента 1 И, соединенного выходом со вторым входом блока 4 синхронизации, подключень ко входу8 импульсов суммируемой частоты и входу 9 управления суммированием, Входыэлемента 2 И подключенного выходом ковторому входу блока 5 выделения периода,соединены с входом 10 импульсов вычи 657 1 4 таемой частоты и входом 11 управлениявычитанием,Устройство работает следующим образом,Генератор 3 опорной частоты вырабатывает на своих выходах последовательности импульсов одинаковой частоты, сдвинутые друг относительно друга на половину периода. Импульсы суммируемойчастоты со входа 8 при наличии...

Номер патента: 446952

Опубликовано: 15.10.1974

Авторы: Гагосов, Куликов, Чистяков

МПК: H03K 23/26

Метки: импульсных, последовательностей, суммирования

...5, на входы схемы совпадегщя 9 - сигналы с выхода запоминающего триггера Ь, а на входы схем совпадения 10 и И 46952 5 1 О20253 О354050 сигналы с выходов запрминающих триггеров 5 и б. При этом на другйа входы упомянутых схем совпадения подаются сигналы с соответствующих выходов распределителя. При последовательном во времени опросе схем совпадения 8-П сигналами с выходами распределителя импульсов на выход каждой из указанных схем совпадения проходит сигнал только в том случае, если на обоих ее входах деиствуют сигналы опроса и сигналй с выходов запоминающих триггеров.Выходы схем совпадения 8-11 подключены к соответствующим вхо- дам запоминающих триггеров и через схему сборки 20 - к выходной клемме 22 устройства.При появлений в процессе...
