Регулируемый трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1277228
Авторы: Коваленко, Красношапка
Текст

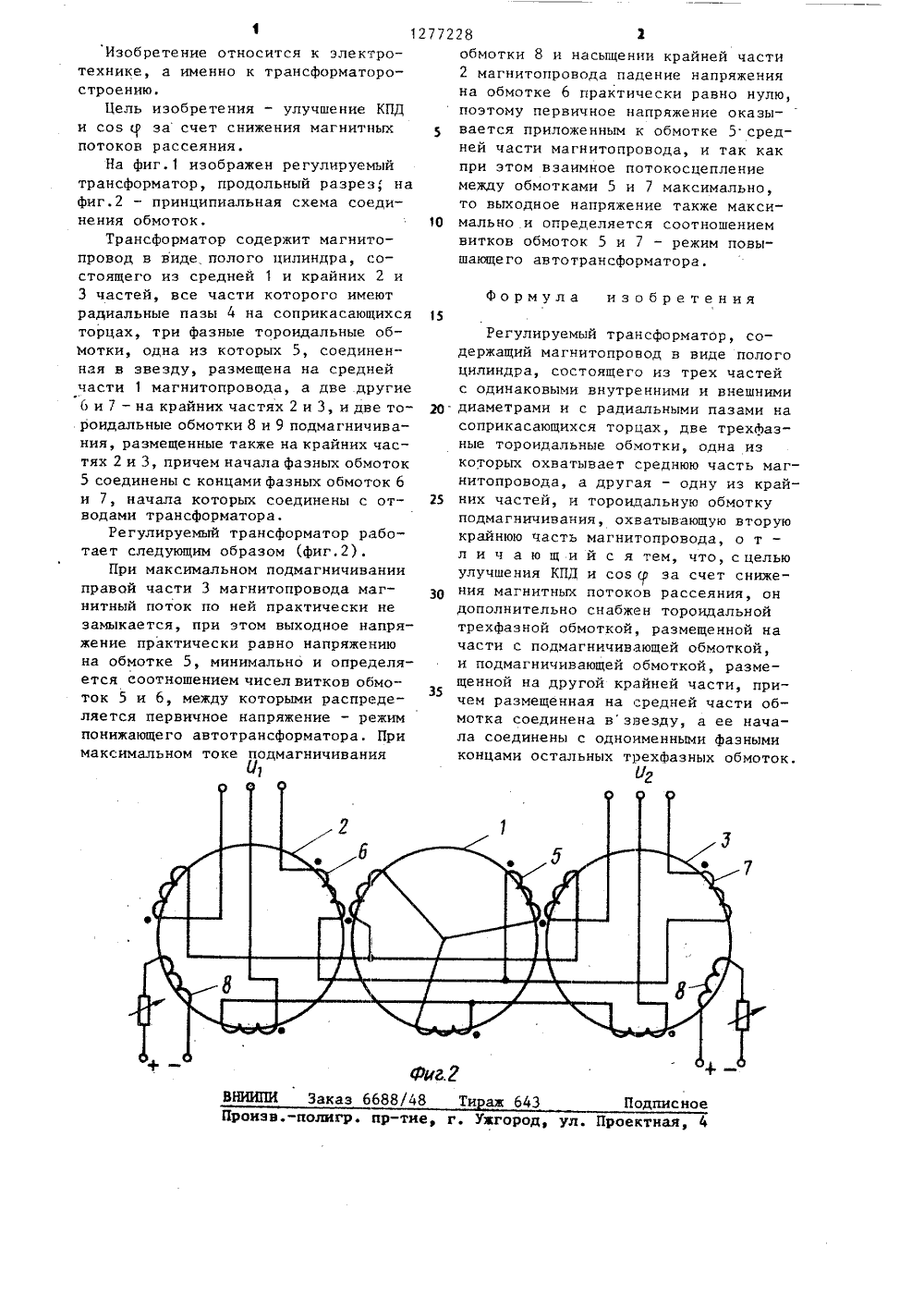

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСЙИХРЕСПУБЛИК ЯО 12772 А 04 Н 01 Р 29/1 ОПИСАНИЕ ИЗОБРЕТЕНИ ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 46Г.А.Коваленк ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Авторское свидетельство СССРУ 1070615, кл. Н 01 Р 29/14, 1981.Авторское свидетельство СССРФ 1188794, кл, Н 01 Р 29/14, 1984.(57) Изобретение относится к электтехнике, а именно к регулируемымтрансформаторам. Целью изобретенияявляется улучшение КПД и сов Ч Трансформатор содержит магнитопровод, состоящий из средней части 1и крайних частей 2, 3 с радиальнымипазами 4 на соприкасающихся торцах,три фазные тороидальные обмотки, одна из которых 5, соединенная в звезду, размещена на средней части 1 магнитопровода, две другие 6, 7 - накрайних частях 2, 3 магнитопровода,Две тороидальные обмотки подмагничивания 8, 9 также размещены накрайних частях 2, 3 магнитопровода,причем начала фазных обмоток 5 соединены с одноименными фазными концами остальных фазных обмоток. 2 ил.Изобретение относится к электротехнике, а именно к трансформаторостроению.Цель изобретения - улучшение КПДи совза счет снижения магнитныхпотоков рассеяния.На фиг,1 изображен регулируемыйтрансформатор, продольный разрез, нафиг.2 - принципиальная схема соединения обмоток,Трансформатор содержит магнитопровод в виде, полого цилиндра, состоящего из средней 1 и крайних 2 и3 частей, все части которого имеютрадиальные пазы 4 на соприкасающихсяторцах, три фазные тороидальные обмотки, одна из которых 5, соединенная в звезду, размещена на среднейчасти 1 магнитопровода, а две другиеб и 7 - на крайних частях 2 и 3, и две тороидальные обмотки 8 и 9 подмагничивания, размещенные также на крайних частях 2 и 3, причем начала фазных обмоток5 соединены с концами фазных обмоток 6и 7, начала которых соединены с отводами трансформатора,Регулируемый трансформатор работает следующим образом (фиг.2).При максимальном подмагничиванииправой части 3 магнитопровода магнитный поток по ней практически незамыкается, при этом выходное напряжение практически равно напряжениюна обмотке 5, минимально и определяется соотношением чисел витков обмо-.ток 5 и 6, между которыми распределяется первичное напряжение - режимпонижающего автотрансформатора. Примаксимальном токе подмагничиванияЦ 1 77228 2обмотки 8 и насыщении крайней части2 магнитопровода падение напряженияна обмотке 6 практически равно нулю,поэтому первичное напряжение оказывается приложенным к обмотке 5 средней части магнитопровода, и так какпри этом взаимное потокосцеплениемежду обмотками 5 и 7 максимально,то выходное напряжение также макси мально и определяется соотношениемвитков обмоток 5 и 7 - режим повышающего автотрансформатора.Формула изобретения15Регулируемый трансформатор, содержащий магнитопровод в виде пологоцилиндра, состоящего из трех частейс одинаковыми внутренними и внешними ро. диаметрами и с радиальными пазами насоприкасающихся торцах, две трехфазные тороидальные обмотки, одна изкоторых охватывает среднюю часть магнитопровода, а другая - одну из край них частей, и тороидальную обмоткуподмагничивания, охватывающую вторуюкрайнюю часть магнитопровода, о т -л и ч а ю щ и й с я тем, что, с цельюулучшения КПД и соя у эа счет снижения магнитных потоков рассеяния, ондополнительно снабжен тороидальнойтрехфазной обмоткой, размещенной начасти с подмагничивающей обмоткой,и подмагничивающей обмоткой, размещенной на другой крайней части, причем размещенная на средней части обмотка соединена взвезду, а ее начала соединены с одноименными фазнымиконцами остальных трехфазных обмоток,
СмотретьЗаявка
3877425, 02.04.1985
ИНСТИТУТ ЭЛЕКТРОДИНАМИКИ АН УССР, КИЕВСКОЕ ВЫСШЕЕ ВОЕННОЕ АВИАЦИОННОЕ ИНЖЕНЕРНОЕ УЧИЛИЩЕ
КРАСНОШАПКА МАКСИМ МИТРОФАНОВИЧ, КОВАЛЕНКО ГЕННАДИЙ АНАТОЛЬЕВИЧ, КРАСНОШАПКА ДМИТРИЙ МАКСИМОВИЧ
МПК / Метки
МПК: H01F 29/14
Метки: регулируемый, трансформатор
Опубликовано: 15.12.1986
Код ссылки
<a href="https://patents.su/2-1277228-reguliruemyjj-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Регулируемый трансформатор</a>
Предыдущий патент: Кодоуправляемый индуктивный делитель напряжения
Следующий патент: Намоточная головка
Случайный патент: Прямоточная распылительная сушилка
