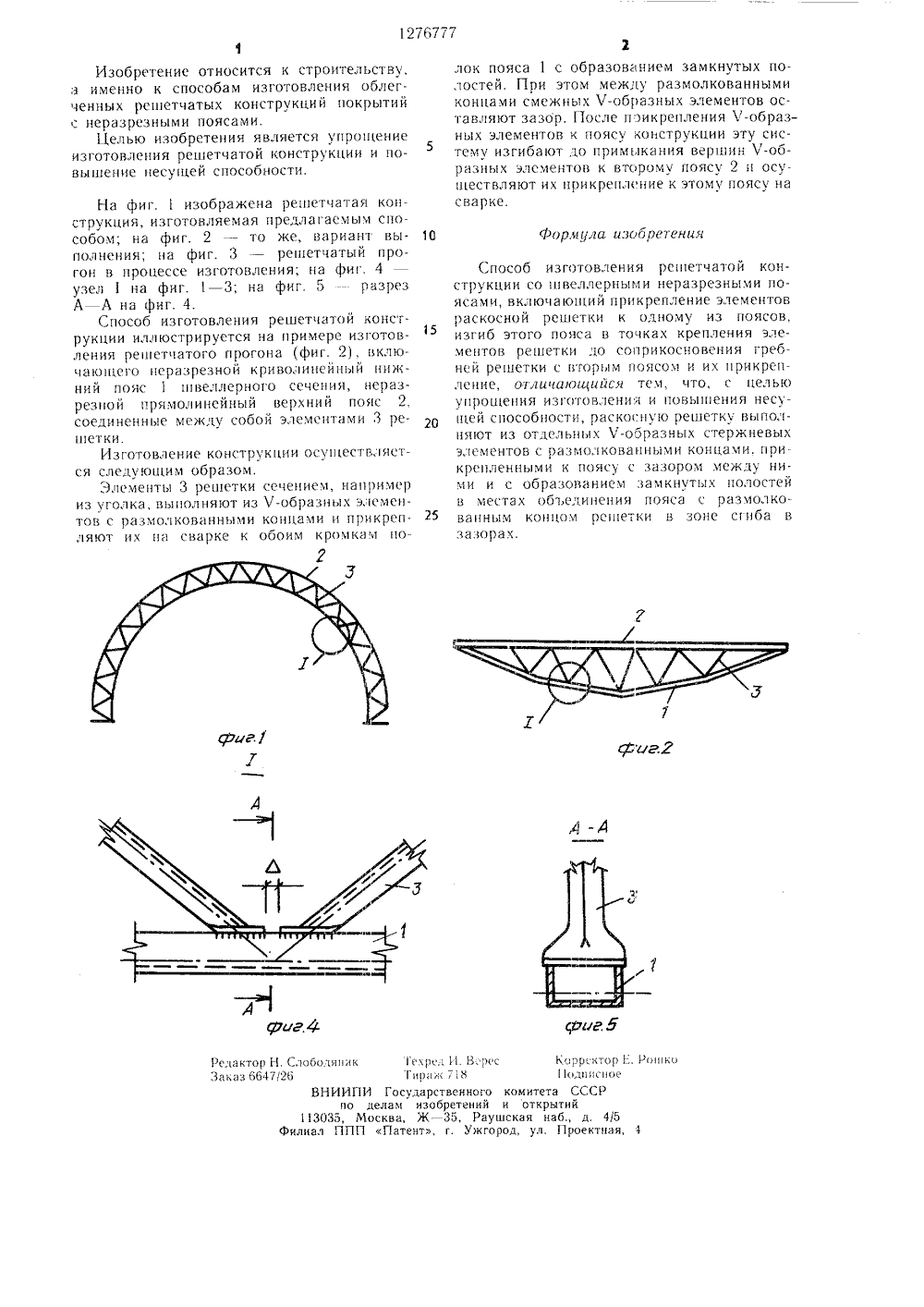

Способ изготовления решетчатой конструкции

Номер патента: 1820697

Опубликовано: 27.12.2005

Авторы: Бержатый, Грицаенко, Марков, Преснухин

МПК: F16S 3/00

Метки: конструкции, сборной, тонкостенный, элемент

Тонкостенный элемент сборной конструкции, выполненный из упругодеформируемого материала и имеющий замкнутое поперечное сечение с радиусом кривизны в любой точке поперечного сечения, отличающийся тем, что, с целью улучшения технологии сооружения крупногабаритных конструкций, обладающих свойством многократного сворачивания и разворачивания, с обеспечением самовосстановления формы элемента после потери устойчивости, он выполнен из полос, по крайней мере из четырех, попарно-прилегающих одна к другой кромками по общим касательным плоскостям и неразъемно соединенных между собой, по крайней мере одна пара соединенных между собой полос по одним поверхностям прилегает к другой паре...

Номер патента: 604687

Опубликовано: 30.04.1978

Авторы: Ковальчук, Яковлев

МПК: B27M 1/02

Метки: деревянных, конструкций, склеивания, элементов

...для склеивания элементов деревянных конструкций; на фиг. 2 - разрез А - А на фиг. 1.10 Устройство включает основание 1, стойку 2,прижимные башмаки 3, тяги 4, подвижную траверсу 5, звенья б, балку 7, шарниры с осями 8, гидроцилиндр 9, двуплечий рычаг 10 и ролики 11. Для фиксации тяг 4 на траверсе 5 15 и стойке 2 предусмотрены овальные отверстия12, скобы 13 и 14, пальцы 15 и клинья 1 б.Устройство работает следующим образом.Для склеивания элементов 17 деревянныхконструкций устаыавливаотся скобы 13 на 20 траверсе 5 и скобы 14 - на стойке 2, затемукладывают первый элемент 17, устанавливают тяги 4 в скобы 13 и 14 и фиксируют их в скобе 13 пальцем 15. Укладывают второй элемент 17, соединяют тяги 4 с прижимным 25 башмаком 3 и включают...

Номер патента: 1555451

Опубликовано: 07.04.1990

Авторы: Вишневский, Овчинников, Селиванов, Усанов, Шубин

МПК: E04D 3/36

Метки: конструкции, крепления, ограждающей, элементов

...применяется следующим образом.Для утепленной кровли полистовой сборки устройство может быть использовано для предотвращения отрыва наружных кровельных листов в результате отрицательного аэродинамического давления. В этом случае одна металлическая клямера завальцовывается совместно с кромками стыкуемых наружных листов, а другая металлическая клямера может крепиться непосредственно к металлическому прогону. При возник - новении растягивающих усилий напряжение через отогнутые концы 5 лепест О ков 4 передается на кромки пластины 3, сжимая ее в направлении наибольшего сечения, при этом растянутые ле" пестки 4 обтягивают поверхности пластины 3, предотвращая ее объемные де - формации.При использовании устройства в качестве подвески для...

Номер патента: 555312

Опубликовано: 25.04.1977

Авторы: Арамбицкий, Калашников, Левин, Росликов, Саушкин

МПК: G01M 7/00

Метки: испытания, конструкций, образцов, сейсмостойкость, стенд, строительных, элементов

...на консольную балку и создают ее Изсоретенис относится к строительству и предназначено для испытания в лабораторных условиях моделей строительных конструкций и образцов материалов на сейсмостойкость.Известен стенд для испытания сооружений на сейс:лостойкость, включающий корпус. валы с дебалансами, приводы и упругогиокую связь. В этом стенде динамическая сила создается дебалансами, вращение которых осуществляют электромоторы.Известен также стенд для строительных конст рукций на сейсмостойкость, включающий корпус, ударную массу и расположенные под корпусом вал и опору для испытываемого образца.11 едостатком известных стендов является сложность в изготовлении и эксплуатации. Кроме того, 15 на этих установках характер динамической...

Номер патента: 767271

Опубликовано: 30.09.1980

Авторы: Бесяков, Эльтерман

МПК: B23K 37/02, E01D 21/00

Метки: кондуктор, конструкций, мостовых, сборки, элементов

...25 стойки. На стойках с наружной стороны установлены силовые толкатели4, перемещающиеся элементы которыхшарнирно связаны с передающими рычагами 5, входящими в прорезь коле на б, соединенного осью 7 и съемным пальцем 8 с шатуном 9. Нъ шатуне 9 пальцем 10 крепится вилка11, в которую упирается винтовойупор 12. В подвешенной на пальце 10верхней вилке 11 на оси 13 установлен верхний прижимной ролик 14. Нижние прижимные ролики 15 с помощьюнижних вилок 16 закреплены внутристоликов 17 на оси 18 ниже плоскос"ти столика, в котором имеется прорезь(на чертежах не показана). Нижняявилка 16 упирается в ограничитель19, обеспечивая гарантированный зазор между вертикальной поверхностьюстойки и роликом 15.Перед началом работы кондукторналаживается на...
