Способ измерения мгновенного значения напряженности магнитного поля и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 127325
Автор: Рубчинский
Текст

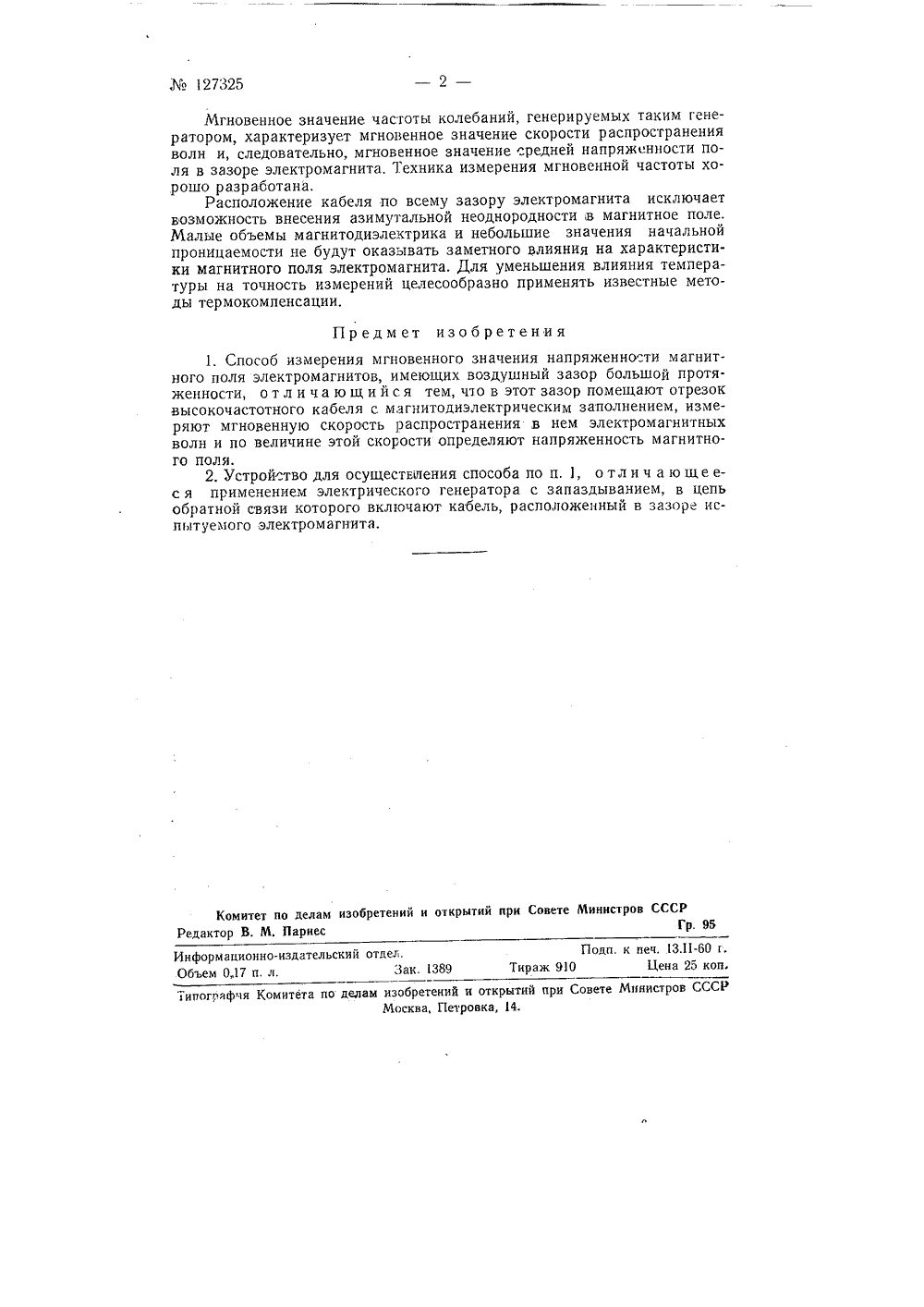

127325 Класс 21 е, 12 СССР САН ИЗОБРЕТЕН У СВИДЕТЕЛЬСТВ АВТОРСК С. М. РубчинскийЕРЕНИЯ МГНОВЕННОГО ЗНАЧЕНИЯМАГНИТНОГО ПОЛЯ ЭЛЕКТРОМАГНИТОВДЛЯ ОСУЩЕСТВЛЕНИЯ ЭТОГО СПОСОБА СПОСОБ И ПРЯЖЕННОСТ И УСТРОЙСТВ Заявлено 5 мая 1959 г. за626952/24 в Комитет по делам изобретений и открытий при Совете Министров СССРпубликовано в Бюллетене изобретений7 за 1960 Измерение мгновенного значения напряженности магнитного поля электромагнитов, имеющих воздушный зазор большой протяженности, достигающей в некоторых случаях десятков и даже сотен метров, производится в настоящее время путем интегрирования напряжения, индуцированного на катушке, помещенной по всей длине зазора. На выходе интегратора получается напряжение, пропорциональное изменяющей:я составляющей напряженности магнитного поля. Постоянное о"таточное поле при таком методе измерения не учитывается и определяется отдельно другим методом.Так как распределение остаточного поля по зазору неравномерно, а при циклическом намагничивании и перемагничивании изменяется от цикла к циклу, то точность измерения среднего поля по всему зазору электромагнита определяется в сущно"ти стабильностью связи измеряемого локального поля со средним полем по всему зазору. В некоторых случаях это ограничивает применение метода интегратора,Предлагаемый способ измерения средней напряженности магнитного поля по всему зазору электромагнита не имеет указанного недостатка. Способ заключается в том, что в зазор помещают отрезок высокочатотного кабеля с магнитодиэлектрическим заполнением, измеряют мгновенную скорость распространения в нем электромагнитных волн и по величине этой скорости определяют напряженность магнитного поля.Для определения мгновенного значения скорости распро".транения электромагнитных волн лучше всего применять электрический генератор с запаздыванием, в цепь обратной связи которого включают кабель, располагаемый в зазоре испытуемого электромагнита.Ло 127325 Мгновенное значение частоты колебаний, генерируемых таким генератором, характеризует мгновенное значение скорости распространения волн и, следовательно, мгновенное значение средней напряженности поля в зазоре электромагнита, Техника измерения мгновенной частоты хорошо разработана.Расположение кабеля по всему зазору электромагнита исключает возможность внесения азимутальной неоднородности в магнитное поле, Малые объемы магнитодиэлектрика и небольшие значения начальной проницаемости не будут оказывать заметного влияния на характеристики магнитного поля электромагнита. Для уменьшения влияния температуры на точность измерений целесообразно применять известные методы термокомпенсации. Предмет изобретения Комитет по делам изобретений и открытий при Совете Министров СССРРедактор В. М, Парнес Гр. 95 Подп. к неч. 13.11-60 г,Тираж 910 Цена 25 коп,Информационно. издательский отдел.Объем 017 и. л. Зак. 1389 Типографчя Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.1. Способ измерения мгновенного значения напряженно"ти магнитного поля электромагнитов, имеющих воздушный зазор большой протяженности, о т л и ч а ю щ и й с я тем, что в этот зазор помещают отрезок высокочастотного кабеля с магнитодиэлектрическим заполнением, измеряют мгновенную скорость распространения в нем электромагнитных волн и по величине этой скорости определяют напряженность магнитноГо поля.2, Устройство для осуществления способа по п. 1, отли ч а ющеес применением электрического генератора с запаздыванием, в цепь обратной связи которого включают кабель, расположенный в зазоре испытуемого электромагнита.
