Генератор импульсов

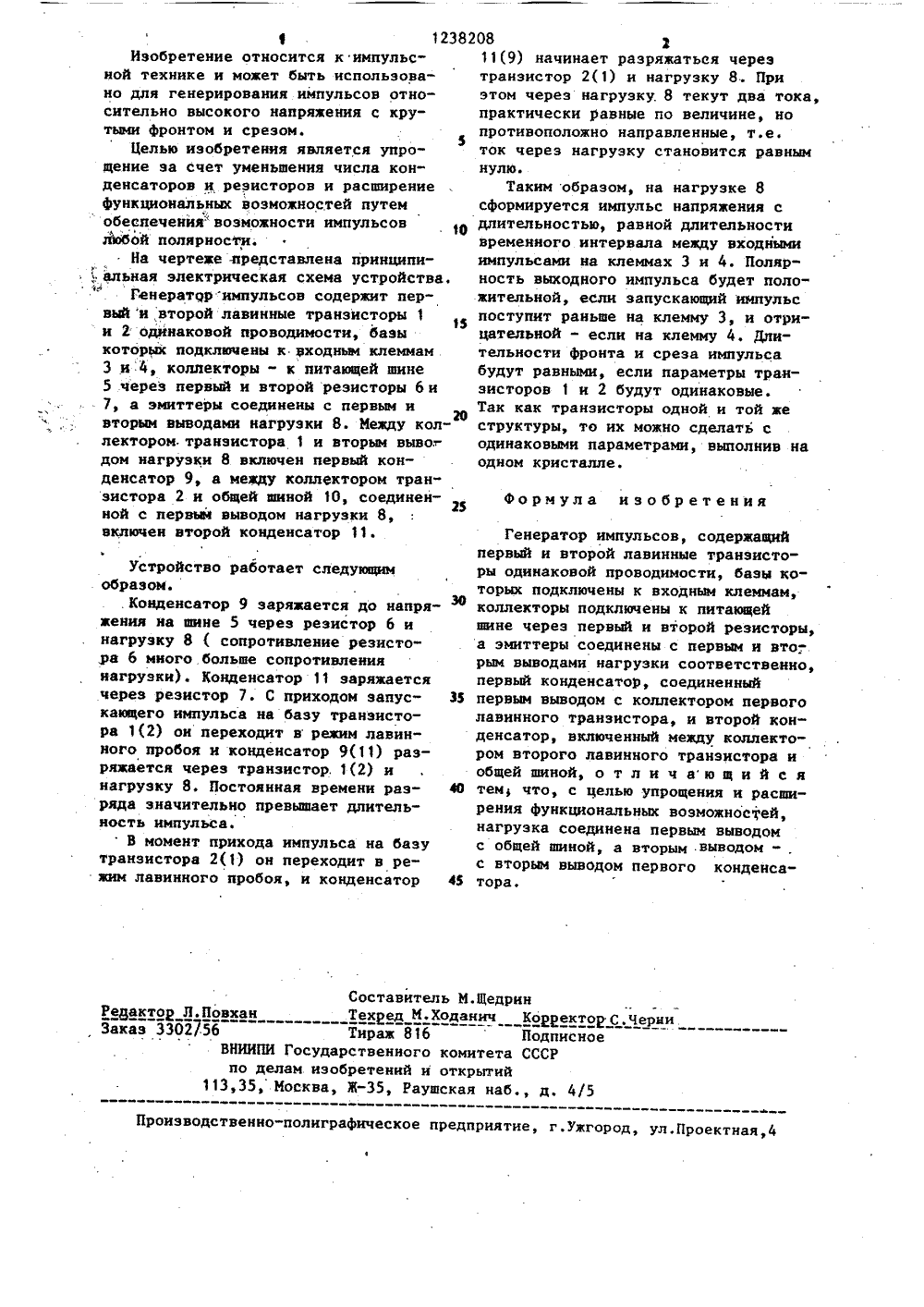

(56) Николаевский И.ф. и др. Парамет-. ры и предельные режимы работы транзисторов. Советское радио, 1970, с.280.Дьяконов.В.П. Лавинные транзисторы и их применение в импульсных устройствах. Советское радио, 1973, рис, 5.30.(54) ГЕНЕРАТОР ИМПУЛЬСОВФ (57) Изобретение относится к электронным устройствам для генерирования импульсов относительно высокого напряжения с крутым фронтом и срезом.801238208 А 1 Цель изобретения - упрощение устройства-. достигается за счет сокращения числа конденсаторов и резисторов, а расширение функциональных возможностей - путем обеспечения генерирования импульсов любой полярности. Генератор импульсов содержит первый и второй лавинные транзисторы 1 и 2. одинаковой проводимости, входные клеммы 3 и 4, шину 5 питания, Резис-торы 6 и 7, нагрузку 8, конденсаторы 9 и 11, общую шину 10, Полярность выходного импульса будет положительной, если запускающий импульс поступит раньше на клемму 3, и отрицательной " если на клемму 4, Длительнос- .е ти фронта и среза будут равными, если параметры транзисторов 1 и 2 дут одинаковыми. 1 ил.Формула изобретения Составитель И.ЩедринТехРед И,Ходанич КорректорС.ЧерниТираж 816 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113,35, Иосква, Ж, Раушская наб., д. 4/5 РеЕактор Л.ПовханЗаказ 3302756 Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная,412382Изобретение относится к импульсной технике и может быть использовано для генерирования импульсов относительно высокого напряжения с крутыми фронтом и срезом,Целью изобретения является упрощение эа счет уменьшения числа конденсаторов и резисторов и расширениефункциональных возможностей путемобеспечения возможности импульсовл 1 обой полярности.На чертеае -представлена принципи. альная электрическая схема устройства,Генератор импульсов содержит первый и второй лавинные транзисторы 1и 2 одинаковой проводимости, базыкоторых подключены к входным клеммам3 и 4, коллекторы - к питающей шине5 через первый и второй резисторы 6 и7, а эмиттеры соединены с первым ивторым выводами нагрузки 8. Между коллектором. транзистора 1 и вторым вывогдом нагрузки 8 включен первый конденсатор 9, а между коллектором транзистора 2 и общей шиной 10, соединенной с первым выводом нагрузки 8,включен второй конденсатор 11. Устройство работает следующим образом.. Конденсатор 9 заряаается до напряаения на шине 5 через резистор 6 и нагрузку 8 ( сопротивление резисто,ра 6 миого. больше сопротивления нагрузки). Конденсатор 11 заряжается через резистор 7. С приходом запус кающего импульса на базу транзистора 1(2) он переходит в режим лавинного пробоя и конденсатор 9( 11) разряжается через транзистор. 1(2) и нагрузку 8, Постоянная времени раз ряда значительно превышает длительность импульса.В момент прихода импульса на базу транзистора 2(1) он переходит в режим лавинного пробоя, и конденсатор 43 08 311(9) начинает разряжаться через транзистор 2(1) и нагрузку 8. При этом через нагрузку. 8 текут два тока, практически равные по величине, но противоположно направленные, т.е. ток через нагрузку становится равным нулю.Таким образом, на нагрузке 8 сформируется импульс напряжения с длительностью, равной длительности временного интервала между входными импульсами на клеммах 3 и 4. Полярность выходного импульса будет положительной, если запускающий импульс поступит раньше на клемму 3, и отрицательной - если на клемму 4. Длительности фронта и среза импульса будут равными, если параметры транзисторов 1 н 2 будут одинаковые. Так как транзисторы одной и той же структуры, то их можно сделать с одинаковыми параметрами, выполнив на одном кристалле. Генератор импульсов, содержащийпервый и второй лавинные транзисторы одинаковой проводимости, базц которых подключены к входным клеммам,коллекторы подключены к питающейшине через первый и второй резисторы,а эмиттеры соединены с первым и вто",рым выводами нагрузки соответственно,первый конденсатор, соединенныйпервым выводом с коллектором первоголавинного транзистора, и второй конденсатор, включенный между коллектором второго лавинного транзистора иобщей шиной, о т л и ч аю щ и й с ятем что, с целью упрощения и расширения функциональных возможностей,нагрузка соединена первым выводомс общей шиной, а вторым .выводом -,с вторым выводом первого конденсатора,
