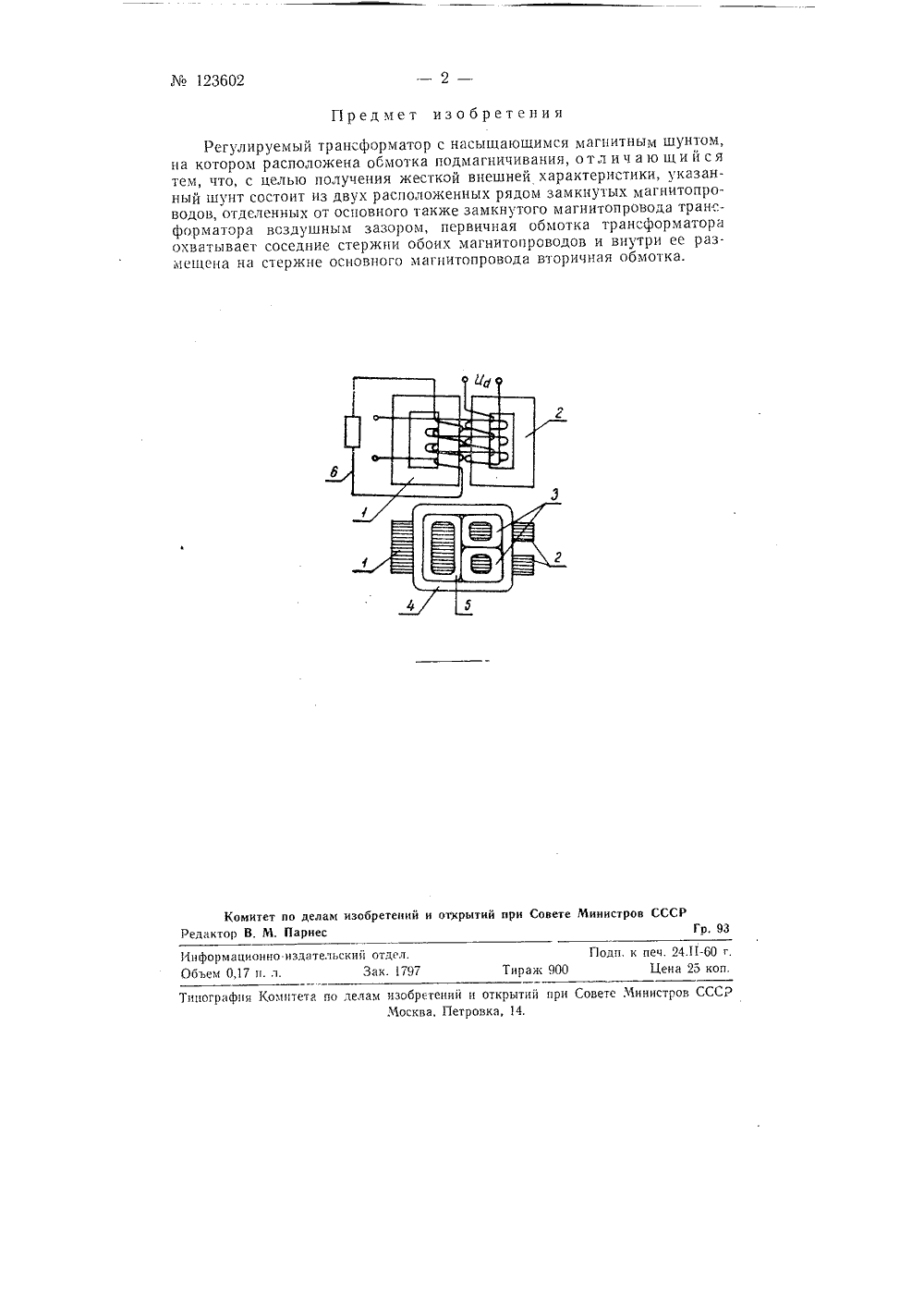

Регулируемый трансформатор

Номер патента: 645214

Опубликовано: 30.01.1979

Авторы: Машонин, Савченко, Чижевский

МПК: H01F 27/29, H01F 29/02

Метки: многоходовая, обмотка, регулировочная, трансформатора

...вынесены на боковые (вертикальные) ярма и удлинены магнитопровод и бак, Из-за этого увеличиваются габариты, расход дорогостоящей электротехнической и конструкционной сталей, 20 меди, хладагента и других материалов, атакже трудоемкость, что значительно ухудшает технико-экономические показатели тр ансфор м аторов.Целью изобретения является снижение 25 трудоемкости и материалоемкости при изготовлении трансформаторов. С этой целью отводы второй группы изогнуты по эвольвенте навстречу первой группе и в месте соприкосновения с ней отогнуты на 30 прямой угол так, что образуется одна обВадА НПОТираж 9 Заказ 2626/5 зд,140 Подписное пография, пр. Сапунова, 2 64523щая группа, в которой рядом расположены отводы ближайших по номеру...

Номер патента: 736187

Опубликовано: 25.05.1980

Авторы: Ангерман, Машошин, Савченко

МПК: H01F 27/29

Метки: многозаходная, обмотка, регулировочная, трансформатора

...в однослойный пакет отводов, в котором рядом расположены отводыближайших ступеней регулирования, о т л ич а ю щ а я с я тем, что, с целью снижения трудоемкости за счет уменьшения ком.поновочных размеров регулировочных отводовв месте их перекладки, регулировочные отводысгруппированы в пространственную ступенчатую ЗО трапецию, каждая ступень которой выполненадвумя отводами смежных ступеней регулирования. Источники информации,принятые во внимание при экспертизеЗс 1. Сапожников А. В. Конструированиетрансформаторов. ГЭИ, 1959, с. 213, 215.2. Автотрансформатор АОДЦТН - 417000/750//500. Расчетная записка 6 ВБ,639.091 СБ, лист 3,1975,значительно ухудшает технико-экономическиепоказатели трансформаторов.Целью изобретения является снижение...

Номер патента: 580592

Опубликовано: 15.11.1977

Авторы: Павлов, Пестряева, Шуняков

МПК: H01F 27/28

Метки: винтовая, многоходовая, обмотка, трансформатора

...и величина цирку лирующих токов также минимальна. Следовательно, такое выполнение обмотки обеспечивает равномерное деление тока между ходами даже прн отсутствии транспозиции между ними. Кроме того, предлагаемая конструкция 20 многоходовой винтовой обмотки позволяет повысить коэффициент заполнения медью окна магнитопровода, так как сбег винта значительно уменьшается.Частным случаем изобретения может быть 25 конструкция многоходовой винтовой обмотки,начала ходов которой рассредоточены и распределены равномерно по дуге окружностиЙ 02равными группами через ( -- 1) пролетов,и де /г - число ходов в группе, В этом случае580592 15 7 2 раж 9 д. 90 Заказ 247 писн ографи апунова,между группами ходов токи также оказываются выравненными вследствие...

Номер патента: 624524

Опубликовано: 07.09.1981

Авторы: Абулнагимов, Винник, Павлов, Пестряева

МПК: H01F 27/28, H01F 41/06

Метки: выполненная, данному, налетки, непрерывной, обмотка, обмотки, способу, трансформатора

...- Госэнергоиздат,И-Л., 1959, с. 142, рис. 4-51.2. Герасимов Л.С., и др. Обмотки иизоляция силовых масляных трансформаоров, - Энергия М, 1969, с.94-118где А - целая часть дробного числа виткови - знаменатель дробной частидробного числа, равный минимальному числу катушек,в которых намотано минимально возможное целое число витков всеми проводниками1.вчислитель дробной частидробного числа;, с - порядковый номер катушки, 0первой в паре;1 с - любое целое число.На фиг, 1 изображена схема намотки непрерывной обмотки, состоящей иэ восые параллельных проводников на 15 Фиг. 2 - катушка обмотки, выполненной по данному способу, из четырех параллельных проводников.Намотку непрерывной обмотки, сос.тоящей, например, иэ четырех...

Номер патента: 1356017

Опубликовано: 30.11.1987

Авторы: Горпинич, Кузьменко, Циер

МПК: H01F 27/28

Метки: непрерывная, обмотка, трансформатора

...расположены в ряд по оси обмотки, в перекладной катушке 2 - также в ряд, но в радиальном направлении, 35Непрерывность намотки достигается перекладыванием витков в перекладных . катушках с тем, чтобы один переход был снаружи обмотки, другой - внутри. Как правило, намотку непрерывной 40 обмотки начинают с намотки переклад-., ной катушки, провода которой расположены в ряд в радиальном направлении. Затем выполняют переход 3 (фиг.1-3) на уровне крайнего витка, например внутреннего, в группу 1 постоянных катушек, располагая провод в осевом направлении обмотки ипродолжая намотку до радиального размера, равного размеру перекладной катушки 2. Да 17 2лее осуществляют переход 4 (фиг.1 и 4) также на уровне крайнего витка, например наружного, иэ...
