Обогреваемый гнездовой ящик для содержания молодняка зверей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1235479
Авторы: Александров, Дрожжин, Елистратов, Каиров, Лопухов, Мухин, Павлов, Поваров, Помытко, Расстригин, Растимешин, Слободской, Тинаев
Текст

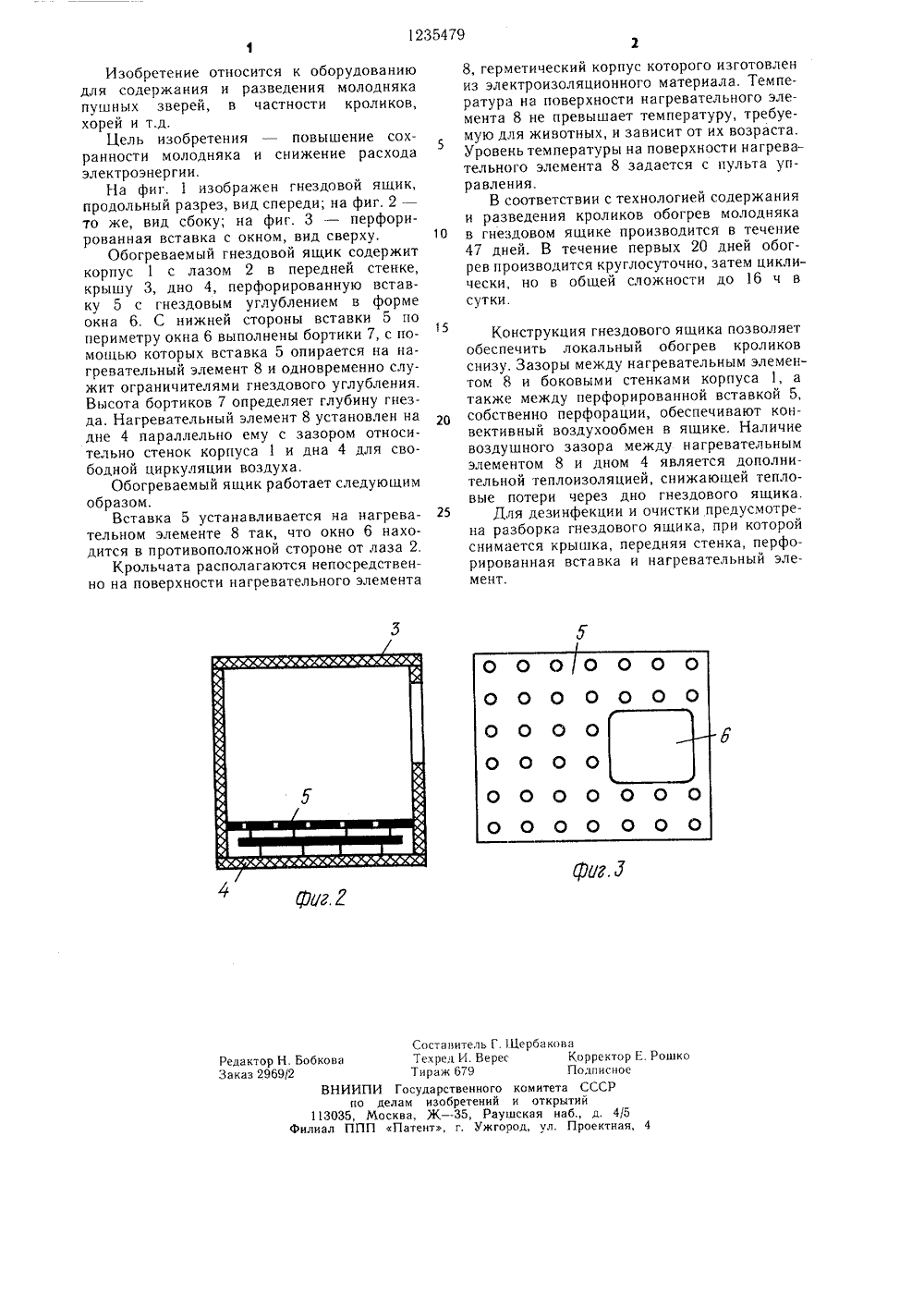

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 9) И 5 4 А О 1 К 1/О СССРНРЫТИЙ НИ льский ческий вания ратов, И, Типухов, Пова- ригин коме зд-в ГОСУДАРСТВЕННЫИ НОМИТЕ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ПИСАНИЕ ИЗОБ А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТ(71) Всесоюзный научно-исследоватепроектно -конструкторский технологиинститут электротермического оборудо(54) (57) ОБОГРЕВАЕМЫЙ ГНЕЗДОВОЙ ЯЩИК ДЛЯ СОДЕРЖАНИЯ МОЛОДНЯКА ЗВЕРЕЙ, содержащий корпус, крышу, дно, гнездовое углубление, нагревательный элемент, расположенный на дне, отлачаюиийся тем, что, с целью повышения сохранности молодняка и снижения расхода электроэнергии, гнездовое углубление снабжено приспособлением для формирования гнезда, выполненным в виде имеющей окно перфорированной вставки, которая расположена над нагревательным элементом, при этом по периметру окна вставки выполнены бортики, обращенные в сторону нагревательного элемента для образования зазора между вставкой и нагревательным элементом, а нагревательный элемент установлен параллельно дну ящика с зазором относительно стенок корпуса и дна.1235479 Составитель Г. Шербакова Техред И. Верес Корректор Е. Рошко Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. БобковаЗаказ 2969/2 Изобретение относится к оборудованию для содержания и разведения молодняка пушных зверей, в частности кроликов, хорей и т.д.Цель изобретения - повышение сохранности молодняка и снижение расхода электроэнергии.На фиг. 1 изображен гнездовой ящик, продольный разрез, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - перфорированная вставка с окном, вид сверху.Обогреваемый гнездовой ящик содержит корпус 1 с лазом 2 в передней стенке, крышу 3, дно 4, перфорированную вставку 5 с гнездовым углублением в форме окна 6. С нижней стороны вставки 5 по периметру окна 6 выполнены бортики 7, с помощью которых вставка 5 опирается на нагревательный элемент 8 и одновременно служит ограничителями гнездового углубления. Высота бортиков 7 определяет глубину гнезда. Нагревательный элемент 8 установлен на дне 4 параллельно ему с зазором относительно стенок корпуса 1 и дна 4 для свободной циркуляции воздуха.Обогреваемый ящик работает следующим образом.Вставка 5 устанавливается на нагревательном элементе 8 так, что окно 6 находится в противоположной стороне от лаза 2.Крольчата располагаются непосредственно на поверхности нагревательного элемента 8, герметический корпус которого изготовлен из электроизоляционного материала, Температура на поверхности нагревательного элемента 8 не превышает температуру, требуемую для животных, и зависит от их возраста.Уровень температуры на поверхности нагревательного элемента 8 задается с пульта управления,В соответствии с технологией содержанияи разведения кроликов обогрев молодняка 10 в гнездовом ящике производится в течение47 дней. В течение первых 20 дней обогрев производится круглосуточно, затем циклически, но в общей сложности до 16 ч в сутки. Конструкция гнездового ящика позволяет обеспечить локальный обогрев кроликов снизу, Зазоры между нагревательным элементом 8 и боковыми стенками корпуса 1, а также между перфорированной вставкой 5, собственно перфорации, обеспечивают конвективный воздухообмен в ящике. Наличие воздушного зазора между нагревательным элементом 8 и дном 4 является дополнительной теплоизоляцией, снижающей тепловые потери через дно гнездового ящика.Для дезинфекции и очистки предусмотрена разборка гнездового ящика, при которой снимается крышка, передняя стенка, перфорированная вставка и нагревательный элемент.
СмотретьЗаявка
3805036, 15.08.1984
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНО КОНСТРУКТОРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЭЛЕКТРОТЕРМИЧЕСКОГО ОБОРУДОВАНИЯ
АЛЕКСАНДРОВ ВЛАДИМИР НИКОЛАЕВИЧ, ЕЛИСТРАТОВ ВЛАДИМИР ГЕОРГИЕВИЧ, ПАВЛОВ ЮРИЙ ВАСИЛЬЕВИЧ, ПОМЫТКО ВЛАДИМИР НИКОЛАЕВИЧ, ТИНАЕВ НИКОЛАЙ ИОСИФОВИЧ, ДРОЖЖИН АЛЕКСАНДР НИКОЛАЕВИЧ, ЛОПУХОВ ГЕРМАН ИВАНОВИЧ, КАИРОВ ЭРНСТ АЛЕКСЕЕВИЧ, МУХИН ВАЛЕРИЙ МИХАЙЛОВИЧ, ПОВАРОВ ВАДИМ НИКОЛАЕВИЧ, СЛОБОДСКОЙ АЛЕКСАНДР ПАВЛОВИЧ, РАССТРИГИН ВИКТОР НИКОЛАЕВИЧ, РАСТИМЕШИН СЕРГЕЙ АНДРЕЕВИЧ
МПК / Метки
МПК: A01K 1/02
Метки: гнездовой, зверей, молодняка, обогреваемый, содержания, ящик
Опубликовано: 07.06.1986
Код ссылки
<a href="https://patents.su/2-1235479-obogrevaemyjj-gnezdovojj-yashhik-dlya-soderzhaniya-molodnyaka-zverejj.html" target="_blank" rel="follow" title="База патентов СССР">Обогреваемый гнездовой ящик для содержания молодняка зверей</a>
