Устройство магнитной записи аналоговых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1218420
Автор: Мухов
Текст

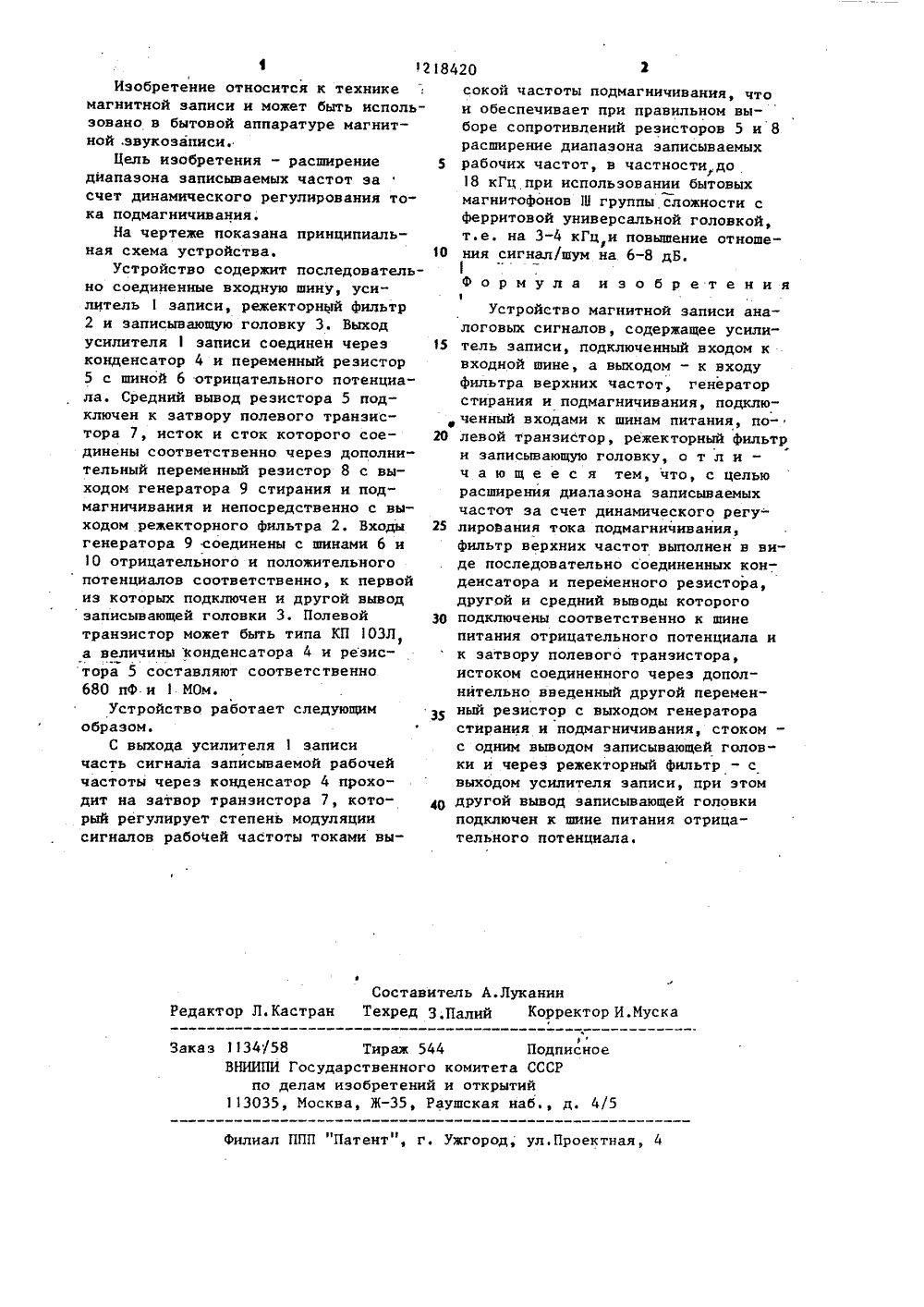

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСЛУБЛИН 51 4 С 11 В 5/027 5/03 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ( СВИДЕТЕЛЬСТВУ ОО СГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТФ(54) УСТРОЙСТВО МАГНИТНОЙ ЗАПИСИ АНАЛОГОВЫХ СИГНАЛОВ(57) Изобретение относится к технике магнитной записи и позволяет расширить диапазон записываемых частот за ЯО 1218420 А счет динамического регулирования тока подмагничивания. Дпя этого с выхода усилителя записи 1 часть сигнала записываемой рабочей частоты через конденсатор 4 проходит на затвор транзистора 7, который регулирует степень модуляции сигналов рабочей частоты токами высокой частотыподмагничивания, что обеспечиваетпри выборе сопротивлений резисторов5 и 8 расширение диапазона записывае.мых рабочих частот до 18 кГц при использовании бытовых магнитофонов сферритовой универсальной головкой.1 ил,ЭСоставитель А.ЛуканинРедактор Л.Кастран Техред З,Палий Корректор И.Муска Заказ 1134/58 Тираж 544 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул.Проектная, 4 4 12Изобретение относится к технике магнитной записи и может быть использовано в бытовой аппаратуре магнитной .звукозаписи.Цель изобретения - расширение диапазона записываемых частот за счет динамического регулирования тока подмагничивания.На чертеже показана принципиальная схема устройства.Устройство содержит последовательно соединенные входную шину, усилитель 1 записи, режекторный фильтр 2 и записывающую головку 3. Выход усилителязаписи соединен через конденсатор 4 и переменный резистор 5 с шиной 6 отрицательного потенциала. Средний вывод резистора 5 подключен к затвору полевого транзистора 7, исток и сток которого соединены соответственно через дополнительный переменный резистор 8 с выходом генератора 9 стирания и подмагничивания и непосредственно с выходом режекторного фильтра 2. Входы генератора 9 соединены с шинами 6 и 10 отрицательного и положительного потенциалов соответственно, к первой из которых подключен и другой вывод записывающей головки 3. Полевой транзистор может быть типа КП 103 Л, а величины конденсатора 4 и резистора 5 составляют соответственно 680 пф и 1 МОм.Устройство работает следующим образом.С выхода усилителя 1 записи часть сигнала записываемой рабочей частоты через конденсатор 4 проходит на затвор транзистора , который регулирует степень модуляции сигналов рабочей частоты токами вы 18420 2сокой частоты подмагничивания, чтои обеспечивает при правильном выборе сопротивлений резисторов 5 и 8расширение диапазона записываемых 5 рабочих частот, в частности до18 кГц при использовании бытовыхмагнитофонов 1 группы сложности сферритовой универсальной головкой,т.е. на 3-4 кГц,и повышение отноше- О ния сигнал/шум на. 6-8 дБ.формула изобретения1Устройство магнитной записи аналоговых сигналов, содержащее усили" 5 тель записи, подключенный входом квходной шине, а выходом - к входуфильтра верхних частот, генераторстирания и подмагничивания, подключенный входами к шинам питания, по левой транзистор, режекторный фильтрги записывающую головку, о т л и -ч а ю щ е е с я тем, что, с цельюрасширения диалазона записываемыхчастот за счет динамического регу лирования тока подмагннчивания,фильтр верхних частот выполнен в виде последовательно соединенных конденсатора и переменного резистора,другой и средний выводы которого 30 подключены соответственно к шинепитания отрицательного потенциала ик затвору полевого транзистора,истоком соединенного через дополнительно введенный другой переменный резистор с выходом генераторастирания и подмагничивания, стоком -с одним выводом записывающей головки и через режекторный фильтр - свыходом усилителя записи, при этом 40 другой вывод записывающей головкиподключен к шине питания отрицательного потенциала.
СмотретьЗаявка
3677671, 12.12.1983
МУХОВ ДМИТРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G11B 5/027, G11B 5/03
Метки: аналоговых, записи, магнитной, сигналов
Опубликовано: 15.03.1986
Код ссылки
<a href="https://patents.su/2-1218420-ustrojjstvo-magnitnojj-zapisi-analogovykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство магнитной записи аналоговых сигналов</a>
