Устройство для формирования по амплитуде и длительности статистически распределенных импульсов

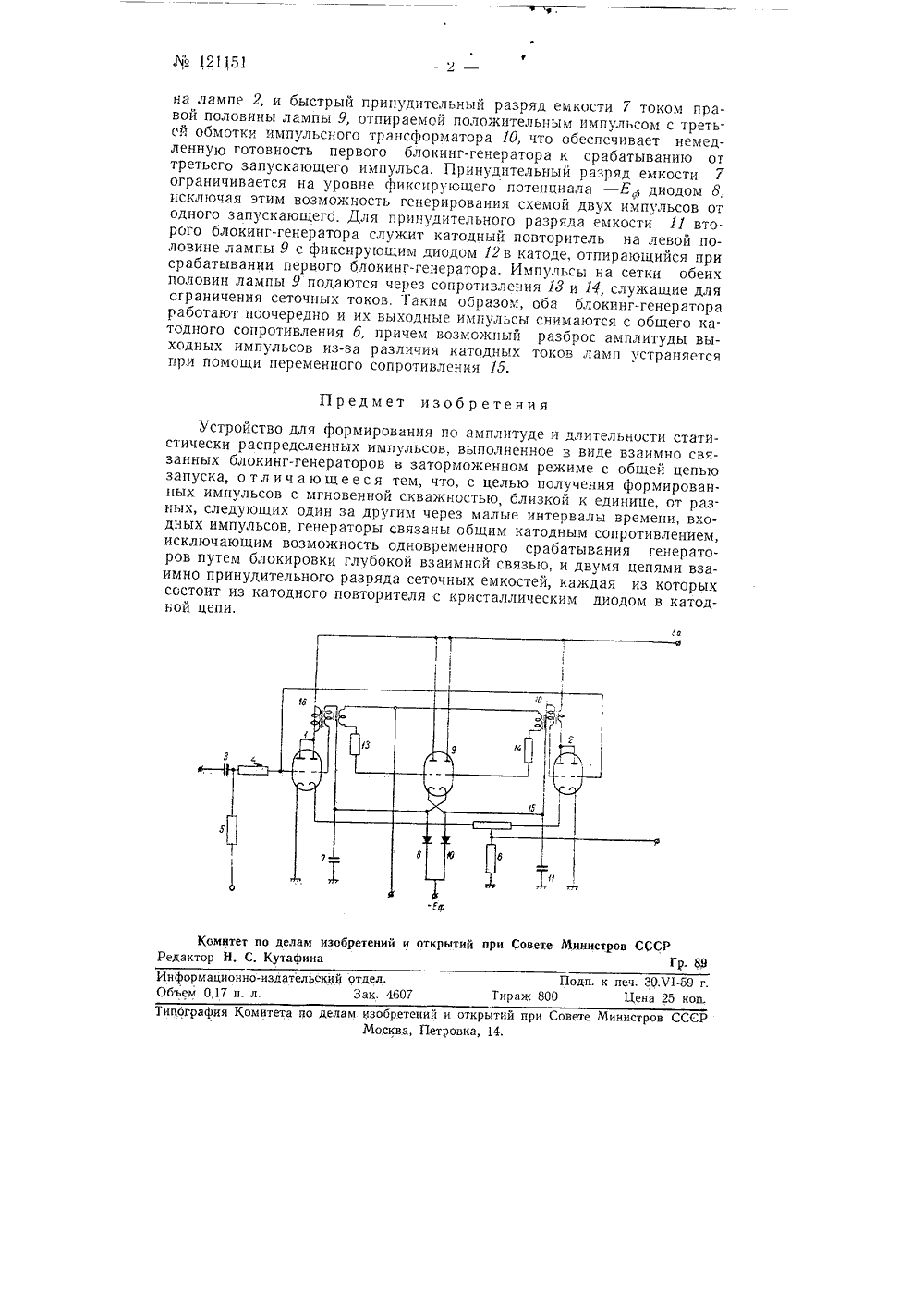

Класс 21 а 4, 8 о 4121151 р;сну1 гч, чч,;ч 1 туч 1 чт.юф рр ". тМ 1; ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ А, Б. Тата ЛЯ ФОРМИРО И СТАТИСТИЧИМПУЛЬ ТРОЙСТВО ЛИТЕЛЬНО ЗАНИЯ ПОЕСКИ РАСОВ АМПЛ ИТУДЕРЕДЕЛЕННЫХ аявлено 4 мая 1958 г. за598611/26 открытий при СовеКомитет по делам изобретении иМинистров СССР Опубликовано в Бюллетене г бретени 1114 за 195 Предлагается устройство для формирования по амплитуде и длительности статистически распределенных импульсов.В отличие от известных устройств аналогичного назначения, в которых используются схемы быстрых мультивибраторов и блокинг-генераторов, обеспечивающие мгновенную скважность выходных импульсов не менее 10, описываемое устройство позволяет получить им. пульсы, следующие один за другим с очень малыми интервалами между ними,Принципиальная схема устройства изображена на чертеже.Устройство состоит из двух блокинг-генераторов в заторможенном режиме, собранных на правой половине лампы 1 и левой половине лампы 2, представляющих собой двойные триоды с разделенными катодами. Вторые половины ламп 1 и 2 являются запускающими и могут отсутствовать при применении других схем запуска. Аноды обеих половин каждой из ламп 1 и 2 соединены параллельно. Запускающий импульс подается на сетки ламп запуска через разделительную емкость 3 и ограничительное сопротивление 4. Сопротивление б служит утечкой сеток ламп запуска.5 силенный запускающий импульс поступает одновременно на аноды ламп обоих блокинг-генераторов, но вызывает срабатывание только одного из них (более чувствительного). Например, если запустился блокинггенератор на лампе 1, то возникший анодный ток вызывает появление на катодном сопротивлении о выходного имп 5 льса, исключающего госредством связи между катодами ламп блокинг-генераторов возможность одновременного; рабатывания второго блокпнг-генератора от того же запускающего импульса. Сеточный ток сработавшего блокинггенератора заряжает емкость 7, определяя этим длительность генерируемого импульса. По окончании генерации импульса емкость 7 медленно разряжается через бо,.ьшое обратное сопротивление фиксирующего диода о, если на схему не поступает следующий запускающий импульс. Приход следуюцего запускающего импульса до окончания разряда емкости 7 вызывает срабатывание второго блокинг-генератора, собранногоМ 121151 на лампе 2, и быстрый принудительный разряд емкости 7 током правой половины лампы 9, отпираемой положительным импульсом с третьей обмотки импульсного трансформатора 10, что обеспечивает немедленную готовность первого блокинг-генератора к срабатыванию от третьего запускающего импульса. Принудительный разряд емкости 7 ограничивается на уровне фиксирующего потенциала - Е диодом 8 исключая этим возможность генерирования схемой двух импульсов от одного запускающего. Для принудительного разряда емкости 11 вто. рого блокинг-генератора служит катодный повторитель на левой половине лампы 9 с фиксирующим диодом 12 в катоде, отпирающийся при срабатывании первого блокинг-генератора. Импульсы на сетки обеих половин лампы 9 подаются через сопротивления И и 14, служащие для ограничения сеточных токов. Таким образом, оба блокинг-генератора работают поочередно и их выходные импульсы снимаются с общего ка. тодного сопротивления б, причем возможный разброс амплитуды выходных импульсов из-за различия катодных токов ламп устраняется при помощи переменного сопротивления 15. Предмет изобретения Са истров СССРГр. 89 делам изобретений и открытий при Совететафина Комитет едактор Н. СПоди. к печ. ЗОХ 1-59 г.ираж 800 Цена 25 коп,Информационно-издательОбъем 0,17 и. л. й отдел, Зак. 4.607 Типография Комитета по делам изобретений и открытий при Совете Министров ССМосква, Петровка, 14. Устройство для формирования по амплитуде и длительности статистически распределенных импульсов, выполненное в виде взаимно связанных блокинг-генераторов в заторможенном режиме с общей цепью запуска, о т л и ч а ю щ е е с я тем, что, с целью получения формированных импульсов с мгновенной скважностью, близкой к единице, от разных, следующих один за другим через малые интервалы времени, входных импульсов, генераторы связаны общим катодным сопротивлением, исключающим возможность одновременного срабатывания генераторов путем блокировки глубокой взаимной связью, и двумя цепями взаимно принудительного разряда сеточных емкостей, каждая из которых состоит из катодного повторителя с кристаллическим диодом в катодной цепи.
