Установка для обрезки сучьев с поваленных деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1192982
Автор: Шведов
Текст

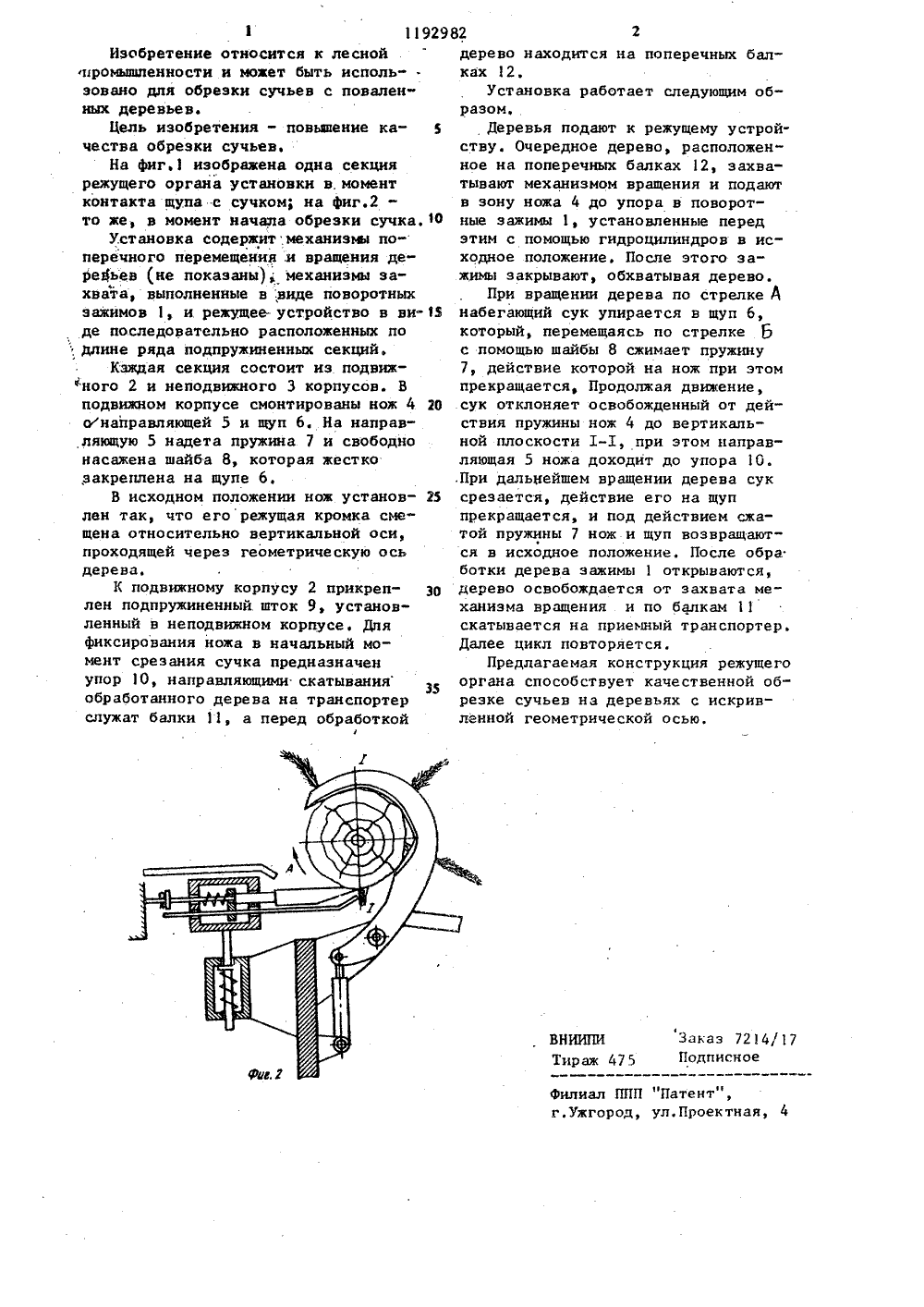

)4 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ У 43ый научно-исследот лесной промыш,7(088.8)свидетельство ССС В 27 Ь 1/00 1981видетельство СССР В 27 Ь 1/00, 1980(54) (57) УСТАНОВКА ЧЬЕВ С ПОВАЛЕННЫХ щая механизмы поп ОБРЕЗКИ СУВЬЕВ, содержаого перемещения ОСУДАРСТВЕНН 11 й НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) АвторскоеОф 982915, кл.Авторское сУ 942987, кл. и вращения деревьев, механизмы захвата в виде поворотных зажимов с режущей. кромкой и режущее устройство по всей ее длине, о т л и ч а ю щ а яс я тем, что, с целью повышения ка-чества обрезки сучьев режущее устрой. ство выполнено в виде последовательно расположенных по длине ряда подпружиненных в вертикальной плоскос" ти отдельных секций, нож каждой секции также подпружинен и в горизон" тальной плоскости, а каждая секция, режущего органа снабжена щупом, на котором жестко закреплена подпружи" ненная шайба, свободно насаженная нае направляющую ножа.982 1 1192Изобретение относится к леснойпромышленности и может быть исполь- .зовано для обрезки сучьев с повален"ных деревьев.Цель изобретения - повышение качества обрезки сучьев,На фиг.1 изображена одна секциярежущего органа установки в,моментконтакта щупа с сучком; на фиг.2 "то же, в момент начала обрезки сучка. 1 ОУстановка содержит механизмы по-перечного перемещения .и вращения деревьев (не показаны), механизмы захвата, выполненные в ,виде поворотныхзажимов 1, и режущее- устройство в ви" 15де последовательно расположенных по, длине ряда подпружиненных секций.Кэждая секция состоит из подвижного 2 и неподвижного 3 корпусов. Вподвижном корпусе смонтированы нож 4 20внаправляющей 5 и щуп 6 На направляющую 5 надета пружина 7 и свободнонасажена шайба 8, которая жесткозакреплена на щупе 6.В исходном положении нож установлен так, что его режущая кромка смещена относительно вертикальной оси,проходящей через геометрическую осьдерева.К подвижному корпусу 2 прикреп- ЗОлен подпружиненный шток 9, установленный в неподвижном корпусе. Дляфиксирования ножа в начальный момент срезания сучка предназначенупор 10, направляющими скатыванияоб а35рр ботанного дерева на транспортеслужат балки 11, а перед обработкой/ дерево находится на поперечных балках 12,Установка работает следующим образом.Деревья подают к режущему устройству. Очередное дерево, расположен"ное на поперечных балках 12, захватывают механизмом вращения и подаютв зону ножа 4 до упора в поворотные зажимы 1, установленные передэтим с помощью гидроцилиндров в исходное положение. После этого за"жимы закрывают, обхватывая дерево.При вращении дерева по стрелке 4набегающий сук упирается в щуп 6Экоторый, перемещаясь по стрелке 5с помощью шайбы 8 сжимает пружину7, действие которой на нож при этомпрекращается, Продолжая движение,сук отклоняет освобожденный от действия пружины нож 4 до вертикальчнои плоскости 1-1, при этом направляющая 5 ножа доходит до упора 1 С.,При дальнейшем вращении дерева суксрезается, действие его на щуппрекращается, и под действием сжатой пружины 7 нож и щуп возвращаются в исходное положение, После обра.б отки дерева зажимы 1 открываются,дерево освобождается от захвата механизма вращения и по балкам 11скатывается на приемный транспортер.Далее цикл повторяется.Предлагаемая конструкция режущегооргана способствует качественной обрезке сучьев на деревьях с искривленной геометрической осью. ВНИИПИ Закаэ 7214/17 , 47 5 Полписяое Филиал ППП "Патент",г.Ужгород, ул,Проектная, 4
СмотретьЗаявка
3732798, 20.02.1984
ДАЛЬНЕВОСТОЧНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
ШВЕДОВ АЛЕКСАНДР ГРИГОРЬЕВИЧ
МПК / Метки
Метки: деревьев, обрезки, поваленных, сучьев
Опубликовано: 23.11.1985
