Способ заполнения форм
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 118171
Автор: Верте
Текст

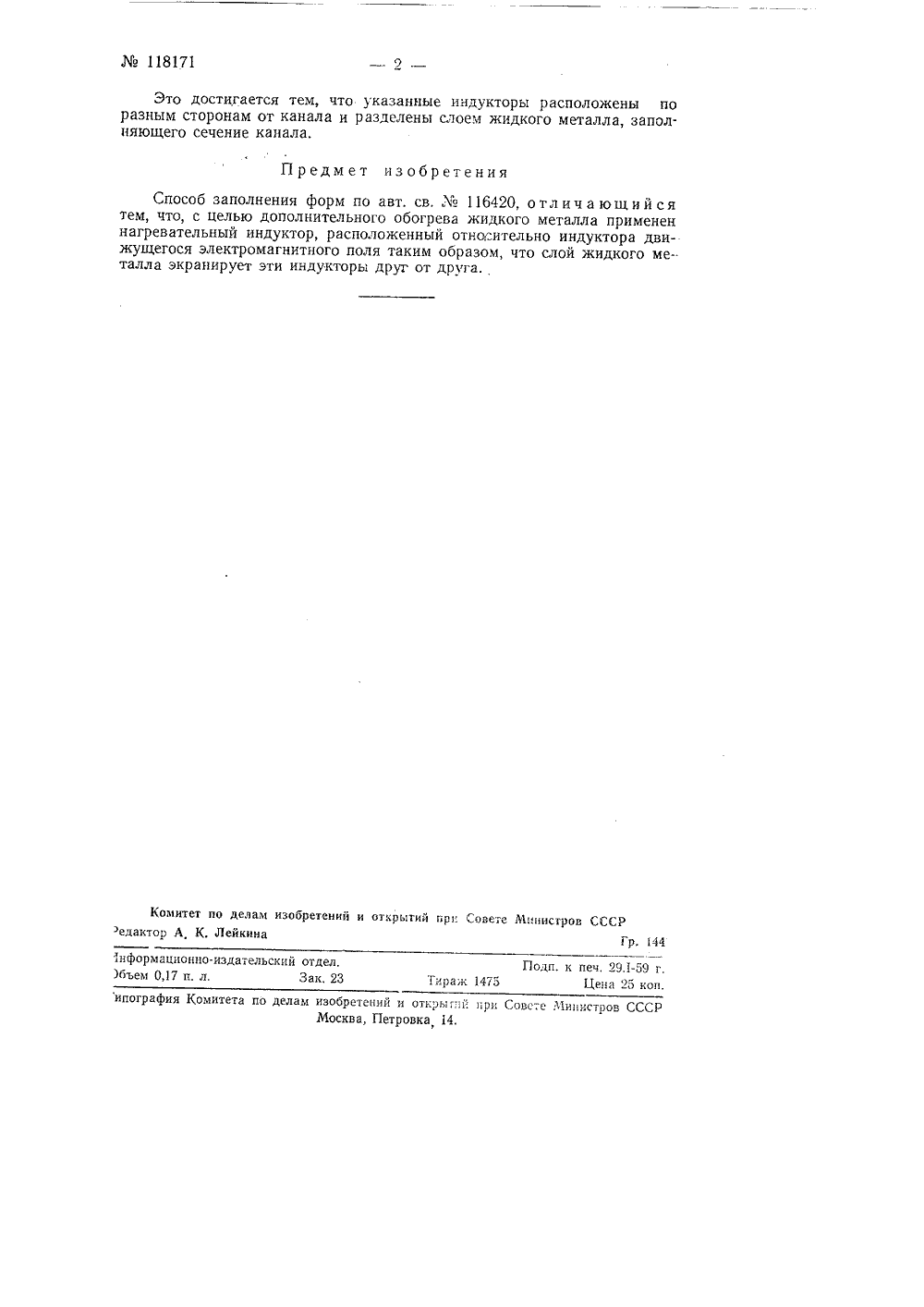

,"-.,;,1011 ф 011,11ОПИСАНИЕ ИЗОБРЕТЕНИЯК ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Л А. Верте СПОСОБ ЗАПОЛНЕНИЯ ФОРМ Заявлено 5 ноября 1948 г. за365547/25 в Гостехнику СССР Основное авт. св.16420 от 30 мая 1947 г. на имя того же лицаВ основном авт. св116420 описан способ принудительного запол.нения литейной формы жидким металлом, отличающийся тем, что вза.мен известных приемов нагнетания жидкого металла давлением поршня,или сжатого газа, или центробежной силой используется нагнетаниеего электромагнитными силами, возбуждаемыми движущимся электромагнитным полем в жидком металле в канале, по которому жидкий металл поступает из плавильного аппарата или резервуара в форму.Электромагнитные силы возникают в результате взаимодействия по.Ля индуктора с наведенными им в жидком металле индукционными токами, которые одновременно используются для подогрева жидкого металла во избежание его охлаждения и застывания в канале.Однако взаимосвязь величины механичс"ких усилий и интенсивности подогрева жидкого металла усложняет раздельное регулированиеэтих параметров. Для достаточно эффективного подогрева жидкого мег,талла неооходимо применение токов повышенной частоты, что в индукторе движущегося электромагнитного поля затрудняется необходимостью иметь двух-, трех- или многофазную систему токов,Ввиду этого, в некоторых случаях в литейных машинах, воспроизводящих описанныи, пособ заполнения формы, целесообразно применитьдополнительнь 1 й подогрев жидкого мета,1 ла в канале с помощью независимого нагревательного индуктора. Однако это встречает трудности,вследствие индуктивной связи между индуктором движущегося электромагн 1 пного поля и нагревательным индуктором.Предлагаемый способ дополнительного подогрева жидкого металлав канале индукционной литейнои машины отдельным нагревательныминдуктором, Отличается тем, что кидкий металл, на который должнывоздействовать Оба индуктооа, служ 11 Т экраном Для уменьшения их и:1 ЧУ 1 Р 1 О С" Ч-И118171 Это достигается тем, что указанные индукторы расположены по разным сторонам от канала и разделены слоем жидкого металла, заполняющего сечение канала. Предмет изобретения Комитет по делам изобретений и открытий прп Совете Л 1 инисгров СССР редактор А, К, Лейкина Гр. 144Поди. к печ, 29.1-59 г.Тиран 1475 Цепп о 5 коп йнформационно-издательский отдел, )бъем 0,17 п. л. Зак. 23 ипография Комитета по делам изобретений и открыгпй при Совсте й 1 инистров СССР Москва, Петровка 14.Способ заполнения форм по авт. св.116420, о тл и ч а ющ и й ся тем, что, с целью дополнительного обогрева жидкого металла применен нагревательный индуктор, расположенный относительно индуктора движущегося электромагнитного поля таким образом, что слой жидкого металла экранирует эти индукторы друг от друга.
СмотретьЗаявка
365547, 05.11.1948
Верте Л. А
МПК / Метки
МПК: B22D 27/02
Метки: заполнения, форм
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/2-118171-sposob-zapolneniya-form.html" target="_blank" rel="follow" title="База патентов СССР">Способ заполнения форм</a>
Способ вращения жидкого металла в каналах отъемной индукционной единицы
Номер патента: 1527467
Опубликовано: 07.12.1989
Авторы: Бояков, Волкова, Протопопова, Темеров, Тимофеев, Христинич
МПК: F27D 11/06
Метки: вращения, единицы, жидкого, индукционной, каналах, металла, отъемной
...вращения металла в канале,установленного вблизи поверхностифутерованного продольного канала .Способ реализуется следующим образом. 30Обмотка 2 запитывается от внешнего источника переменного напряженияи создает магнитный поток ф замыкающийся по магнитопроводу 1, имагнитный поток рассеяния Ф про"низывающий продольные каналы 4. дополни тел ьная кат ушка 3 через выключат ел ь, упра вля емый сигналом датчика5, запитывается от внешнего источника переменного напряжения, фаза 40напряжения которого сдвинута по отношению к Фазе напряжения обмотки 2и создает магнитный поток Фд. Наложение магнитных потоков Ф, и Ф 4,сдвинутых по отношению друг. к другу 45в пространстве, создает в областипродольного канала 4 вращающееся магнитное поле, а в жидком...
Устройство для подогрева жидкого металла
Номер патента: 717511
Опубликовано: 25.02.1980
Авторы: Большов, Катриченко, Лурье, Огурцов
МПК: F27D 11/04
Метки: жидкого, металла, подогрева
...чертеже приведена принципиальнаясхема устройства,Оно состойт,из приемной емкости 1 ижелоба 2, связанного шарнирно с механизмами 3 и 4 вертикального перемещенияи поворота вокруг горизонтальной оси,Устройство снабжено регулятором 5 положения, подсоединенным с помощью датчика 6 силы тока к источнику 7 электроэнергии,Приемная емкость 1 выполнена и виде футерованной вертикальной шахты сеифонной леткой 8 для выпуска металла3 7175 и отверстиями 9 и 10 соответственно для спуска металла в конце работы и для выпуска щлака. В верхней части шахты выполнены окна 11 для прохода газа и окна 12 для перемещения по вертикали желоба 2, Последний имеет на выходе чашу 13. В футеровке обеих емкостей вмонтированы электроды 14 и 15.Устройство работает...
Способ дегазации жидкого металла в канале индукционной канальной печи
Номер патента: 1257111
Опубликовано: 15.09.1986
Авторы: Самсоник, Цин, Чернобривцев
МПК: C22B 9/00
Метки: дегазации, жидкого, индукционной, канале, канальной, металла, печи
...5, б расположен горизонтальный участок Ш-образного канала 2,Трубопровод 7, расположенный надустьем центрального вертикальногоучастка Ш-образного канала, поцсое- Ф 5динен к вакуумной магистрали,П р и м е р . В тигель 1 и канал 2заливают жидкий сплав. При включениив сеть катушек индукторов 3, 4 в витке металла индуктируется электрический ток, замыкающийся по контуру: боковой-горизонтальный-боковой участки Ш-образного канала"тигель. Индукто ры включены в режим "Йасос", величина тока равна 12-12,510 А.55При включении электромагнитов 5, бметалл пронизывается магнитными потоками Ф Ф как показано на фиг, 1 и 2, Индукция в зазоре составляет В, =0,08 Тл, В=О, 15 Тл, При взаимодействии электрического тока и магнитного потока возникает пара...
Устройство для дегазации жидких металлов
Номер патента: 687136
Опубликовано: 25.09.1979
МПК: C21C 7/10
Метки: дегазации, жидких, металлов
...жидкого металла, служащая для протекания жидкого металла. Отношение длины металлопроводящих каналов 4 к их диаметру составляет 5 - 100. Другая система каналов 5 так же произвольной формы и расположения (например, круглые), разделенная от первой полупроницаемыми перегородками, которыми служит тело ме 15 1 О 15 40 45 5 О 55 таллопровода, предназначена для эвакуации выделившихся из металла газов, и со. общается с вакуумной камерой 1.В каналы 5 введены электрические нагреватели. Количество и мощность нагревателей определяется производительностью устройства,Металлопровод 3 соединен с патрубками 6 и 7 для ввода и вывода металла.Взаимное расположение каналов не имеет принципиального значения, равно как и их форма, и должны...
