Вращающийся трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

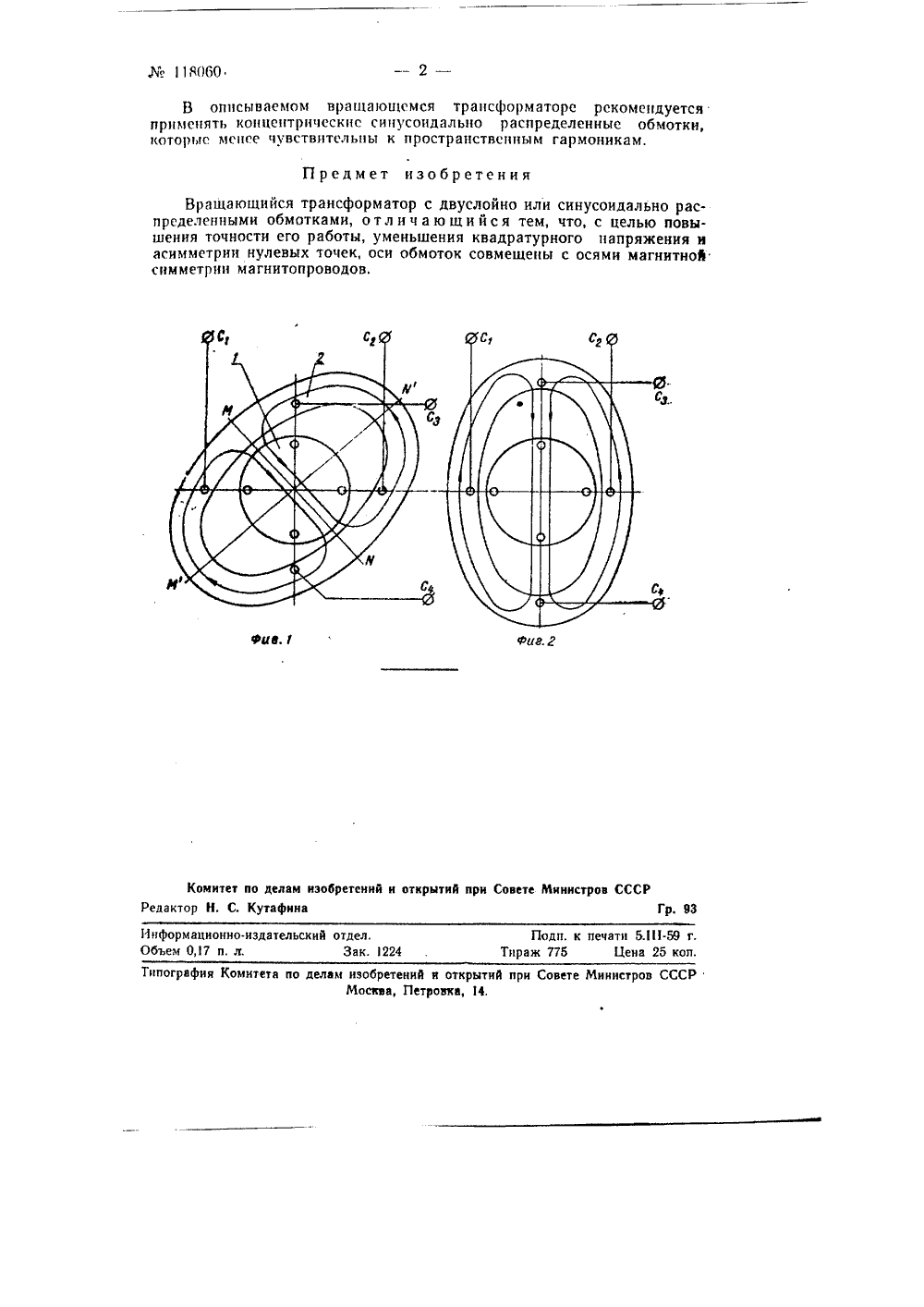

НИЕ ИЗОБРЕТ ОРСКОМУ СВИДЕТЕЛЬСТВ Э. А. Нокалн, Е. П, Патэро и В. В Хру 4 еаВРАЩАЮЩИИСЯ ТРАНСФОРМАТОР 1958 г, ва601474/26 в Комитет по делам изобретений и открытий ири Совете Министров СССР Заявлено нкн ости ста- перерасратурцого сицусной Наличие асимметрии воздушного зазора и магнитцон проводимостимагнитопровода вызывает искажение магнитного поля вращающегосятрансформатора и, как следствие этого, появление квадратурного напряжения, асимметрии нулевых точек и ошибок отображения сииуснокосицусцых и линейной зависимостей.Для устранения указанных недостатков в описываемом вращающемся трансформаторе предлагается размещать обмотки, двухспойцыераспределенные илц концентрические синусоидальцо распределенныетаким образом, чтобы оси их совпадали с осями магнитной симметриимагнитной проводимости магнитопроводов вращающегося трансформатора. Симметричное перераспределение магнитного потока це вызывает появление квадратурного напряжения и асимметрии нулевогоположения роторов, а также меньше влияет ца величину ошибки воспроизведения сицусной зависимости,На фиг. 1 изображен симметричный р 1статора 2 с обмоткой возбуждения С 1 -Са - С,.Для данного случая оси симметрии магнитной проводимтора будут располагаться по линии МФ и МУ, что вызываетпределение магнитного потока и приводит к появлению кваднапряжения в обмотке С, - С, искажению воспроизведениязависимости и асимметрии нулевых положений ротора.На фиг. 2 изображен магннтопровод, у которого оси обмоток совмещены с осями симметрии магнитной проводимости магнитопроводастатора.Несмотря на наличие неравномерности магнитной проводимости,симметричное перераспределение магнитного потока це вызывает появления квадратурного напряжения и асимметрии нулевых положенийротора, а также в значительно меньшей степени влияет на величину ис.кажения воспроизведения синусной зависимости.9 описываемом вращающемся трансформаторе рекомендуется применять концентрнческнс сипусоидально распределенные обмотки, которые мспее чувствительны к пространственным гармоникам,Предмет изобретения Комитет по делам изобретений и открытий при Совете Министров СССРдактор Н, С. Кутафина 93 Поди. к печати 5.111-59 г.аж 775 Цена 25 кон. нформационно.ибъем 0,17 п, л. тельский отдел.Зак. 12 пография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, И, Вращавшийся трансформатор с двуслойно или синусоидально распределенными обмотками, отличающийся тем, что, с целью повышения точности его работы, уменьшения квадратурного напряжения и асимметрии нулевых точек, оси обмоток совмещены с осями магнитной. симметрии магнитопроводов.
СмотретьЗаявка
601474, 07.06.1958
Нокалн Э. А, Патэро Е. П, Хрущев В. В
МПК / Метки
МПК: H02K 1/00, H02K 24/00
Метки: вращающийся, трансформатор
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/2-118060-vrashhayushhijjsya-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Вращающийся трансформатор</a>
