Химический хак для подсочки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 117813
Автор: Садыков
Текст

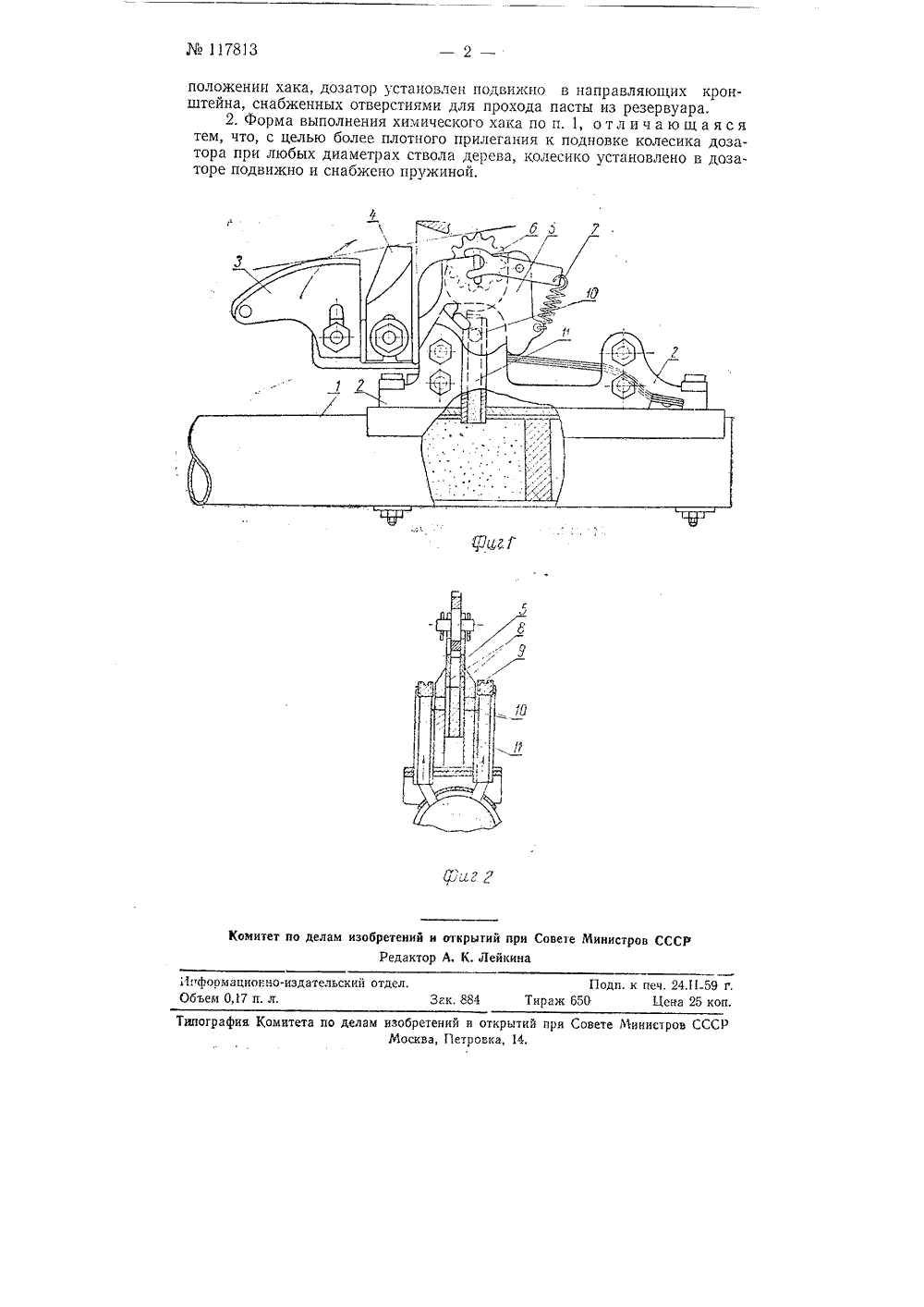

:Класс 4 Л, 21 Мо 117813 Гр. 1 Йо СССР ОБРЕТЕНИЯИДЕТЕЛЬСТВУ Р, М, СадыковЧЕСКИЙ ХАК ДЛЯ ПОДСОЧКИ ЕВЬЕВ апреля 1958 г. за Ма 59917/29 в 1(омитет по делапри Совете Министров СССР бретений и открытий аявле ет из о бр етен и я ПредХимический хак для п и смазывании подновк ра-рукоятки и укрепле ся монтажной головкой с отверстиями для про ью перекрытия доступа одсочки деревьев при и сернокислотной паст нного на нем кронштей с резцом, регулятором хода пасты, отлича пасты из резервуара в одновременном нареой, состоящий из реа, снабженного кача- и колесиковым дозао щ и й с я тем, что, дозатор в нерабочем ваниерву ющей тором с цел Предметом изобретения является химический хак для подсочки деревьев при одновременном надрезании и смазывании подновки сернокислотной пастой, состоящий из резервуара-рукоятки и укрепленного на нем кронштейна, снабженного качающейся монтажной головкой с резцом регулятором и колесиковым дозатором с отверстиями для прохода пасты,В известных химических хаках для подсочки деревьев происходит самопроизвольное истечение сернокислотной пасты в нерабочем состоянии инструмента,В описываемом химическом хаке этот недостаток устранен благодаря перекрытию доступа пасты из резервуара в дозатор в нерабочем положении хака, для чего дозатор установлен подвижно в направляющих кронштейна, снабженных отверстиями для прохода пасты из резервуара.На фиг, 1 изображен химический хак, общий вид; на фиг, 2 - дозатор с кронштейном.Химический хак состоит из резервуара-рукоятки 1 и укрепленного на ней кронштейна 2, снабженного регулятором 3, резцом 4 и колеснковым дозатором 5, колесико б которого установлено подвижно и снабжено пружиной 7. Дозатор имеет отверстия 8 для прохода пасты, Направляющие 9 кронштейна также имеют отверстия 10, соединенные трубками 11 с резервуаром-рукояткой 1.При работе хаком отверстия совпадают, и паста из резервуара поступает в дозатор, а в нерабочем положении инструмента отверстия доза- тора и направляющих в кронштейне не совпадают, и паста не поступает в дозатор. Благодаря наличию в дозаторе подпружиненного колесика, оно прокатывается по подновке, плотно прилегая к срезу прн любых диаметрах ствола дерева, при этом зубцы колесика выносят из дозатора пасту на подновку.117813 Комитет по делам изобретен крыгий при Совете Министров СССР едактор А. К. Лейкинаинформационно-издательскиОбъем 0,17 п. л. Зак. 8 ир ографии Комитета по делам изобретений и открытий при Совете Министров С Москва, Петровка, 14, положении хака, дозатор установлен подвижно в направляющих кронштейна, снабженных отверстиями для прохода пасты из резервуара.2. Форма выполнения химического хака по п. 1, отл ич а ющ а яся тем, что, с целью более плотного прилегания к подновке колесика доза- тора при любых диаметрах ствола дерева, колесико установлено в доза- торе подвижно и снабжено пружиной,
СмотретьЗаявка
597917, 21.04.1958
Садыков Р. М
МПК / Метки
МПК: A01G 23/12
Метки: деревьев, подсочки, хак, химический
Опубликовано: 01.01.1958
Код ссылки
