Способ балансировки роторов при вращении и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

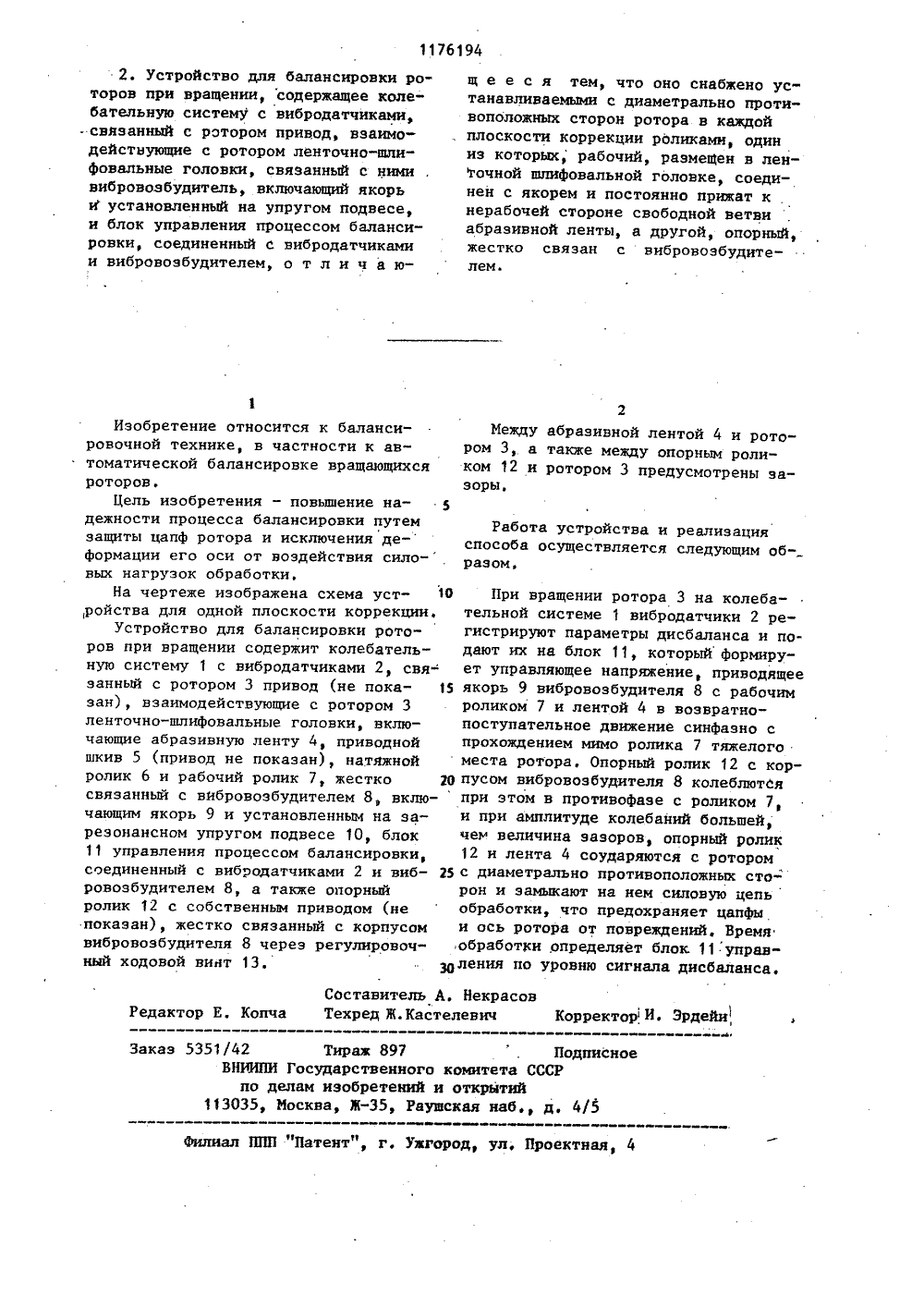

)4 СО ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ(54) СПОСОБ БАЛАНСИРОВКИ РОТПРИ ВРАЩЕНИИ И УСТРОЙСТВООСУЩЕСТВЛЕНИЯ .(5) 1. Способ балансировкипри вращении, заключающийсячто с тяжелого места ротораматериал инструментом, подавна ротор с частотой, равнойего вращения, о т л н ч а ютем, что, с целью повышенияти процесса балансировки, нтываемую поверхность ротораменно с подачей инструментарально противоположной стор. действуют компенсирующими иидентичной величины. ОРОВ ДЛЯ ЕГГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЫТИИ(71) Закавказский филиал Экспериментального научно-исследовательскогоинститута металлорежущих станков(56) Авторское свидетельство СССРУ 241773, кл. С 01 М 1/34 1969,Авторское свидетельство СССРУ 345395, кл, С 01 М 1/38, 1969Патент Швеции Р 166067,кл. 42 К 33, 1953. роторов в том; снимают аемымчастоте щ и й с надежнособраба- одноврес диамет ны воз мпульсами1176194 2. Устройство для балансировки роторов при вращении, содержащее колебательную систему с вибродатчиками, связанный с ротором привод, взаимодействующие с ротором ленточно-шлифовальные головки, связанный с ними вибровоэбудитель, включающий якорь н установленный на упругом подвесе, и блок управления процессом балансировки, соединенный С вибродатчиками и вибровозбудителем, о т л и ч а ющ е е с я тем, что оно снабжено устанавливаемыми с диаметрально противоположных сторон ротора в каждойплоскости коррекции роликами, одиниз которых, рабочий, размеЩен в ленточной шлифовальной головке, соединен с якорем и постоянно прижат кнерабочей стороне свободной ветвиабразивной ленты, а другой, опорный,жестко связан с вибровоэбудителем. Составитель А. Некрасов Редактор Е. Конча Техред Ж.Кастелевич Корректор И. Эрдейи, Заказ 5351/42 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская иаб д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 1 2Изобретение относится к баланси- Между абразивной лентой 4 и роторовочной технике, в частности к ав- ром 3, а также между опорным ролитоматической балансировке вращающихся ком 12 и ротором 3 предусмотрены эароторов, зоры,Цель изобретения - повышение надежности процесса балансировки путема ота устро ства и реализациязащиты цапф ротора и исключения де- способа осуществляется следующим обформации его оси от воздействия сило- разомвых нагрузок обработки,На чертеже изображена схема уст При вращении ротора 3 на колеба,ройства для одной плоскости коррекции. тельной системе 1 вибродатчики 2 реУстройство для балансировки рото- гистрируют параметры дисбаланса и поров при вращении содержит колебатель- дают нх на блок 11, который формируную систему 1 с вибродатчиками 2, свя- ет управляющее напряжение, приводящеезанный с ротором 3 привод (не пока якорь 9 вибровозбудителя 8 с рабочимзан), взаимодействующие с ротором 3 роликом 7 и лентой 4 в возвратноленточно-шлифовальные головки, вклю- поступательное движение синфазно счающие абразивную ленту 4, приводной прохождением мимо ролика 7 тяжелогошкив 5 (привод не показан), натяжной места ротора, Опорный ролик 12 с корролик 6 и рабочий ролик 7, жестко 20 пусом вибровозбудителя 8 колеблютсясвязанный с вибровозбудителем 8, вклю-при этом в противофазе с роликом 7,чающим якорь 9 и установленным на за- и при амплитуде колебаний большей,резонансном упругом подвесе 10, блок чем величина зазоров, опорный ролик11 управления процессом балансировки, 12 и лента 4 соударяются с роторомсоединенный с вибродатчиками 2 и виб с диаметрально противоположных сто-"ровоэбудителем 8, а также опорный рон и замыкают на нем силовую цепьролик 12 с собственным приводом (не обработки, что предохраняет цапфыпоказан), жестко связанный с корпусом и ось ротора от повреждений, Времявибровозбудителя 8 через регулировоч- обработки определяет блок 11 управный ходовой винт 13, З 0 ления по уровню сигнала дисбаланса.
СмотретьЗаявка
3693557, 16.01.1984
ЗАКАВКАЗСКИЙ ФИЛИАЛ ЭКСПЕРИМЕНТАЛЬНОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА МЕТАЛЛОРЕЖУЩИХ СТАНКОВ
ГРИГОРЯН АИДА ХАЧАТУРОВНА, МХИТАРЯН РАФАЭЛЬ МЕРУЖАНОВИЧ, САРКИСЯН АЛЬБЕРТ ЕРВАНДОВИЧ
МПК / Метки
МПК: G01M 1/38
Метки: балансировки, вращении, роторов
Опубликовано: 30.08.1985
Код ссылки
<a href="https://patents.su/2-1176194-sposob-balansirovki-rotorov-pri-vrashhenii-i-ustrojjstvo-dlya-ego-osushhestvleniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ балансировки роторов при вращении и устройство для его осуществления</a>
